1.安装粘贴式倒车雷达

粘贴式安装是指将探头粘贴在车尾合适位置的一种安装方式,此种安装仅限于具有粘贴式探头的报警器,其特点是不需要在车体上开孔,只要将探头粘贴在适当的位置即可。其安装方法如下。

(1)确定探头的安装位置,并在确定的安装位置处用小孔径电钻钻一个小孔。

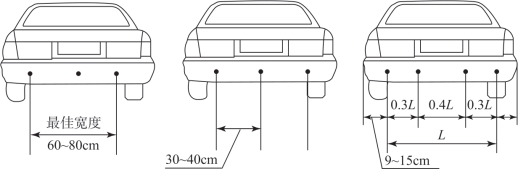

①车后探头安装的水平间距如图2-85 所示。

图2-85　车后探头安装的水平间距

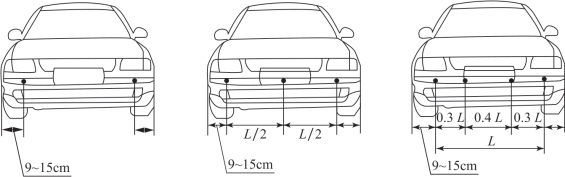

②车前探头安装的水平间距如图2-86 所示。

③探头的安装高度如图2-87 所示。

(2)用电吹风机将探头上的双面贴加热,然后撕去面纸,用引线穿过小孔后将探头贴到安装部位。

(3)显示器应安装在仪表台易被驾驶人视线捕捉到的位置。

(4)蜂鸣器一般安装在车内后风窗玻璃下方的平台上。

图2-86　车前探头安装的水平间距

(www.daowen.com)

图2-87　探头的安装高度

(5)控制盒安装在安全、不热、不潮湿、不溅水的位置,通常将其安装在行李厢侧面。

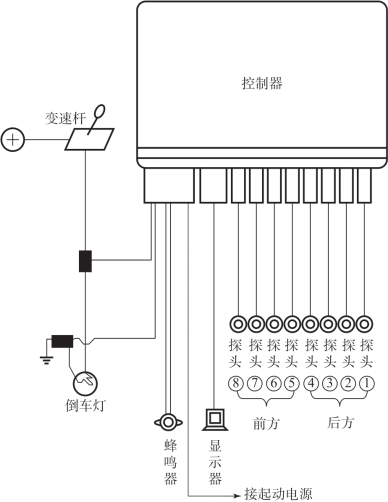

(6)线路连接。8 探头倒车雷达线路连接如图2-88 所示。

图2-88　倒车雷达线路连接

2.安装开孔式倒车雷达

开孔式安装是先在车尾合适部位钻孔,然后将探头装在孔内的一种安装方式,此种安装适用于具有开孔式探头的报警器。其安装方法如下:

(1)在车尾保险杠确定探头的位置,然后用小尖锥钻点定位,以防电钻头滑位。

(2)用开孔钻头对准已定位点钻出安装孔(注意选择合适直径的钻头)。

(3)去除安装孔周围毛刺,并将探头压入孔内,如图2-89 所示。

(4)如探头与保险杠颜色不一致,应将探头喷涂成与保险杠相匹配的颜色。

(5)基本部件的安装。开孔安装式倒车雷达其他部件的安装与粘贴式相同。

图2-89　装探头
