1.更换大功率灯泡

更换大功率灯泡,安装非常简单,和普通更换灯泡的程序完全相同,只需打开前照灯后罩,将灯泡更换,再将原插头插上即可。其费用也比较经济,相当于一对新的灯泡的花费。

2.加装前照灯增亮线

(1)关闭汽车电源。

(2)将靠近电池一侧的原车前照灯插座拔出,插在增光线的控制插头上(H4 型为品字型三爪)。

(3)将另一侧的原车前照灯插座拔出,包扎、固定好(悬空不用),再将增亮线的2个输出线插座插在两个前照灯上。

(4)将输出线上的接地耳线连在车体金属部分上(搭铁)。

(5)将增亮线的2 个继电器固定在车体上。

(6)将红色电源输入线接在电池正极(线内设有保险管)。

(7)检查走线并固定。

3.加装前照灯增亮器

升压式前照灯增亮器有三根线(图2-62):一根红线为+12 V 输入线;一根黑线为负极,在负极搭铁的车上是搭铁线;第三根蓝线是升压后的+14.8 V 的输出线。大部分车是负极搭铁的,如果不清楚一定要测量一下,增亮器的极性不可以接错,接错就会烧坏。接线时应尽可能地接在原来控制继电器到蓄电池中间,这样用一个增亮器就可以控制两个前照灯,如果接在原来继电器的后边,就需要用两个增亮器,一个增亮器控制两个前照灯的远光灯丝,另一个控制近光灯丝。

安装步骤如下:

图2-62　汽车前照灯增亮器

(1)关闭汽车电源。

(2)检查前照灯增亮器标称电压功率是否相符。24 V 增亮器用于24 V 车,12 V 增亮器用于12 V 车。

(3)在继电器控制前照灯的车上安装升压式汽车前照灯增亮器时,将增亮器安装在控制继电器到蓄电池中间,将靠近蓄电池处的线断开,把增亮器红线接蓄电池、蓝线接继电器一端即可,如图2-63 所示。

图2-63　前照灯增亮器的接线图

(4)已安装有增亮线的车上,安装升压式汽车前照灯增亮器时,可利用现有的增亮线将靠近蓄电池处的线断开,把增亮器接到增亮线正极端,如图2-64 所示。

注意:增亮器与走线都须固定在远离热源和避免摩擦的通风处。

图2-64　利用已有的增亮线安装增亮器接线

4.改装氙气灯

(1)安装方法。氙气灯线路连接如图2-65 所示,安装步骤与方法如图2-66所示。

(www.daowen.com)

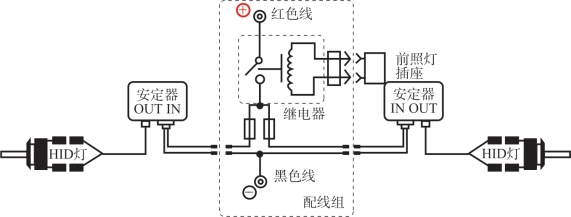

图2-65　氙气灯线路连接

①待发动机完全冷却后,将前照灯灯具插头、防水橡胶罩及旧灯泡取下,如图2-67所示。

②用热吹风机将前照灯外罩去掉,如图2-68 所示。

图2-66　氙气灯的安装步骤与方法

图2-67　拆下原灯具

图2-68　拆下外罩

③为了使旧外罩与新的氙气灯美观地搭配,最好对旧外罩做喷漆处理,如图2-69 所示。

④取出氙气灯套件,仔细检查后将氙气灯泡安装在前照灯灯座上,替代原旧灯泡。

⑤将原车灯的防水橡胶罩后部重新钻一个小孔,将氙气灯泡线束引出,并需要确认防水圈与橡胶罩密封良好,然后将氙气灯泡固定好,装好外罩,如图2-70 所示。

图2-69　旧外罩喷漆处理

图2-70　安装氙气灯及外罩

⑥将安定器输入端(12 V 直流电源)与车辆前照灯灯具供电端连接,有的需要单独另接+12 V 和搭铁,并将安定器输出端与灯泡的连接器接好。

⑦检查所安装步骤,确认正负极正确无误后起动车辆,接通电源使灯点亮。

⑧检查光源所射向的光束的高度、距离及光形,根据需要做适当的调整,使之符合交通法规的要求。

⑨将安定器固定在通风、散热良好且连接牢靠的合适位置。

(2)氙气灯改装时应注意的事项。

①安装氙气灯,需待发动机安全冷却后进行。安装过程中切勿打开车灯电源,以防高压伤人。

②安定器一定要安装在离水箱等水源较远的地方,否则过度潮湿会导致安定器漏电和老化,安定器安装的稳定性也会对氙气灯的使用效果产生很大影响。

③安定器也不要装在离发动机等热源过近或车内过热的地方,最好置于透气性和散热性较好的位置。

④安定器的高压线部分不易缠绕,以免影响绝缘,或产生过大的磁场,从而影响汽车的其他电器设备。

⑤连接线必须固定,不能受挤压或悬挂晃动。

⑥灯光的焦距要调到合适位置,灯碗要固定好,否则很有可能造成散光,或者照射来车视线,形成安全隐患。
