解码器(或解码板)是将汽车CD 机升级实现VCD 功能的器件,即利用原CD 机的伺服机构、面板控制及显示功能来共同实现声音和视频功能。在原有CD 机的基础上,取出RF 信号到解码器,作为它的信号源,然后解码器对它进行解码,将声音、图像信息分离,视频信号经处理后直接输送到显示器,实现视频功能,处理后的音频信号则返回到原CD机的音频通道(CD 机的音频通道要断开),再经CD 机的后级音量控制模块和功率放大,从原CD 机输出。

有些解码板(如D 板、F 板)需将CD 机的音频信号引入到解码板,即将改机线的左右声道输入线接在CD 音频靠前级的一边,这样播放CD 碟片时可保持原CD 机的音色,即与改机前一样。

有些CD 机在改机后播放CD 有声音而播放VCD 没有声音,这表明有静音需要解除,参照改机技术资料解除即可。但有的CD 机是数字静噪的,需外加电路板才能解除。

解码器(或解码板)的工作状态受CD 机的播放状态自动控制。当播放CD 或VCD 碟片时,解码器的检测电路检测到RF 信号,解码器通电开始工作,显示图像。当CD 机在收音或卡式状态时,解码器检测不到RF 信号,解码器电源断开,不工作,无显示。

将CD 机升级为VCD 机时,CD 机改装连线如图2-25 所示,操作步骤如图2-26 所示。(www.daowen.com)

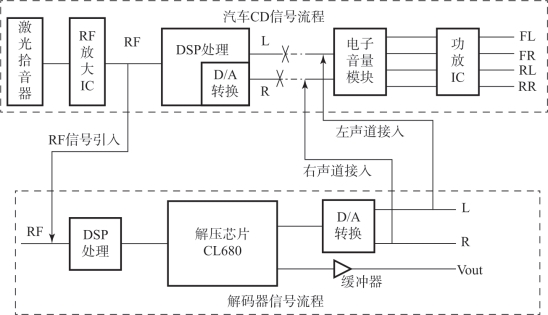

图2-25　CD 机改装连线

图2-26　CD 机升级操作步骤
