下面以标致307 发动机ECU 改装升级为例,说明通常操作的主要步骤。

(1)找到发动机控制单元的位置并正确拆卸,如图1-62 所示。

(2)取下ECU,如图1-63 所示,无螺钉和卡扣等固定,断开插头,直接抽出ECU。

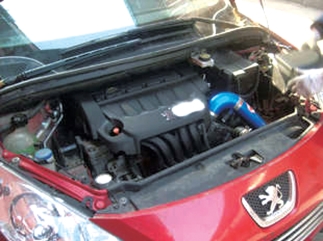

图1-62　ECU 的位置

图1-63　拆卸ECU

(3)打开发动机控制单元的外壳,如图1-64 所示。

(4)看一下接线,用电阻跨接在指定的电路板位置上,如图1-65 所示。

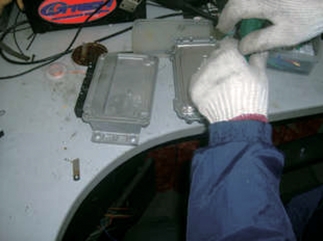

图1-64　打开发动机控制单元的外壳

(www.daowen.com)

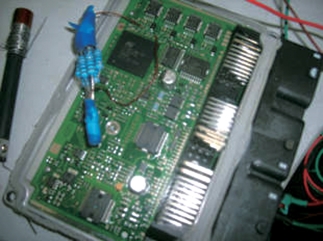

图1-65　安装跨接电阻

(5)通过专用设备,从ECU 中提取数据,此数据为控制发动机工作的数据,如图1-66所示。发动机控制单元选择相应的通道进行读取,等程序设定好之后,按照同样的方式写回ECU。

(6)试车测试,测试的内容主要是数据测试,如空燃比(混合气浓度)、爆燃以及百公里油耗的模拟测试,另外就是0～100 km/h 和0～400 m 以及100～200 km/h 的加速测试。

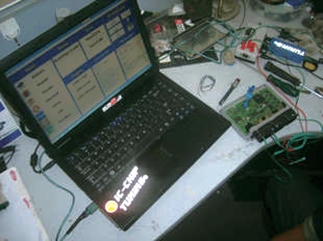

图1-66　从ECU 中提取数据

(7)封壳。用密封胶密封好电脑外壳,防止水气进入损坏ECU,如图1-67 所示。

(8)安装支架,装回原车,匹配节气门,如图1-68 所示。

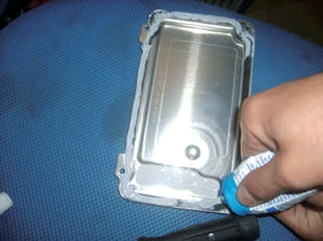

图1-67　封ECU 壳

图1-68　安装支架ECU 装回原车
