操作过程：定义直线、拉伸平面和样条曲线

根据模型的不同特性会有不同的创建方法，此例是先创建主要的面特征再对其进行编辑。一般操作过程如下：

Stage1.创建主体特征1

Step1.打开文件D:\ugdc8.8\work\ch09.04\blower.prt。

Step2.创建直线1。

（1）选择下拉菜单命令，系统弹出“直线”对话框。

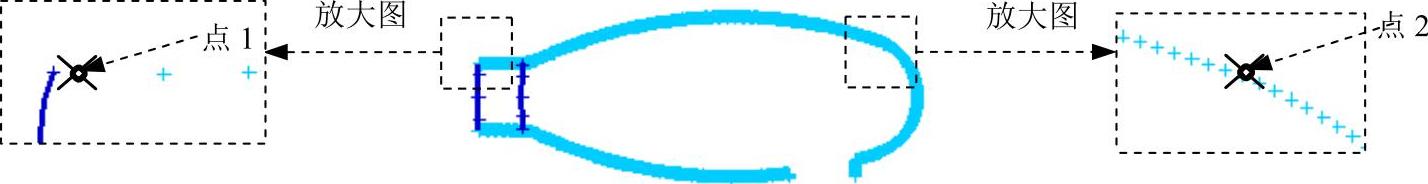

（2）绘制图9.4.1所示的直线1。直线的两个端点分别为点1和点2（点1和点2为Y向最低点），如图9.4.2所示。

（3）在“直线”对话框中单击按钮，完成直线1的创建。

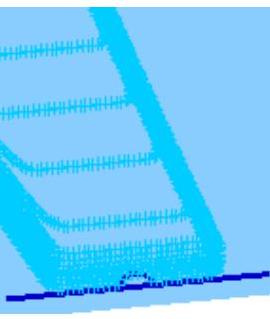

图9.4.1 创建直线1

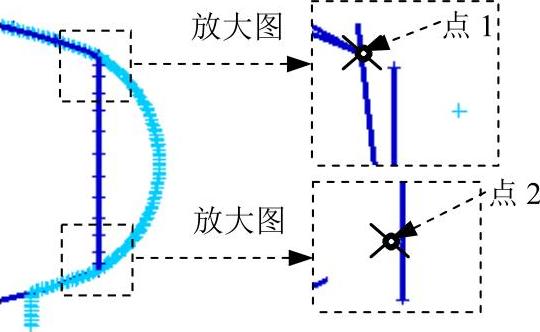

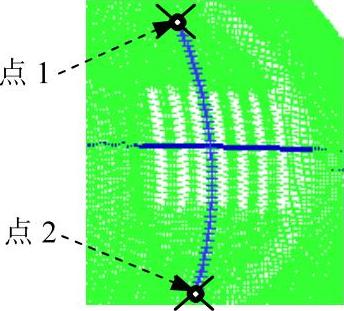

图9.4.2 定义直线端点

Step3.编辑直线1。

（1）选择下拉菜单命令，系统弹出“曲线长度”对话框。

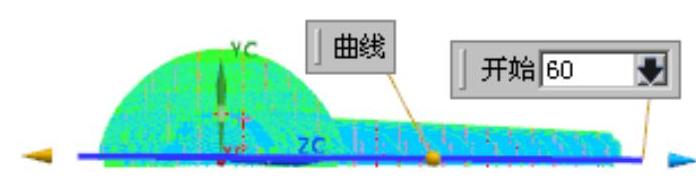

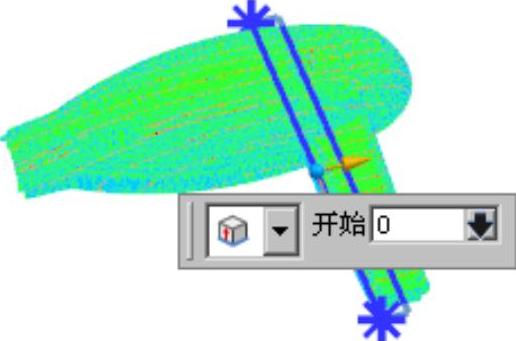

（2）选取直线1为编辑对象；在区域取消选中复选项，在下拉列表中选择选项；拖动图9.4.3所示的端位置箭头和端位置箭头，使直线1略长于分布的点云，如图9.4.4所示。

（3）在“曲线长度”对话框中单击按钮，在弹出的对话框中单击按钮，完成编辑直线1的操作。

图9.4.3 定义开始点

图9.4.4 编辑后直线1

Step4.创建拉伸平面1。

（1）选择下拉菜单命令，系统弹出“拉伸”对话框。

（2）选取直线1为截面曲线。

（3）在区域的下拉列表中选择选项。

（4）拖动图9.4.5所示的“开始”端圆点矢量和“结束”端箭头矢量，使拉伸面略大于分布的点云，如图9.4.6所示；在区域的下拉列表中选择选项，并在其下的文本框中输入100；在区域的下拉列表中选择选项，并在其下的文本框中输入-220。

（5）在区域的下拉列表中选择选项。

（6）在“拉伸”对话框中单击按钮，完成拉伸平面1的创建。

Step5.测量距离。

（1）选择下拉菜单命令，系统弹出“测量距离”对话框。

（2）在区域选择选项，在区域的下拉列表中选择选项；选取图9.4.7所示的任意一点，再选取拉伸平面1。

（3）在“测量距离”对话框中单击按钮，测量距离。

（4）重复测量多点，检查分布在拉伸面上。

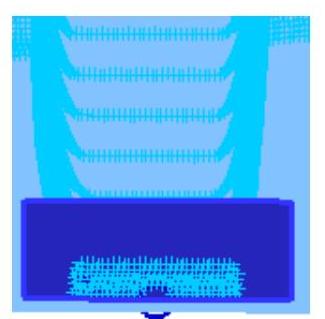

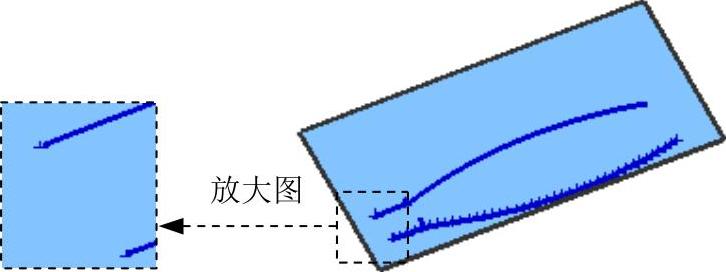

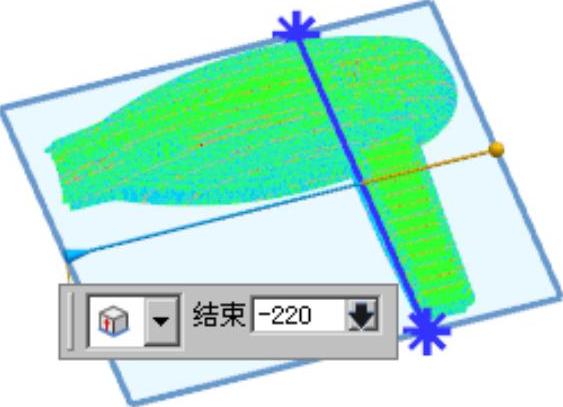

图9.4.5 定义拉伸起始值和终止值

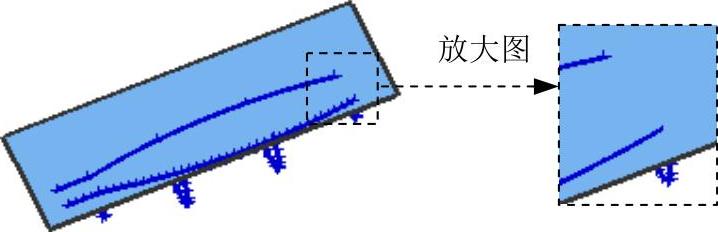

图9.4.6 拉伸特征

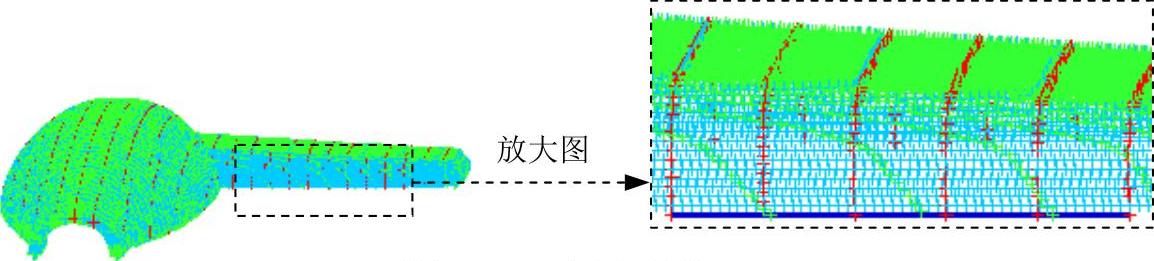

图9.4.7 测量距离

说明:如果被测量的点大部分都在平面上（或两者之间的距离在给定的公差范围内），则此平面创建是成功的；反之，则需要重新创建平面。

Step6.移动图层。

（1）选择下拉菜单命令，系统弹出“类选择”对话框。

（2）选取拉伸平面1为移动对象，在“类选择”对话框中单击按钮，系统弹出“图层移动”对话框。

（3）在的文本框中输入20。

（4）在“图层移动”对话框中单击按钮，完成移动图层的操作。

Step7.设置图层。

（1）选择下拉菜单命令，系统弹出“设置图层”对话框。

（2）在下拉列表中选中选项，单击区域后的按钮。

（3）方法同上，设置和图层不可见。

Step8.创建样条曲线1。

（1）选择下拉菜单命令，系统弹出“样条”对话框（一）。

（2）单击按钮，系统弹出“通过点生成样条”对话框。

（3）单击按钮，系统弹出“样条”对话框（二）。

（4）单击按钮，系统弹出“指定点”对话框。

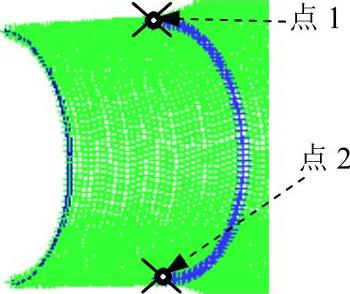

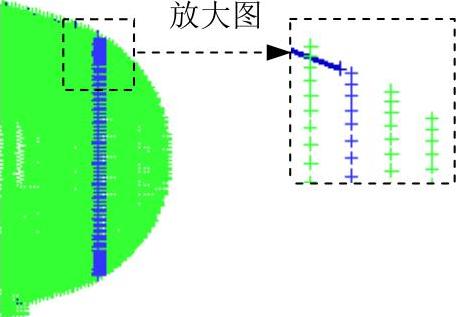

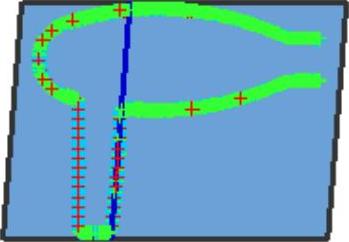

（5）依次在图9.4.8所示的点1和点2位置分别单击左键，选取最左端的点集；选取图9.4.9所示的点集所组成圆弧的端点，点3和点4分别为样条的起点和终点；系统重新弹出“通过点生成样条”对话框。

（6）在“通过点生成样条”对话框中单击按钮，完成样条曲线1的创建，单击按钮，关闭“通过点生成样条”对话框。

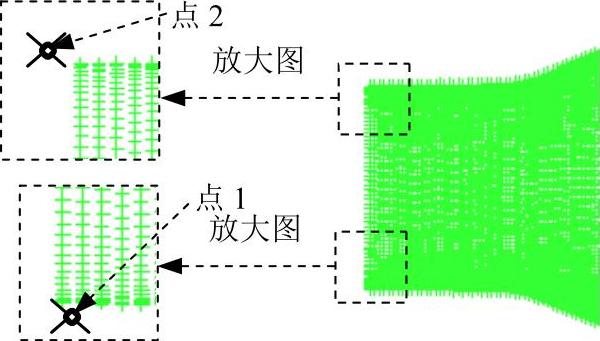

图9.4.8 定义矩形

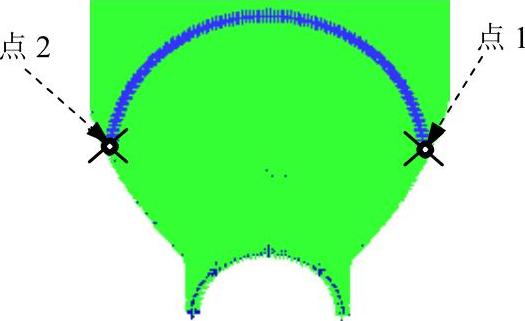

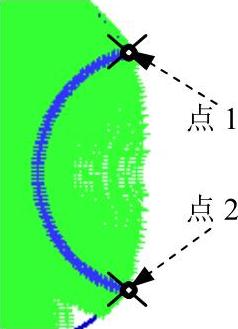

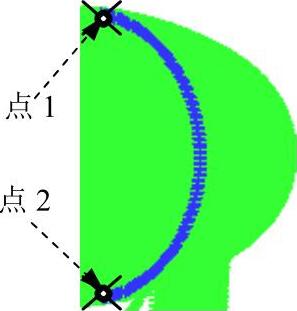

图9.4.9 定义样条起点和终点

Step9.创建样条曲线2。选择下拉菜单命令，系统弹出“样条”对话框（一）；单击按钮，系统弹出“通过点生成样条”对话框；单击按钮，系统弹出“样条”对话框（二）；单击按钮，系统弹出“指定点”对话框；选取图9.4.10所示位置的点集；选取图9.4.11所示的点集所组成圆弧的端点，点1和点2分别为样条的起点和终点。系统重新弹出“通过点生成样条”对话框，单击按钮，完成样条曲线2的创建；单击按钮，关闭“通过点生成样条”对话框。

图9.4.10 选取点集

图9.4.11 定义样条的起点和终点

Step10.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层不可见状态：在下拉列表中选中选项，单击区域后的按钮；在“图层设置”对话框中单击按钮，完成设置图层的操作。

Step11.创建点集1。

（1）选择下拉菜单命令，系统弹出“点集”对话框。

（2）在下拉列表中选选项。

（3）在区域后的文本框中输入5，并选取样条曲线1。

（4）在“点集”对话框中单击按钮，完成点集1的创建。

说明：创建点集时确认起始百分比和终止百分比分别为0和100。

Step12.创建点集2。选择下拉菜单命令，系统弹出“点集”对话框；在下拉列表中选择选项；在区域后的文本框中输入7，并选取样条曲线2；在“点集”对话框中单击按钮，完成点集2的创建。

Step13.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取样条曲线1和样条曲线2为移动对象。在“类选择”对话框中单击按钮，系统弹出“图层移动”对话；在的文本框中输入100；单击按钮，完成移动图层的操作。

Step14.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。在列表中选中选项，单击区域后的按钮，在“图层设置”对话框中单击按钮，完成设置图层的操作。

Step15.创建艺术样条1。

（1）选择下拉菜单命令，系统弹出“艺术样条”对话框。

（2）在对话框中取消选中复选框，从一端点依次选取点集1的点。

注意：在选取点时要将捕捉中现有点类型打开。

（3）在“艺术样条”对话框中单击按钮，完成艺术样条1的创建。

Step16.创建艺术样条2。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；从一端点依次选取点集2的点，单击按钮，完成艺术样条2的创建。

Step17.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取直线1为移动对象，在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在的文本框中输入100；单击按钮，完成移动图层的操作。

Step18.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。在下的列表中选中选项，单击区域后的按钮，在“图层设置”对话框中单击按钮，完成设置图层的操作。

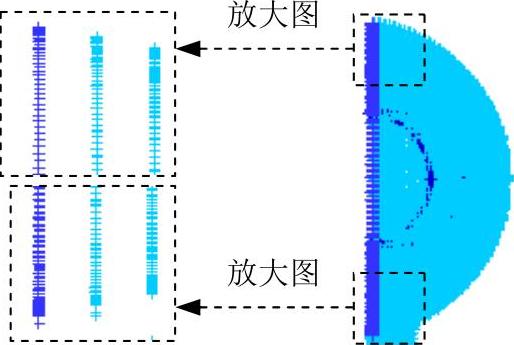

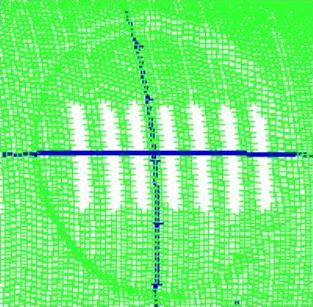

Step19.移动图层。调整视图为左视图，选择下拉菜单命令，系统弹出“类选择”对话框；选取图9.4.12所示的点（这些点为点云最左端的一列点）为移动对象；在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在的文本框中输入10，单击按钮，完成移动图层的操作。

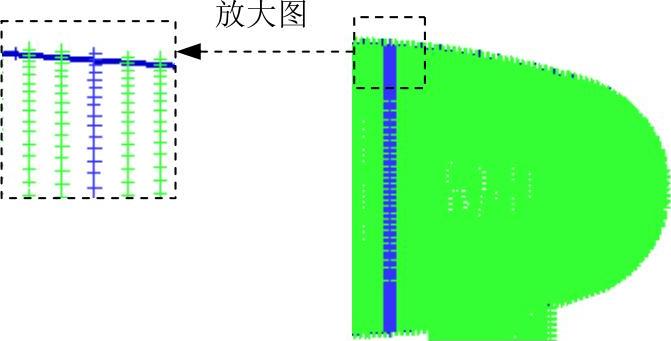

图9.4.12 选取对象

Step20.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框；在下的列表中选中选项，单击区域后的按钮，在“图层设置”对话框中单击按钮，完成设置图层的操作。

Step21.创建样条曲线3。选择下拉菜单命令，系统弹出“样条”对话框（一）；单击按钮，系统弹出“通过点生成样条”对话框；单击按钮，系统弹出“样条”对话框（二）；单击按钮，系统弹出“指定点”对话框；依次选取图9.4.13所示的点1和点2，系统重新弹出“通过点生成样条”对话框；单击按钮，完成样条曲线3的创建，并关闭弹出的“通过点生成样条”对话框。

图9.4.13 定义起点和终点

Step22.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框；在下的列表中选中选项，单击区域后的按钮，在“图层设置”对话框中单击按钮，完成设置图层的操作。

Step23.创建点集3。选择下拉菜单命令，系统弹出“点集”对话框；在下拉列表中选择选项；在区域后的文本框中输入40，并选取样条曲线3；在“点集”对话框中单击按钮，完成点集3的创建。

Step24.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取样条曲线3为移动对象；在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在的文本框中输入101，单击按钮，完成移动图层的操作。

Step25.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框；在下的列表中选中选项，单击区域后的按钮，在“图层设置”对话框中单击按钮，完成设置图层的操作。

Step26.创建艺术样条3。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；从一端点依次选取点集3的点，单击按钮，完成艺术样条3的创建。

Step27.设置图层。使图层可见，具体步骤参见Step18。

Step28.检测点。检查一下艺术样条3是否符合原始点。

Step29.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框；在下拉列表中选中选项，单击区域后的按钮；在下拉列表中选中选项，单击区域后的按钮，在“图层设置”对话框中单击按钮，完成设置图层的操作。

Step30.创建投影曲线1。

（1）选择下拉菜单命令，系统弹出 “投影曲线”对话框。

（2）选取艺术样条3为投影曲线，拉伸平面1为投影对象；在区域的下拉列表中选择选项，在下拉列表中选择选项。

（3）在“投影曲线”对话框中单击按钮，完成投影曲线1的创建（隐藏艺术样条3）。

Step31.镜像曲线。

（1）选择下拉菜单命令，系统弹出“镜像曲线”对话框。

（2）选取投影曲线1为镜像对象，并单击鼠标中键确认；在下拉列表中选择选项，在下拉列表中选择（XY平面）选项。

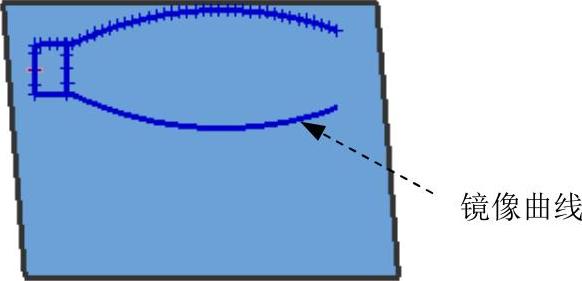

（3）在“镜像曲线”对话框中单击按钮，完成镜像曲线的创建，如图9.4.14所示。

图9.4.14 镜像曲线

Step32.编辑曲线1。

（1）选择下拉菜单命令，系统弹出“曲线长度”对话框。

（2）选取艺术样条1为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；在区域取消选中复选项，在下拉列表中选择选项。

（3）在“曲线长度”对话框中单击按钮，完成编辑曲线1的操作，如图9.4.15所示。

Step33.编辑曲线2。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取艺术样条2为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑曲线2的操作，如图9.4.16所示。

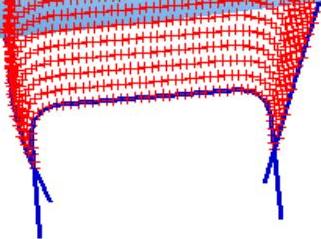

图9.4.15 编辑曲线1

图9.4.16 编辑曲线2

Step34.修剪曲线1。

（1）选择下拉菜单命令，系统弹出“修剪曲线”对话框。

（2）选取编辑曲线1为修剪曲线；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象1；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象2；在区域取消选中复选项，在下拉列表中选择选项。

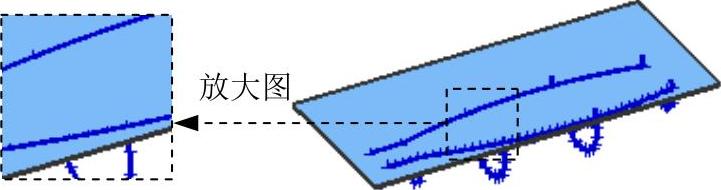

（3）在“修剪曲线”对话框中单击按钮，完成修剪曲线1的操作，如图9.4.17所示。

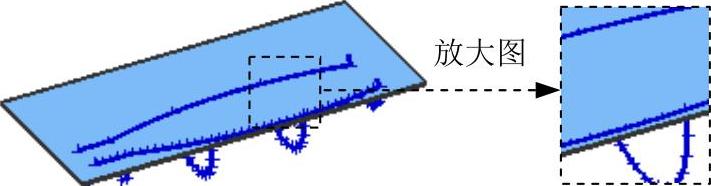

Step35.修剪曲线2。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取编辑曲线2为修剪曲线；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象1；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象2；单击按钮，完成修剪曲线2的操作，如图9.4.18所示。

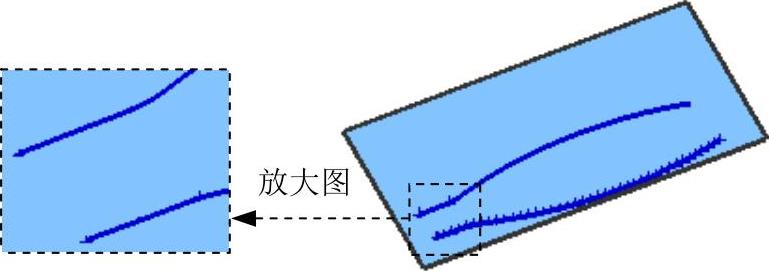

图9.4.17 修剪曲线1

图9.4.18 修剪曲线2

Step36.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框；在下的列表中选中选项，单击区域后的按钮，完成设置图层的操作；在下的列表中选中选项，单击区域后的按钮，在“图层设置”对话框中单击按钮，完成设置图层的操作。

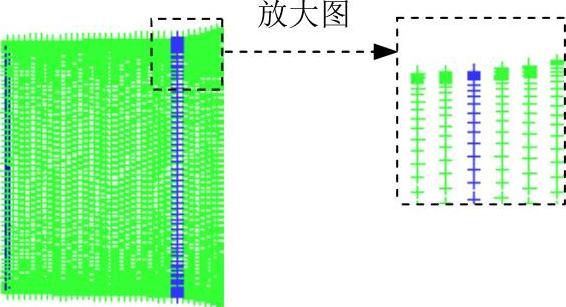

Step37.创建样条曲线4。选择下拉菜单命令，系统弹出“样条”对话框（一）；单击按钮，系统弹出“通过点生成样条”对话框；单击按钮，系统弹出“样条”对话框（二）；单击按钮，系统弹出“指定点”对话框；选取图9.4.19所示的位置的点集；选取图9.4.20所示的点集所组成圆弧的端点，点1和点2分别为样条的起点和终点。系统重新弹出“通过点生成样条”对话框；单击按钮，完成样条曲线4的创建，并关闭弹出的“通过点生成样条”对话框。

图9.4.19 定义矩形

图9.4.20 定义样条起点和终点

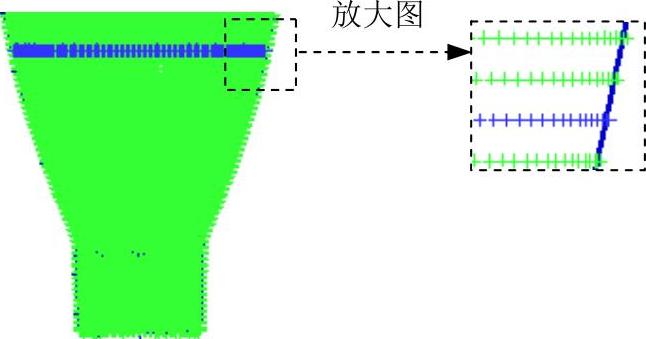

Step38.创建样条曲线5。选择下拉菜单命令，系统弹出“样条”对话框（一）；单击按钮，系统弹出“通过点生成样条”对话框；单击按钮，系统弹出“样条”对话框（二）；单击按钮，系统弹出“指定点”对话框；选取图9.4.21所示的位置的点集；选取图9.4.22所示的点集所组成圆弧的端点，点1和点2分别为样条的起点和终点。系统重新弹出“通过点生成样条”对话框；单击按钮，完成样条曲线5的创建，并关闭弹出的“通过点生成样条”对话框。

图9.4.21 定义矩形

图9.4.22 定义样条起点和终点

Step39.创建样条曲线6。选择下拉菜单命令，系统弹出“样条”对话框（一）；单击按钮，系统弹出“通过点生成样条”对话框；单击按钮，系统弹出“样条”对话框（二）；单击按钮，系统弹出“指定点”对话框；选取图9.4.23所示的位置的点集；选取图9.4.24所示的点集所组成圆弧的端点，点1和点2分别为样条的起点和终点。系统重新弹出“通过点生成样条”对话框；单击按钮，完成样条曲线6的创建，并关闭弹出的“通过点生成样条”对话框。

图9.4.23 定义矩形

图9.4.24 定义样条起点和终点

Step40.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框；在下拉列表中选中选项，单击区域后的按钮，单击“设置图层”对话框中单击按钮，完成设置图层的操作。

Step41.创建点集4。选择下拉菜单命令，系统弹出“点集”对话框；在下拉列表中选择选项；在区域的文本框中输入14，并选取Step37绘制的样条曲线4，单击按钮，完成点集4的创建。

Step42.创建点集5。选择下拉菜单命令，系统弹出“点集”对话框；在下拉列表中选择选项；在区域的文本框中输入14，并选取Step38绘制的样条曲线5，单击按钮，完成点集4的创建。

Step43.创建点集6。选择下拉菜单命令，系统弹出“点集”对话框；在下拉列表中选择选项；在区域后的文本框中输入14，并选取Step39绘制的样条曲线6，单击按钮，完成点集6的创建。

Step44.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取样条曲线4、5和6为移动对象，在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在文本框中输入101；单击按钮，完成移动图层的操作。

Step45.创建艺术样条4。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；从一端点依次选取点集4的点，单击按钮，完成艺术样条4的创建。

Step46.创建艺术样条5。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；从一端点依次选取点集5的点，单击按钮，完成艺术样条5的创建。

Step47.创建艺术样条6。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；从一端点依次选取点集6的点，单击按钮，完成艺术样条6的创建。

Step48.编辑曲线3。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取艺术样条4为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑曲线3的操作，如图9.4.25所示。

Step49.编辑曲线4。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取艺术样条5为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑曲线4的操作，如图9.4.26所示。

Step50.编辑曲线5。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取艺术样条6为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑曲线5的操作，如图9.4.27所示。

图9.4.25 编辑曲线3

图9.4.26 编辑曲线4

图9.4.27 编辑曲线5

Step51.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。在下的列表中选中选项，单击区域后的按钮，在“图层设置”对话框中单击按钮，完成设置图层的操作。

Step52.修剪曲线3。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取编辑曲线3为修剪曲线；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象1；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象2；单击按钮，完成修剪曲线3的操作，如图9.4.28所示。

Step53.修剪曲线4。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取编辑曲线4为修剪曲线；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象1；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象2；单击按钮，完成修剪曲线4的操作，如图9.4.29所示。

图9.4.28 修剪曲线3

图9.4.29 修剪曲线4

Step54.修剪曲线5。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取编辑曲线5为修剪曲线；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象1；在区域的下拉列表中选择选项，选取拉伸平面1为边界对象2；单击按钮，完成修剪曲线5的操作，如图9.4.30所示。

Step55.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为不可见状态；设置图层和图层为可选。

Step56.创建样条曲线7。选择下拉菜单命令，系统弹出“样条”对话框（一）；单击按钮，系统弹出“通过点生成样条”对话框；单击按钮，系统弹出“样条”对话框（二）；单击按钮，系统弹出“指定点”对话框；选取Step54中修剪曲线5右侧的点集；选取图9.4.31所示的点集所组成圆弧的端点，点1和点2分别为样条的起点和终点。系统重新弹出“通过点生成样条”对话框；单击按钮，完成样条曲线7的创建，并关闭系统弹出的“通过点生成样条”对话框。

图9.4.30 修剪曲线5

图9.4.31 定义起点和终点

Step57.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层和图层为不可见。

Step58.创建点集7。选择下拉菜单命令，系统弹出“点集”对话框；在区域的下拉列表中选择选项，在的文本框中输入14，并选取样条曲线7，单击按钮，完成点集7的创建，并关闭重新弹出的“点集”对话框。

Step59.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取样条曲线7为移动对象。在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；定义移动图层，在文本框中输入101，单击按钮，完成移动图层的操作。

Step60.创建艺术样条7。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；从一端点依次选取点集7的点，单击按钮，完成艺术样条7的创建。

Step61.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框，设置图层可选。

Step62.创建投影曲线2。

（1）选择下拉菜单命令，系统弹出“投影曲线”对话框。

（2）选取艺术样条7为投影曲线，拉伸平面1为投影对象；在区域的下拉列表中选择选项。

（3）在“投影曲线”对话框中单击按钮，完成投影曲线2的创建（隐藏艺术样条7）。

Step63.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取所有点为移动对象。在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在文本框中输入120；单击按钮，完成移动图层的操作。

Step64.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层和图层为不可见。

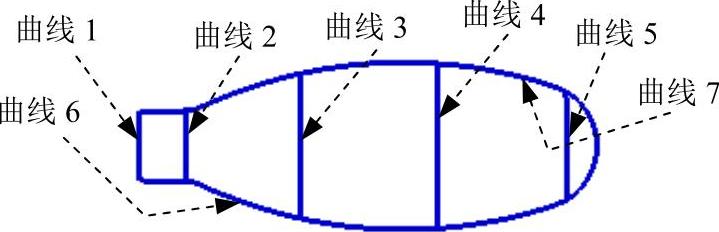

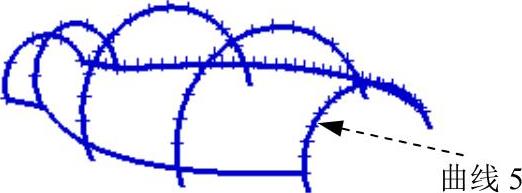

Step65.创建曲面1。选择下拉菜单命令，系统弹出“通过曲线网格”对话框；依次选取图9.4.32所示的曲线1、曲线2、曲线3、曲线4和曲线5为主曲线，并分别单击中键确认，再单击中键确定；依次选取曲线6和曲线7为交叉曲线，并分别单击中键确认；在区域的文本框中输入1；单击按钮，完成曲面1的创建，如图9.4.33所示。

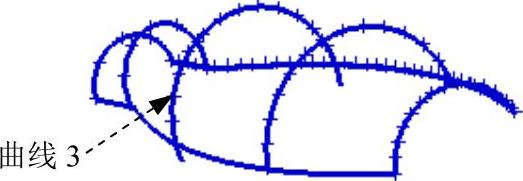

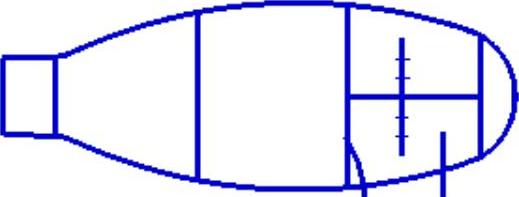

图9.4.32 定义主曲线和交叉曲线

图9.4.33 创建曲面1

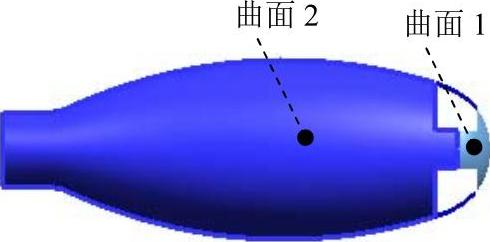

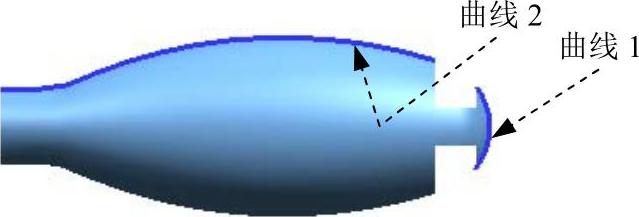

Step66.创建曲面2。选择下拉菜单命令，系统弹出“通过曲线组”对话框；依次选取图9.4.34所示的曲线1（曲线1为曲面1的边线）和曲线2为截面曲线，并分别单击中键确认；在区域的下拉列表中选择选项，选取曲面1为相切平面；单击按钮，完成曲面2的创建，如图9.4.35所示。

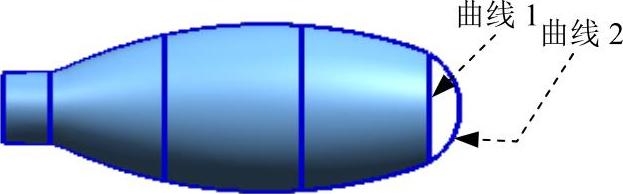

图9.4.34 定义截面曲线

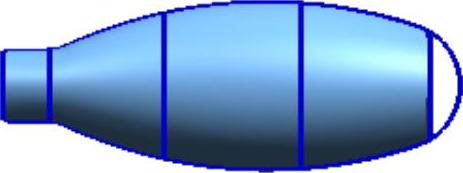

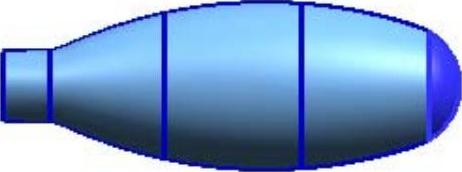

图9.4.35 创建曲面2

Step67.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取所有曲线为移动对象。在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在文本框中输入101；单击按钮，完成移动图层的操作。

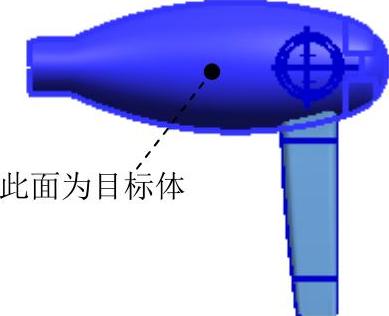

Step68.缝合曲面1。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）选取曲面1为目标体，曲面2为刀具体。

（3）在“缝合”对话框中单击按钮，完成缝合曲面1的操作。

Step69.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框，设置图层为可选。

Step70.创建拉伸特征1。选择下拉菜单命令，系统弹出“拉伸”对话框；选取ZX基准平面为草图平面；绘制图9.4.36所示的截面草图；定义YC轴为拉伸方向；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入﹣10；在区域的下拉列表中选择选项，并在其下的文本框中输入50；在区域的下拉列表中选择选项，选取缝合体为求差对象；其他参数采用系统默认设置；单击按钮，完成拉伸特征1的创建，如图9.4.37所示。

图9.4.36 绘制截面草图

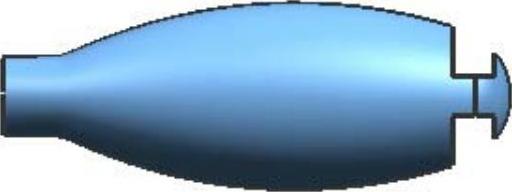

图9.4.37 拉伸特征1

Step71.创建桥接曲线1。

（1）选择下拉菜单命令，系统弹出“桥接曲线”对话框。

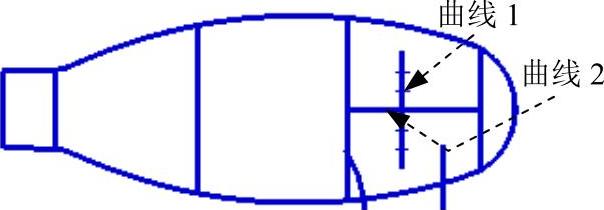

（2）选取图9.4.38所示的曲线1为起点对象，曲线2为端部对象；在区域的下拉列表中选择选项，在文本框中输入1，在文本框中输入1。

（3）在“桥接曲线”对话框中单击按钮，完成桥接曲线1的创建。

Step72.创建桥接曲线2。选择下拉菜单命令，系统弹出“桥接曲线”对话框；选取图9.4.39所示的曲线1为起点对象，曲线2为端部对象；在区域的下拉列表中选择选项，在文本框中输入1，在文本框中输入1；单击按钮，完成桥接曲线2的创建。

图9.4.38 定义起点和端部对象

图9.4.39 定义起点和端部对象

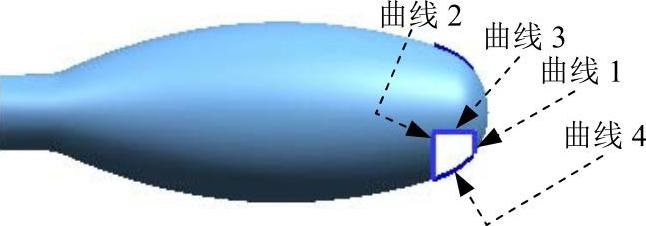

Step73.创建曲面3。选择下拉菜单命令，系统弹出“通过曲线网格”对话框；选取图9.4.40所示的曲线1和曲线2为主曲线，并分别单击中键确认，再单击中键确定；选取曲线3和曲线4为交叉曲线，并分别单击中键确认；在区域的下拉列表中选择选项，选取图9.4.41所示的曲面1为相切对象；用同样方法，设置最后主曲线串与曲面2相切，最后交叉线串与曲面1和曲面2相切；单击按钮，完成曲面3的创建。

图9.4.40 定义主曲线和交叉曲线

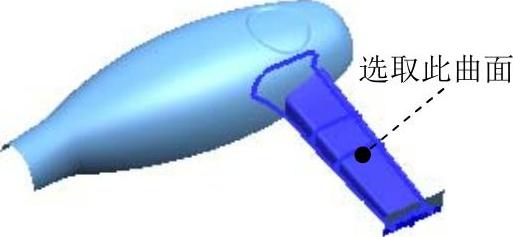

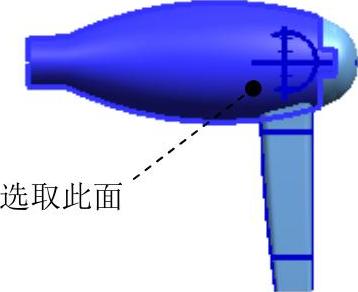

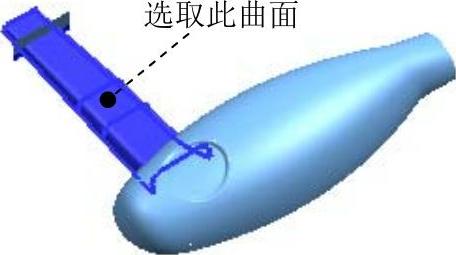

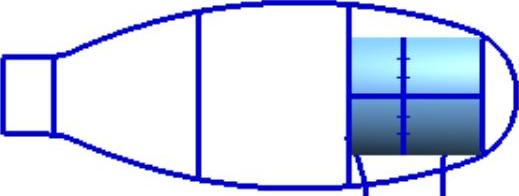

图9.4.41 选取相切面

Step74.创建曲面4。选择下拉菜单命令，系统弹出“通过曲线网格”对话框；选取图9.4.42所示的曲线1和曲线2为主曲线，并分别单击中键确认，再单击中键确定；选取曲线3和曲线4为交叉曲线，并分别单击中键确认；在区域的下拉列表中选择选项，选取图9.4.43所示的曲面1为相切对象；在下拉列表中选择选项；用同样方法，设置最后主曲线串与曲面2相切，第一交叉线串与曲面1和曲面2相切；单击按钮，完成曲面4的创建。

图9.4.42 定义主曲线和交叉曲线

图9.4.43 选取相切面

Step75.缝合曲面2。选择下拉菜单命令，系统弹出“缝合”对话框；选取缝合曲面1为目标体，曲面3和曲面4为刀具体；单击按钮，完成缝合曲面2的操作。

Step76.编辑隐藏。

（1）选择下拉菜单命令（或单击按钮），系统弹出“类选择”对话框。

（2）单击区域的按钮，系统弹出“根据类型选择”对话框，选择对话框列表中的和选项，单击按钮，系统再次弹出“类选择”对话框。

（3）在“类选择”对话框中单击区域的按钮；单击按钮，完成对设置对象的隐藏。

Stage2.创建主体特征2

Step1.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为可选。

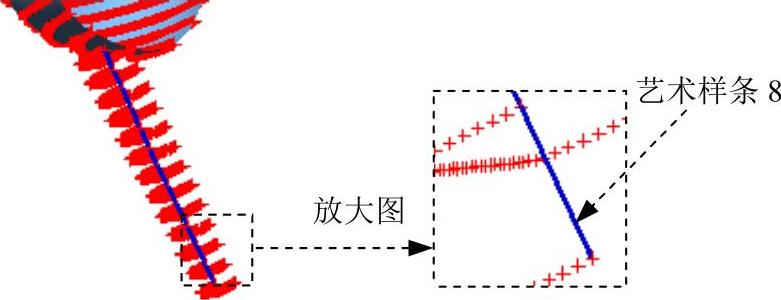

Step2.创建艺术样条8。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；绘制图9.4.44所示的曲线，单击按钮，完成艺术样条8的创建。

Step3.创建艺术样条9。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；绘制图9.4.45所示的曲线，单击按钮，完成艺术样条9的创建。

图9.4.44 艺术样条8

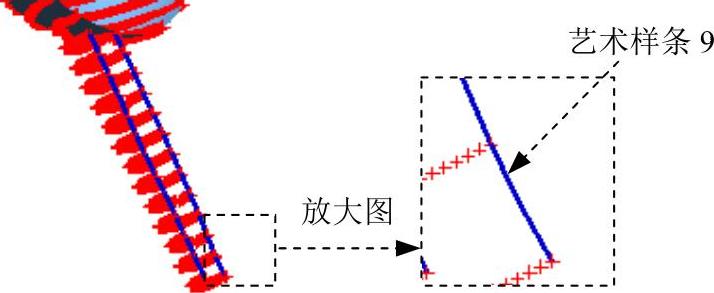

图9.4.45 艺术样条9

Step4.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为可选。

Step5.创建投影曲线3。选择下拉菜单命令，系统弹出“投影曲线”对话框；选取艺术样条8为投影曲线，拉伸平面1为投影对象；在区域的下拉列表中选择选项；单击按钮，完成投影曲线3的创建。

注意：此处要选中设置中的关联选项。

Step6.创建投影曲线4。选择下拉菜单命令，系统弹出“投影曲线”对话框；选取艺术样条9为投影曲线，拉伸平面1为投影对象；在区域的下拉列表中选择选项；单击按钮，完成投影曲线4的创建。

Step7.移动图层。将艺术样条8和艺术样条9移至101层中。

Step8.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为不可见。

Step9.编辑曲线6。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取投影曲线1为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入30；单击按钮，完成编辑曲线6的操作，如图9.4.46所示。(www.daowen.com)

Step10.编辑曲线7。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取投影曲线2为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入30；单击按钮，完成编辑曲线7的操作，如图9.4.47所示。

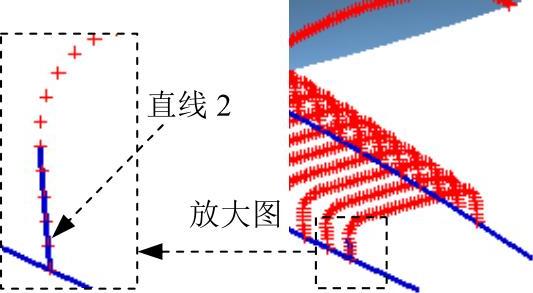

Step11.创建直线2。选择下拉菜单命令，系统弹出“直线”对话框。绘制图9.4.48所示的直线2。

Step12.创建直线3。选择下拉菜单命令，系统弹出“直线”对话框。绘制图9.4.49所示的直线3。

Step13.创建直线4。选择下拉菜单命令，系统弹出“直线”对话框。绘制图9.4.50所示的直线4。

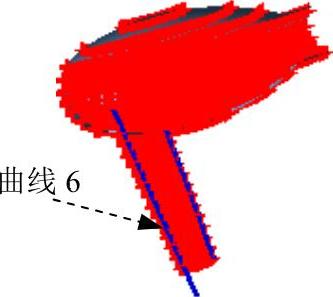

图9.4.46 编辑曲线6

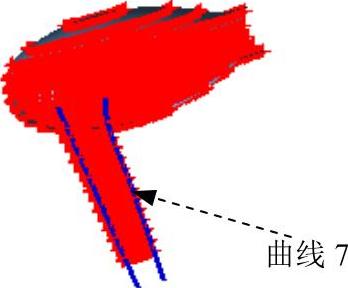

图9.4.47 编辑曲线7

图9.4.48 绘制直线2

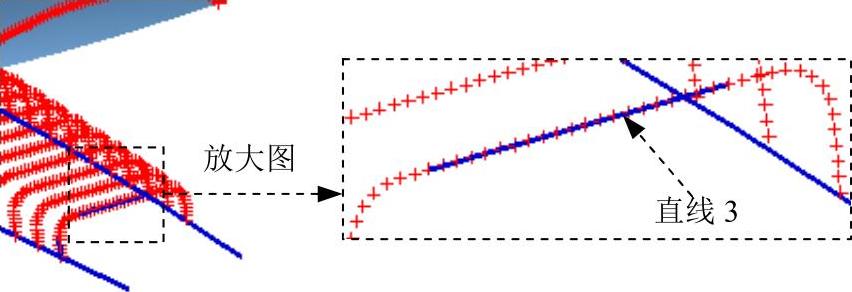

图9.4.49 绘制直线3

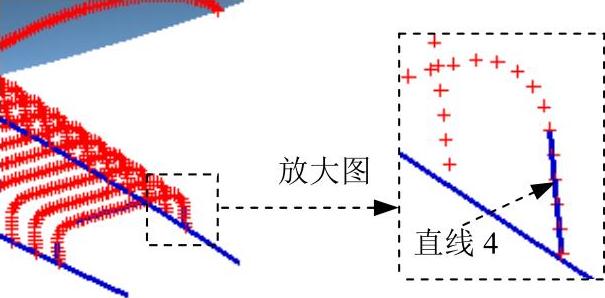

图9.4.50 绘制直线4

Step14.编辑直线2。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取直线2为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑直线2的操作，如图9.4.51所示。

Step15.编辑直线3。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取直线3为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑直线3的操作，如图9.4.52所示。

Step16.编辑直线4。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取直线4为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑直线4的操作，如图9.4.53所示。

图9.4.51 编辑直线2

图9.4.52 编辑直线3

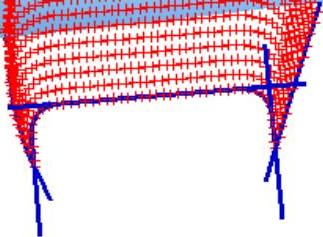

图9.4.53 编辑直线4

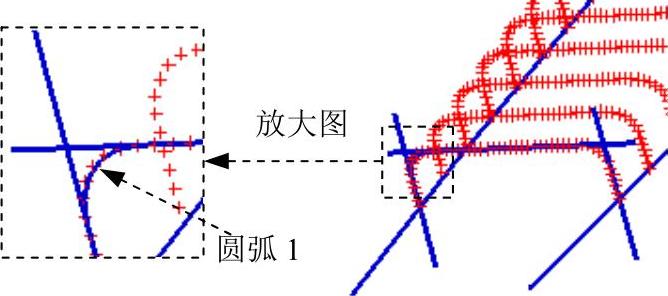

Step17.创建圆弧1。

（1）选择命令。选择下拉菜单命令，系统弹出“圆弧（相切-相切-半径）”对话框。

（2）选取直线2和直线3为相切曲线，在动态文本框中输入4。

（3）单击鼠标中键完成圆弧1的创建，并关闭系统重新弹出的“圆弧（相切-相切-半径）”对话框，完成后如图9.4.54所示。

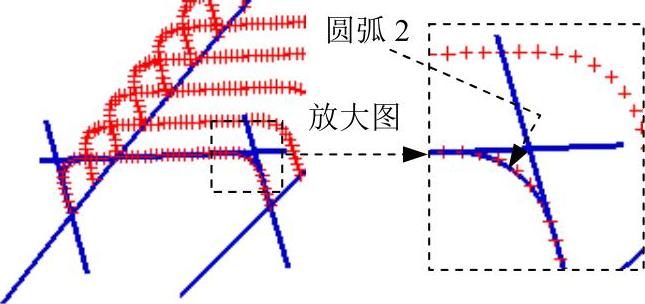

Step18.创建圆弧2。选择下拉菜单命令，系统弹出“圆弧（相切-相切-半径）”对话框；选取直线3和直线4为相切曲线；在动态文本框中输入4；单击鼠标中键完成圆弧2的创建，并关闭系统重新弹出的“圆弧（相切-相切-半径）”对话框，完成后如图9.4.55所示。

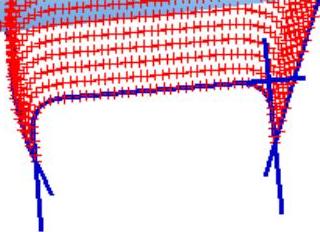

图9.4.54 创建圆弧1

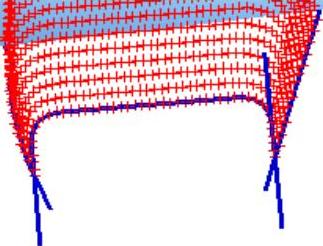

图9.4.55 创建圆弧2

Step19.修剪曲线6。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取直线2为修剪曲线；选取圆弧1为边界对象1；单击按钮，完成修剪曲线6的操作，如图9.4.56所示。

Step20.修剪曲线7。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取直线3为修剪曲线；选取圆弧1为边界对象1；单击按钮，完成修剪曲线7的操作，如图9.4.57所示。

图9.4.56 修剪曲线6

图9.4.57 修剪曲线7

Step21.修剪曲线8。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取直线3为修剪曲线；选取圆弧2为边界对象1；单击按钮，完成修剪曲线8的操作，如图9.4.58所示。

Step22.修剪曲线9。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取直线4为修剪曲线；选取圆弧2为边界对象1；单击按钮，完成修剪曲线9的操作，如图9.4.59所示。

图9.4.58 修剪曲线8

图9.4.59 修剪曲线9

Step23.创建直线5。选择下拉菜单命令，系统弹出“直线”对话框。绘制图9.4.60所示的直线5。

Step24.创建直线6。选择下拉菜单命令，系统弹出“直线”对话框。绘制图9.4.61所示的直线6。

Step25.创建直线7。选择下拉菜单命令，系统弹出“直线”对话框。绘制图9.4.62所示的直线7。

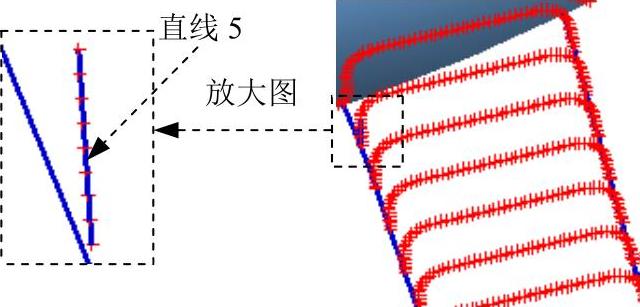

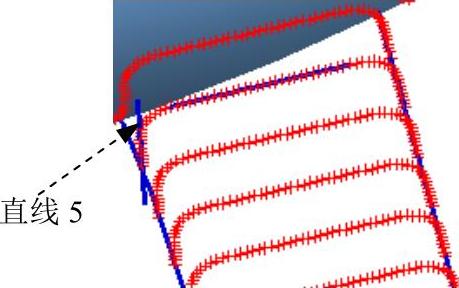

图9.4.60 绘制直线5

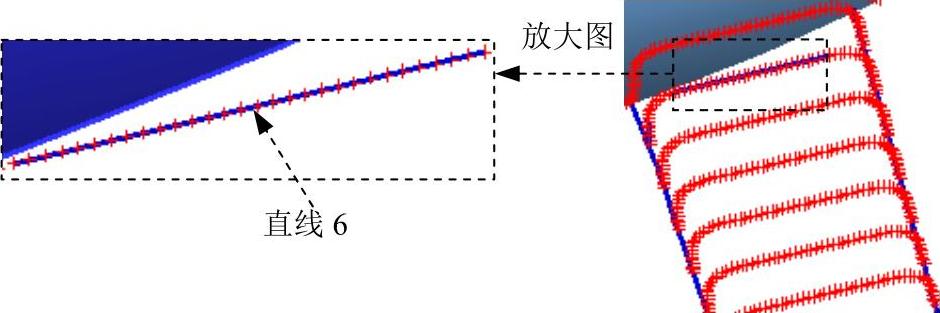

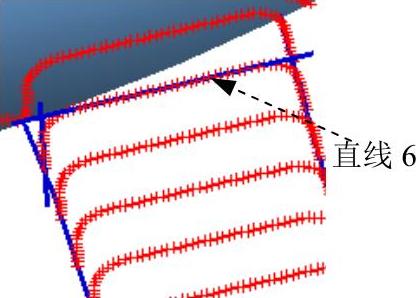

图9.4.61 绘制直线6

Step26.编辑直线5。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取编辑曲线。选取直线5为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑曲线5的操作，如图9.4.63所示。

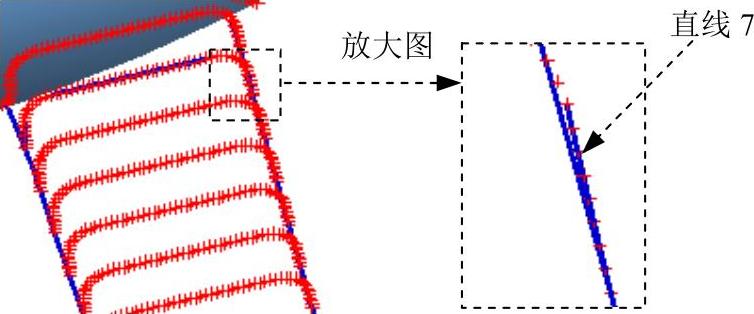

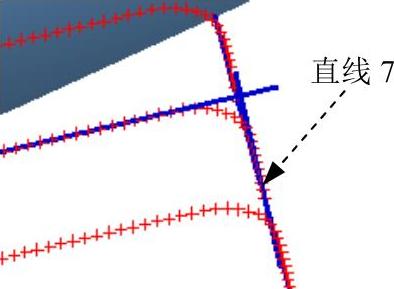

图9.4.62 绘制直线7

图9.4.63 编辑直线5

Step27.编辑直线6。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取直线6为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑曲线6的操作，如图9.4.64所示。

Step28.编辑直线7。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取直线7为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入10；单击按钮，完成编辑曲线7的操作，如图9.4.65所示。

图9.4.64 编辑直线6

图9.4.65 编辑直线7

Step29.创建圆弧3。选择下拉菜单命令，系统弹出“圆弧（相切-相切-半径）”对话框；选取直线5和直线6为相切曲线；在动态文本框中输入6；单击鼠标中键完成圆弧3的创建，并关闭系统重新弹出的“圆弧（相切-相切-半径）”对话框，完成后如图9.4.66所示。

Step30.创建圆弧4。选择下拉菜单命令，系统弹出“圆弧（相切-相切-半径）”对话框；选取直线6和直线7为相切曲线；在动态文本框中输入6；单击鼠标中键完成圆弧4的创建，并关闭系统重新弹出的“圆弧（相切-相切-半径）”对话框，完成后如图9.4.67所示。

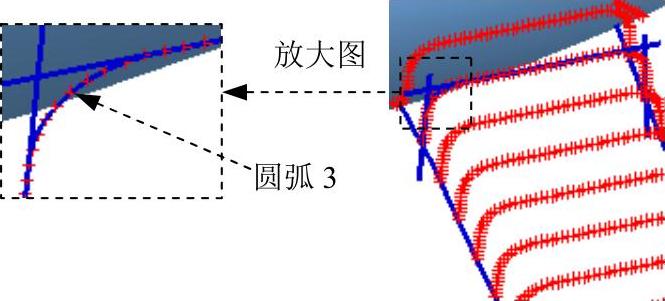

图9.4.66 创建圆弧3

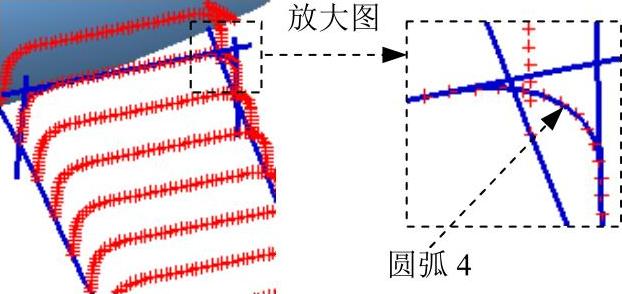

图9.4.67 创建圆弧4

Step31.修剪曲线10。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取直线5为修剪曲线；选取圆弧3为边界对象1；单击按钮，完成修剪曲线10的操作，如图9.4.68所示。

Step32.修剪曲线11。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取直线6为修剪曲线；选取圆弧3为边界对象1；单击按钮，完成修剪曲线11的操作，如图9.4.69所示。

图9.4.68 修剪曲线10

图9.4.69 修剪曲线11

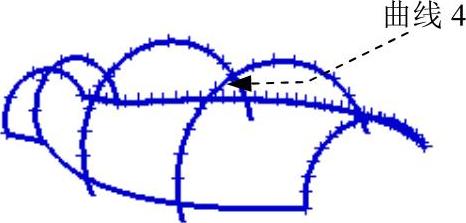

Step33.修剪曲线12。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取直线6为修剪曲线；选取圆弧4为边界对象1；单击按钮，完成修剪曲线12的操作，如图9.4.70所示。

Step34.修剪曲线13。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取直线7为修剪曲线；选取圆弧4为边界对象1；单击按钮，完成修剪曲线13的操作，如图9.4.71所示。

图9.4.70 修剪曲线12

图9.4.71 修剪曲线13

Step35.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为不可见。

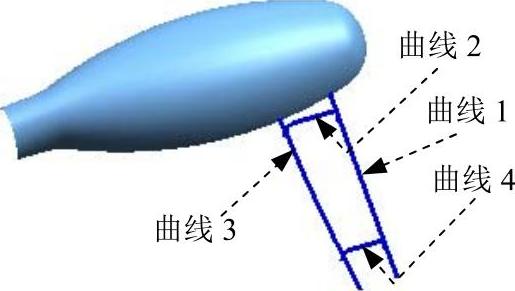

Step36.创建扫掠曲面1。选择下拉菜单命令，系统弹出“扫掠”对话框；选取图9.4.72所示的曲线1和曲线3为截面曲线，并分别单击中键确认，再单击中键确定；选取曲线2和曲线4为引导曲线，并分别单击中键确认；单击按钮，完成扫掠曲面1的创建，如图9.4.73所示。

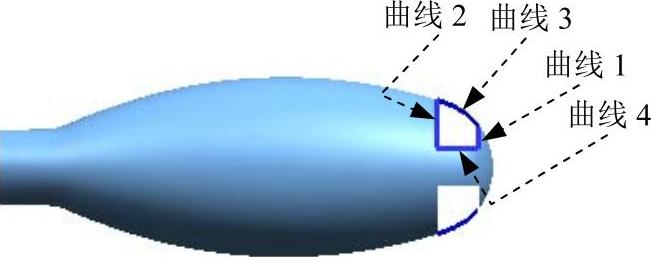

图9.4.72 定义截面曲线和引导曲线

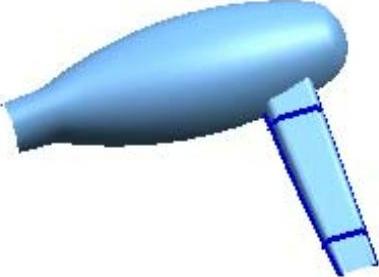

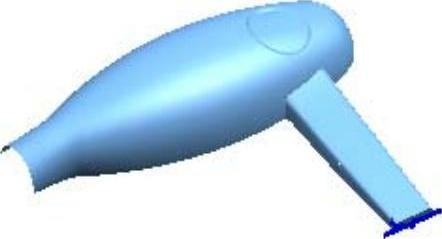

图9.4.73 扫掠曲面1

Step37.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取缝合曲面2和扫掠曲面1为移动对象。在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在的文本框中输入5；单击按钮，完成移动图层的操作。

Stage3.创建细节特征1

Step1.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为可选。

Step2.创建相交曲线1。

（1）选择下拉菜单命令，系统弹出“相交曲线”对话框。

（2）选取XY基准平面为第一组对象，选取缝合曲面2为第二组对象。

（3）在“相交曲线”对话框中单击按钮，完成相交曲线1的创建。

Step3.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层和图层为不可见，设置图层为可选。

Step4.创建样条曲线8。选择下拉菜单命令，系统弹出“样条”对话框（一）；单击按钮，系统弹出“通过点生成样条”对话框；单击按钮，系统弹出“样条”对话框（二）；单击按钮，系统弹出“指定点”对话框；选取图9.4.74所示位置的点集；选取图9.4.75所示的点集所组成圆弧的端点，点1和点2分别为样条的起点和终点。系统重新弹出“通过点生成样条”对话框；单击按钮，完成样条曲线8的创建，并关闭弹出的“通过点生成样条”对话框。

图9.4.74 定义矩形

图9.4.75 定义样条起点和终点

Step5.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为不可见，设置图层为可选。

Step6.创建点集8。选择下拉菜单命令，系统弹出“点集”对话框；在区域的下拉列表中选择选项，在的文本框中输入5，并选取样条曲线8，单击按钮，完成点集8的创建，并关闭重新弹出的“点集”对话框（隐藏样条曲线8）。

Step7.创建艺术样条10。选择下拉菜单命令，系统弹出“艺术样条”对话框；取消选中复选框；从一端点依次选取点集8的点，单击按钮，完成艺术样条10的创建。

Step8.编辑曲线8。选择下拉菜单命令，系统弹出“曲线长度”对话框；选取艺术样条10为编辑对象；在区域的下拉列表中选择选项，在区域的文本框中输入15；单击按钮，完成编辑曲线8的操作。

Step9.修剪曲线14。选择下拉菜单命令，系统弹出“修剪曲线”对话框；选取相交曲线1为修剪曲线；选取图9.4.76所示的曲线为边界对象1；单击按钮，完成修剪曲线14的操作，如图9.4.77所示。

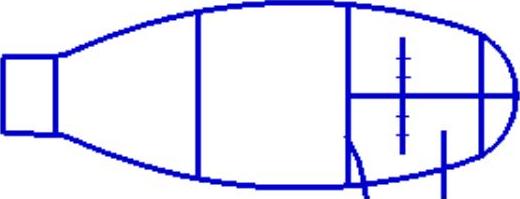

图9.4.76 定义边界对象

图9.4.77 修剪曲线14

Step10.删除曲线。删除图9.4.78所示的曲线，删除后如图9.4.79所示。

图9.4.78 定义删除曲面

图9.4.79 删除曲线后

Step11.创建曲面5。选择下拉菜单命令，系统弹出“艺术曲面”对话框；选取图9.4.80所示的曲线1为截面曲线，并单击中键确认，再单击中键确定；选取曲线2为引导曲线；单击按钮，完成曲面5的创建，如图9.4.81所示。

说明：在区域第一截面线串和第一引导线串的下拉列表中选择的是选项。

图9.4.80 定义截面曲线和引导曲线

图9.4.81 创建曲面5

Step12.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取曲面5为移动对象。在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在的文本框中输入5。

Step13.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为不可见，设置图层为可选。

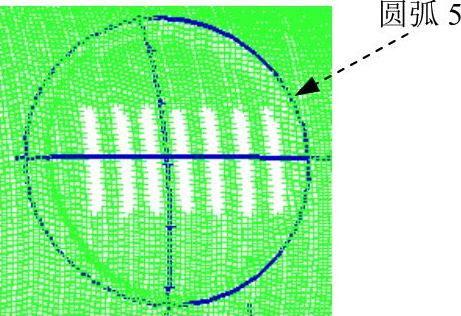

Step14.创建圆弧5。选择下拉菜单命令，系统弹出“圆弧/圆”对话框；在区域下拉列表中选择选项，在图9.4.82所示的呈圆弧状分布的点云上，选取三点；在区域选中复选项；在“圆弧/圆”对话框中单击按钮，完成圆弧1的创建，如图9.4.83所示。

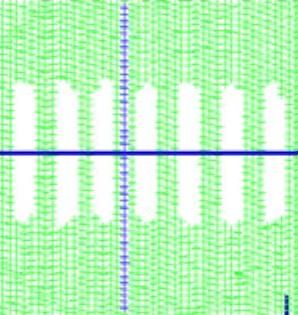

图9.4.82 点云

图9.4.83 创建圆弧5

Step15.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为不可见，设置图层为可选。

Step16.创建投影曲线5。选择下拉菜单命令，系统弹出“投影曲线”对话框；选取圆弧1为投影曲线，选取图9.4.84所示的曲面为投影对象；在区域的下拉列表中选择选项；单击按钮，完成投影曲线5的创建（隐藏圆弧1）。

Step17.偏置曲线1。选择下拉菜单命令，系统弹出“面中的偏置曲线”对话框；选取投影曲线4为偏置曲线，选取图9.4.84所示的面为约束面；在区域的文本框中输入5；调整偏置方向向内部偏置，偏置后如图9.4.85所示；在“面中的偏置曲线”对话框中单击按钮，完成偏置曲线1的创建。

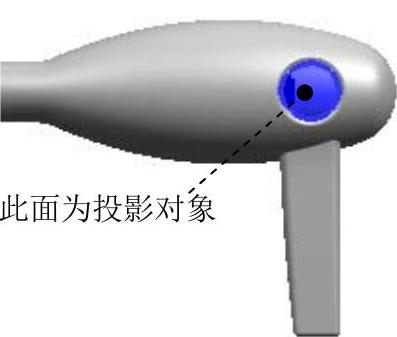

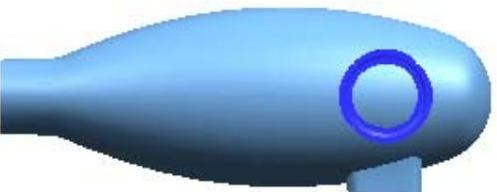

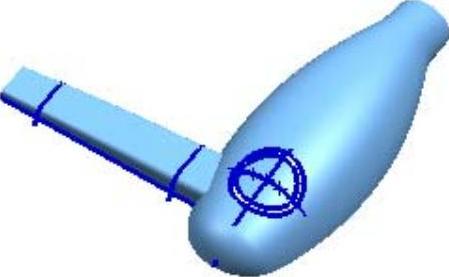

图9.4.84 选取投影对象

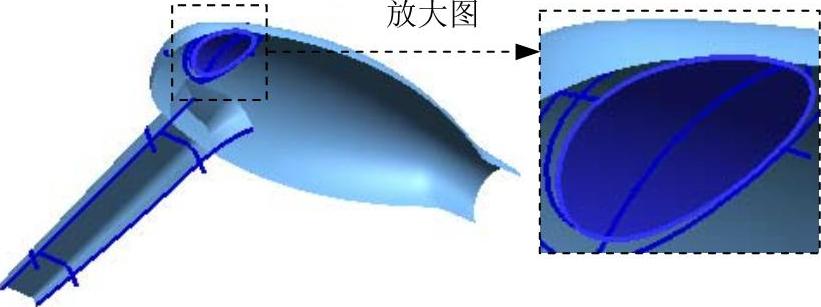

图9.4.85 偏置曲线1

Step18.修剪片体1。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取图9.4.86所示的曲面为目标体，并单击中键确认；选取投影曲线4为边界对象；在区域选择单选项；单击按钮，完成修剪片体1的创建，如图9.4.87所示。

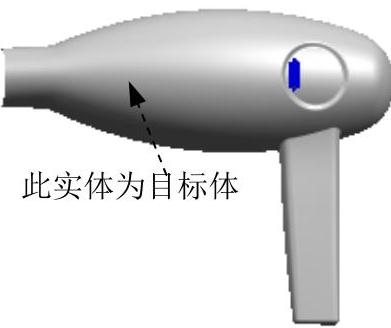

图9.4.86 选取目标片体

图9.4.87 修剪片体1

Step19.修剪片体2。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取曲面5为目标体，并单击中键确认；选取偏置曲线1为边界对象；在区域选择单选项；单击按钮，完成修剪片体2的创建，如图9.4.88所示。

图9.4.88 修剪片体2

Step20.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取所有曲线为移动对象。在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在文本框中输入101。

Step21.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取所有点为移动对象。在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在文本框中输入120。

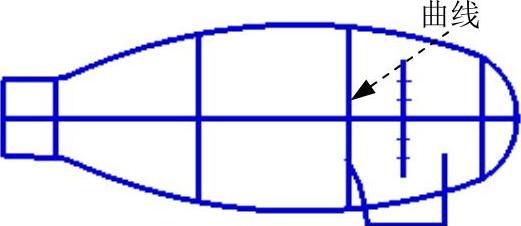

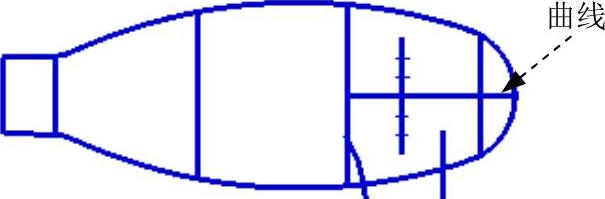

Step22.创建曲面6。选择下拉菜单命令，系统弹出“通过曲线组”对话框；依次选取图9.4.89所示的曲线1和曲线2为截面曲线，并分别单击中键确认；在区域的下拉列表中选择选项，选取图9.4.90所示的曲面1为相切平面；在下拉列表中选择选项，选取图9.4.90所示的曲面2为相切平面；单击按钮，完成曲面6的创建，如图9.4.91所示。

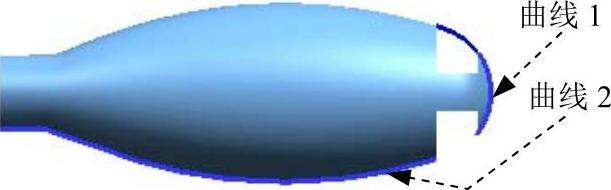

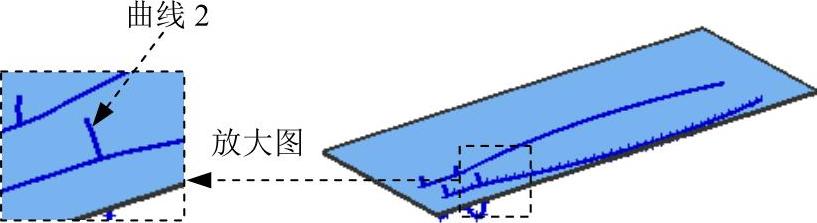

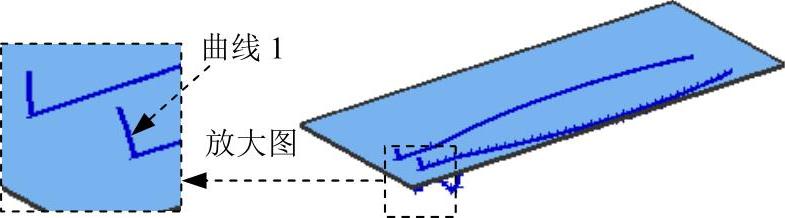

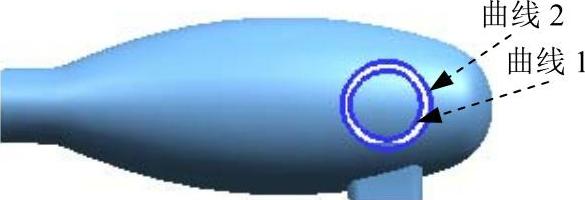

图9.4.89 定义截面曲线

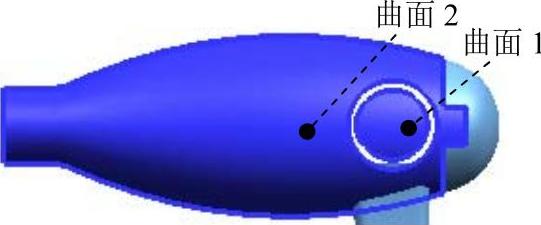

图9.4.90 定义相切平面

图9.4.91 创建曲面6

Step23.缝合曲面3。选择下拉菜单命令，系统弹出“缝合”对话框；选取缝合曲面3为目标体，曲面6和修剪片体1为刀具体；单击按钮，完成缝合曲面3的操作。

Stage4.创建细节特征2

Step1.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为可选。

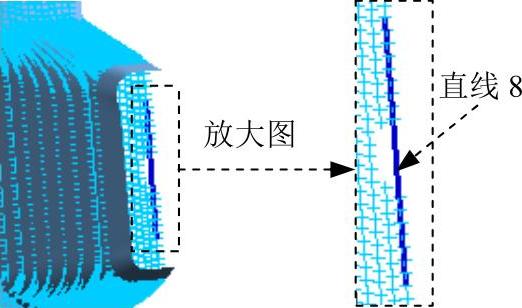

Step2.创建直线8。选择下拉菜单命令，系统弹出“直线”对话框，绘制图9.4.92所示的直线8。

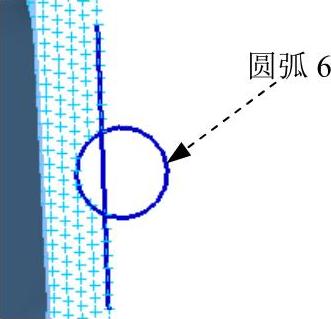

Step3.创建圆弧6。选择下拉菜单命令，系统弹出“圆弧/圆”对话框；在区域下拉列表中选择选项，绘制图9.4.93所示的圆弧6；在区域选中复选框；单击按钮，完成圆弧6的创建。

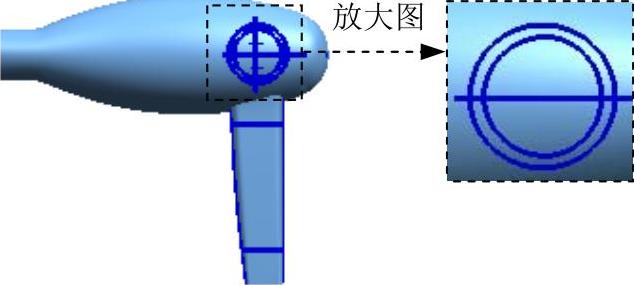

图9.4.92 直线8

图9.4.93 创建圆弧6

Step4.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层为不可见，设置图层为可选。

Step5.编辑直线8。选择下拉菜单命令，系统弹出“曲线长度”对话框；选择编辑曲线。选取直线8为编辑对象；在区域下拉列表中选择选项，在区域的文本框中输入15；单击按钮，完成编辑曲线8的操作。

Step6.创建投影曲线6。选择下拉菜单命令，系统弹出“投影曲线”对话框；选取直线8为投影曲线，选取拉伸平面1为投影对象；在区域的下拉列表中选择选项，在下拉列表中选择选项；单击按钮，完成投影曲线6的创建，如图9.4.94所示（隐藏直线8）。

Step7.创建拉伸平面2。选择下拉菜单命令，系统弹出“拉伸”对话框；选取投影曲线6为截面曲线；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入﹣10；在的下拉列表中选择选项，并在其下的文本框中输入20；在区域的下拉列表中选择选项；单击按钮，完成拉伸平面2的创建，如图9.4.95所示。

Step8.创建修剪片体3。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取拉伸平面2（图9.4.95）为目标体，并单击中键确认；选取投影曲线6（图9.4.94）为边界对象；在区域选择单选项；单击按钮，完成修剪片体3的创建，如图9.4.96所示。

图9.4.94 创建投影曲线6

图9.4.95 创建拉伸平面2

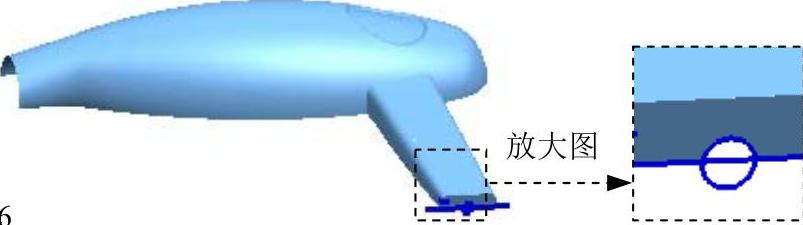

图9.4.96 创建修剪片体3

Step9.设置图层。选择下拉菜单命令，系统弹出“设置图层”对话框。设置图层和图层为不可见，设置图层为可选。

Step10.创建修剪片体4。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取图9.4.97所示的曲面为目标体，并单击中键确认；选取拉伸平面2为边界对象；在区域选择单选项；单击按钮，完成修剪片体4的创建，如图9.4.98所示。

图9.4.97 选取目标片体

图9.4.98 创建修剪片体4

Step11.创建修剪片体5。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取拉伸平面2为目标体，并单击中键确认；选取图9.4.99所示的曲面为边界对象；在区域选择单选项；单击按钮，完成修剪片体5的创建，如图9.4.100所示。

图9.4.99 选取边界对象

图9.4.100 创建修剪片体5

Step12.创建修剪片体6。选择下拉菜单命令，系统弹出“修剪片体”对话框；选取图9.4.101所示的平面为目标片体，并单击中键确认；选取圆弧6为边界对象；在区域选择单选项；单击按钮，完成修剪片体6的创建，如图9.4.102所示。

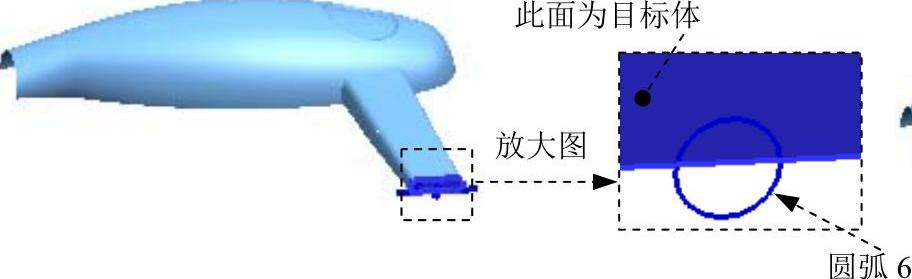

图9.4.101 选取目标片体

图9.4.102 修剪片体6

Step13.移动图层。选择下拉菜单命令，系统弹出“类选择”对话框；选取所有曲线为移动对象；在“类选择”对话框中单击按钮，系统弹出“移动图层”对话框；在文本框中输入101。

Step14.缝合曲面4。选择下拉菜单命令，系统弹出“缝合”对话框；选取图9.4.103所示的片体为目标体和刀具体；单击按钮，完成缝合曲面4的操作。

Step15.创建边倒圆特征1。选择下拉菜单命令，系统弹出“边倒圆”对话框；在区域的文本框中输入2；选取图9.4.104所示的边为边倒圆参照；单击按钮，完成边倒圆1的创建。

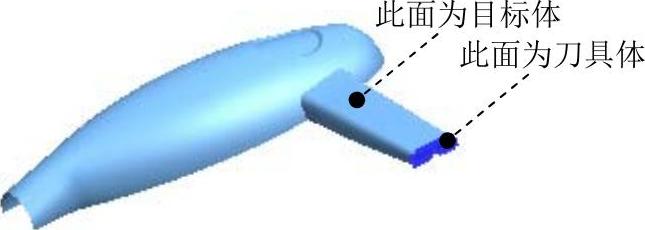

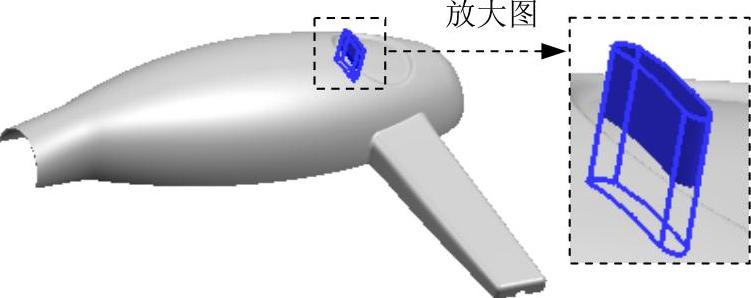

图9.4.103 选取目标体和刀具体

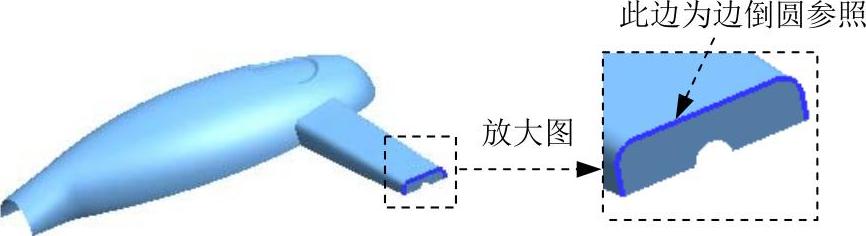

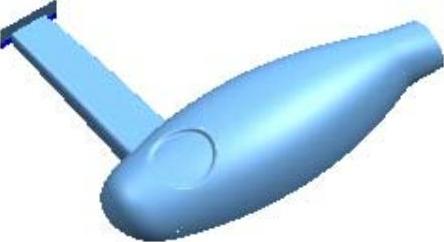

图9.4.104 定义倒圆边参数

Stage5.编辑整体模型

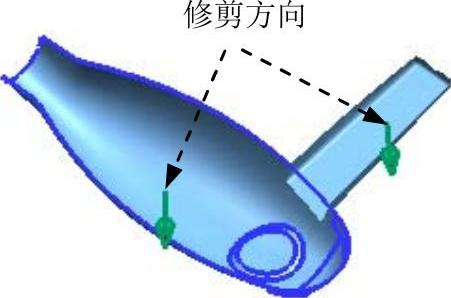

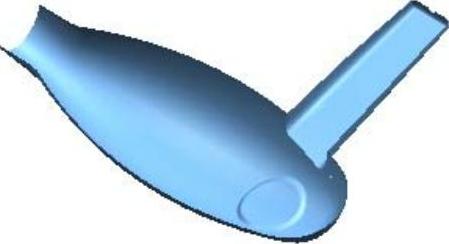

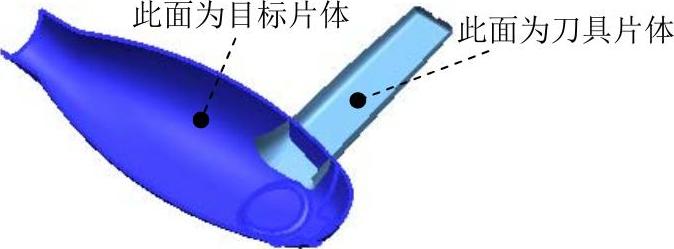

Step1.创建修剪和延伸片体1。选择下拉菜单命令，系统弹出“修剪和延伸”对话框；在下拉列表中选择；选取图9.4.105所示的曲面为目标片体，单击中键确定；选取图9.4.105所示的面为刀具片体；单击“反向”按钮使修剪方向如图9.4.106所示；单击按钮，完成修剪和延伸片体1的创建，如图9.4.107所示。
