如何创建一般曲线

时间:2023-06-18 理论教育 版权反馈
【摘要】:图9.2.1 利用点数据创建直线Step1.打开文件D:\ugdc8.8\work\ch09.02\line.prt。Step3.在“直线”对话框区域的下拉列表中选择选项,选取图9.2.2a所示的点1为直线起点;在区域的下拉列表中选择选项,选取图9.2.2b所示的点2为直线终点。图9.2.2 选取起点和终点Step4.“直线”对话框中的其他参数采用系统默认设置值,单击对话框中的按钮,完成直线的创建。

如何创建一般曲线

这里所说的一般曲线是指利用“基本曲线”命令得到的曲线。在逆向工程中通过点创建曲线与正常建模时创建没有本质区别,但是要注意所创建的特征要无限接近点数据,保证创建出的产品没有失真。

下面通过几个范例说明创建的一般操作过程。

1.直线的创建

下面以图9.2.1b所示的直线为例,说明通过点创建直线的一般操作过程。

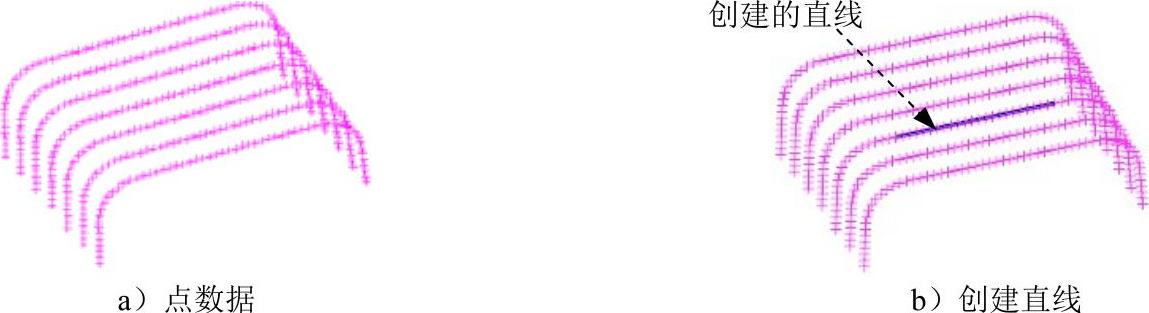

图9.2.1 利用点数据创建直线

Step1.打开文件D:\ugdc8.8\work\ch09.02\line.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter09-2.jpg978-7-111-48786-9-Chapter09-3.jpg978-7-111-48786-9-Chapter09-4.jpg978-7-111-48786-9-Chapter09-5.jpg978-7-111-48786-9-Chapter09-6.jpg命令,系统弹出“直线”对话框。

Step3.在“直线”对话框978-7-111-48786-9-Chapter09-7.jpg区域的978-7-111-48786-9-Chapter09-8.jpg下拉列表中选择978-7-111-48786-9-Chapter09-9.jpg选项,选取图9.2.2a所示的点1为直线起点;在978-7-111-48786-9-Chapter09-10.jpg区域的978-7-111-48786-9-Chapter09-11.jpg下拉列表中选择978-7-111-48786-9-Chapter09-12.jpg选项,选取图9.2.2b所示的点2为直线终点。

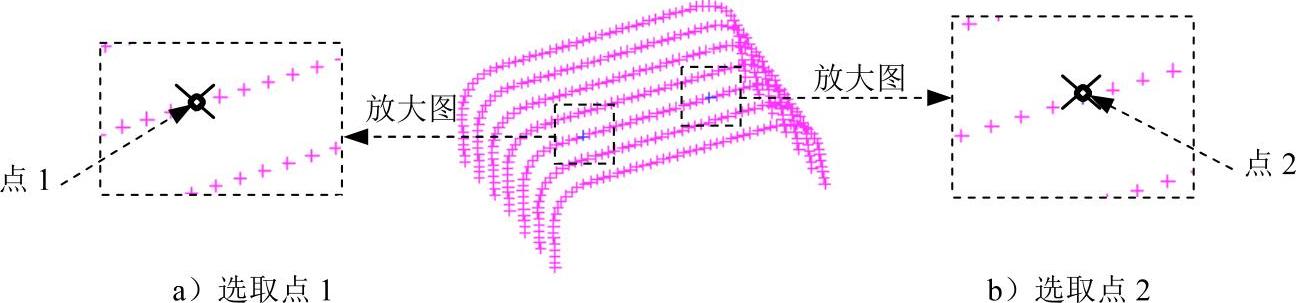

图9.2.2 选取起点和终点

Step4.“直线”对话框中的其他参数采用系统默认设置值,单击对话框中的978-7-111-48786-9-Chapter09-14.jpg按钮,完成直线的创建。(www.daowen.com)

说明:在逆向工程中创建直线相当于建模中利用已知的点创建直线。

2.圆弧线的创建

在逆向工程中创建圆弧线多用来测量圆角的尺寸。下面通过图9.2.3所示的圆弧来说明利用点云数据创建圆弧线的一般操作过程。

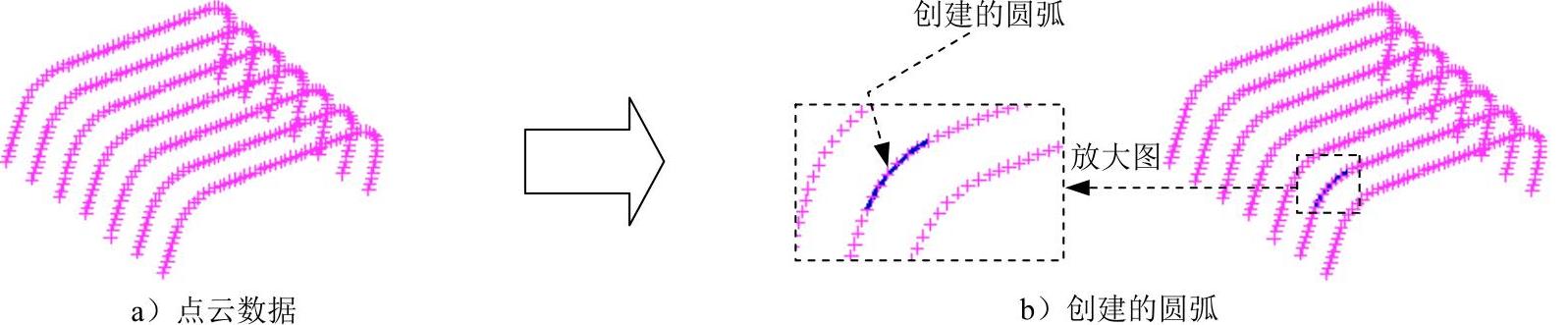

图9.2.3 利用点云创建圆弧

Step1.打开文件D:\ugdc8.8\work\ch09.02\arc.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter09-16.jpg978-7-111-48786-9-Chapter09-17.jpg978-7-111-48786-9-Chapter09-18.jpg978-7-111-48786-9-Chapter09-19.jpg978-7-111-48786-9-Chapter09-20.jpg命令,系统弹出“圆弧/圆”对话框。

Step3.在“圆弧/圆”对话框978-7-111-48786-9-Chapter09-21.jpg区域的978-7-111-48786-9-Chapter09-22.jpg下拉列表中选择978-7-111-48786-9-Chapter09-23.jpg选项,选取图9.2.4所示的点1为圆弧起点;在978-7-111-48786-9-Chapter09-24.jpg区域的978-7-111-48786-9-Chapter09-25.jpg下拉列表中选择978-7-111-48786-9-Chapter09-26.jpg选项,选取图9.2.4所示的点2为圆弧终点;在978-7-111-48786-9-Chapter09-27.jpg区域的978-7-111-48786-9-Chapter09-28.jpg下拉列表中选择978-7-111-48786-9-Chapter09-29.jpg选项,选取图9.2.4所示的点3为圆弧中点

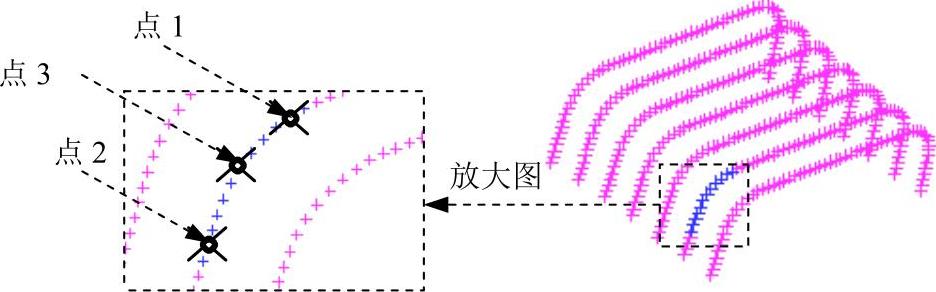

图9.2.4 定义圆弧上的点

Step4.“圆弧/圆”对话框中的其他参数采用系统默认设置值,单击对话框中的978-7-111-48786-9-Chapter09-31.jpg按钮,完成圆弧的创建。
