如何创建电池盖?从基础尺寸到细化设计,完整教程!

时间:2023-06-18 理论教育 版权反馈
【摘要】:电池盖从下部二级控件得到必要的基础尺寸后,再对其进行细化设计即得到完整的电池盖零件。图8.3.70 零件模型及相应的模型树Step1.创建cell_cover层。在“新建级别”对话框中单击按钮,完成cell_cover层的创建。图8.3.71 修剪体特征1图8.3.72 选取目标体和刀具体Step3.创建图8.3.73a所示的边倒圆特征1。选取图8.3.73b所示的边为边倒圆参照,并在文本框中输入0.2。

如何创建电池盖?从基础尺寸到细化设计,完整教程!

电池盖从下部二级控件得到必要的基础尺寸后,再对其进行细化设计即得到完整的电池盖零件。下面讲解电池盖(cell_cover)的创建过程,零件模型及相应的模型树如图8.3.70所示。

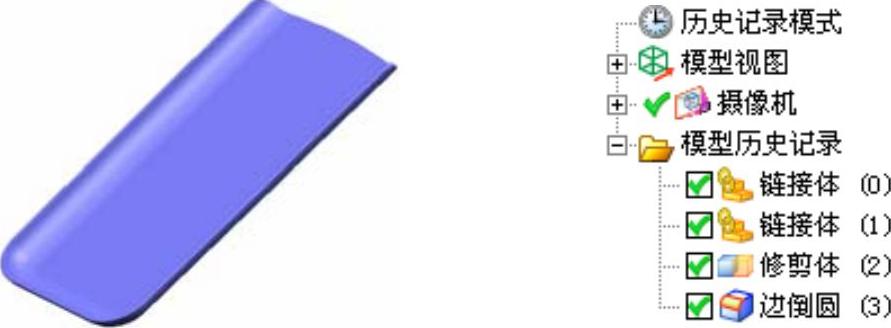

图8.3.70 零件模型及相应的模型树

Step1.创建cell_cover层。

(1)在“装配导航器”窗口中的978-7-111-48786-9-Chapter08-1001.jpg选项上右击,系统弹出快捷菜单(一),在此快捷菜单中选择978-7-111-48786-9-Chapter08-1002.jpg978-7-111-48786-9-Chapter08-1003.jpg978-7-111-48786-9-Chapter08-1004.jpg命令,系统在“装配导航器”中显示second_back部件。

(2)在“装配导航器”窗口中的978-7-111-48786-9-Chapter08-1005.jpg选项上右击,系统弹出快捷菜单(二),在此快捷菜单中选择978-7-111-48786-9-Chapter08-1006.jpg978-7-111-48786-9-Chapter08-1007.jpg978-7-111-48786-9-Chapter08-1008.jpg命令,系统弹出“新建级别”对话框。

(3)单击“新建级别”对话框中的978-7-111-48786-9-Chapter08-1009.jpg按钮,在系统弹出的“选择部件名”对话框的978-7-111-48786-9-Chapter08-1010.jpg文本框中输入文件名cell_cover,单击978-7-111-48786-9-Chapter08-1011.jpg按钮,系统再次弹出“新建级别”对话框。

(4)单击“新建级别”对话框中的978-7-111-48786-9-Chapter08-1012.jpg按钮,系统弹出“WAVE组件间的复制”对话框,选取二级控件1作为要复制的几何体,单击978-7-111-48786-9-Chapter08-1013.jpg按钮,系统重新弹出“新建级别”对话框。

(5)在“新建级别”对话框中单击978-7-111-48786-9-Chapter08-1014.jpg按钮,完成cell_cover层的创建。

(6)在“装配导航器”窗口中的978-7-111-48786-9-Chapter08-1015.jpg选项上右击,系统弹出快捷菜单(三),在此快捷菜单中选择978-7-111-48786-9-Chapter08-1016.jpg命令,对模型进行编辑。

Step2.创建图8.3.71所示的修剪体特征1。

(1)选择下拉菜单978-7-111-48786-9-Chapter08-1017.jpg978-7-111-48786-9-Chapter08-1018.jpg978-7-111-48786-9-Chapter08-1019.jpg978-7-111-48786-9-Chapter08-1020.jpg978-7-111-48786-9-Chapter08-1021.jpg命令,系统弹出“修剪体”对话框。

(2)选取图8.3.72所示的实体为目标体和刀具体。

(3)在978-7-111-48786-9-Chapter08-1022.jpg区域中单击978-7-111-48786-9-Chapter08-1023.jpg按钮,调整修剪方向为Z轴正向。(www.daowen.com)

(4)在“修剪体”对话框中单击978-7-111-48786-9-Chapter08-1024.jpg按钮,完成修剪体特征1的创建(隐藏刀具体)。

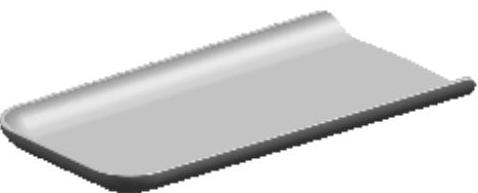

图8.3.71 修剪体特征1

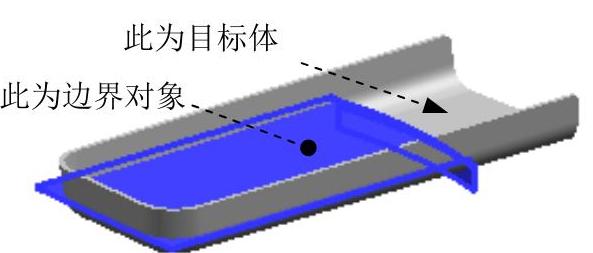

图8.3.72 选取目标体和刀具体

Step3.创建图8.3.73a所示的边倒圆特征1。

(1)选择下拉菜单978-7-111-48786-9-Chapter08-1027.jpg978-7-111-48786-9-Chapter08-1028.jpg978-7-111-48786-9-Chapter08-1029.jpg978-7-111-48786-9-Chapter08-1030.jpg978-7-111-48786-9-Chapter08-1031.jpg命令(或单击978-7-111-48786-9-Chapter08-1032.jpg按钮),系统弹出“边倒圆”对话框。

(2)选取图8.3.73b所示的边为边倒圆参照,并在978-7-111-48786-9-Chapter08-1033.jpg文本框中输入0.2。

(3)在“边倒圆”对话框中单击978-7-111-48786-9-Chapter08-1034.jpg按钮,完成边倒圆特征1的创建。

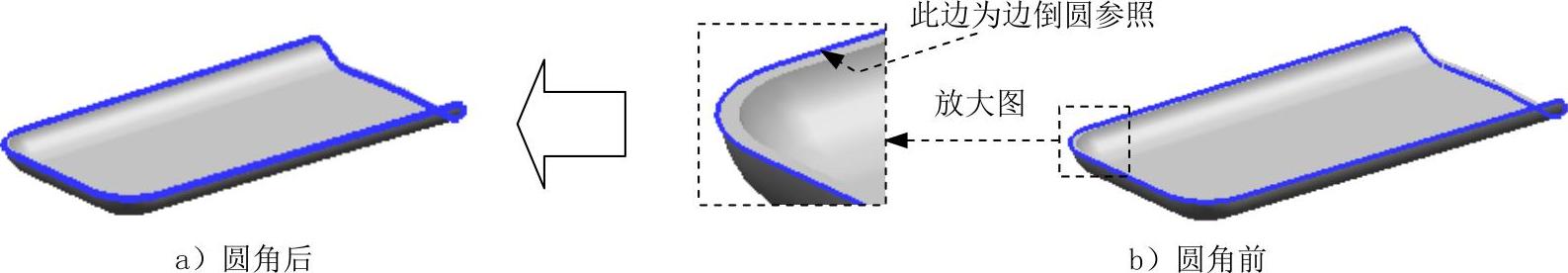

图8.3.73 边倒圆特征1

Step4.保存零件模型。
