三级控件是从上部二级控件上分割出来的一部分，同时为上盖和屏幕的创建提供了参考外形及尺寸。下面讲解三级控件（third_top）的创建过程，零件模型及相应的模型树如图8.3.53所示。

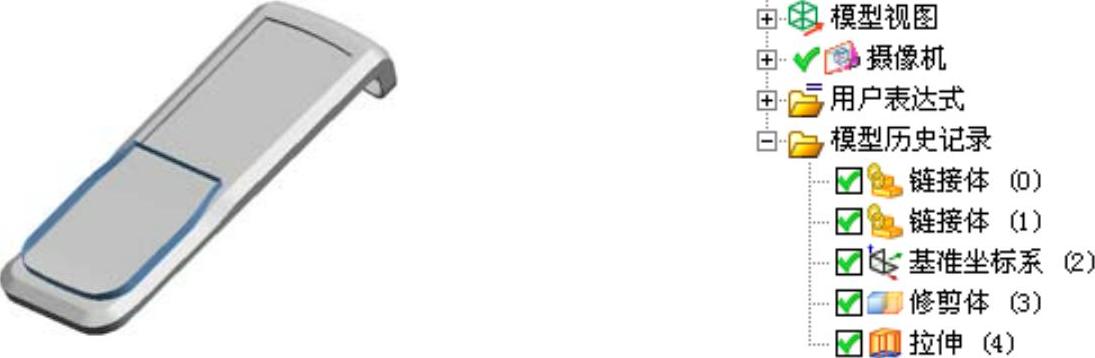

图8.3.53 零件模型及相应的模型树

Step1.创建third_top层。

（1）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统在“装配导航器”中显示mobile_phone部件。

（2）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

（3）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框。

（4）单击“新建级别”对话框中的按钮，在系统弹出的“选择部件名”对话框的文本框中输入文件名third_top，单击按钮，系统再次弹出“新建级别”对话框。

（5）单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取上部二级控件作为要复制的几何体，单击按钮，系统重新弹出“新建级别”对话框。

（6）在“新建级别”对话框中单击按钮，完成third_top层的创建。

（7）在“装配导航器”窗口中的装配部件上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建基准坐标系。选择下拉菜单命令，系统弹出“基准CSYS”对话框，单击按钮，完成基准坐标系的创建。

Step3.创建图8.3.54所示的修剪体特征1。

（1）选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）选取图8.3.55所示的实体为目标体和刀具体。

（3）调整修剪方向为Z轴正向，使修剪结果如图8.3.54所示。

（4）在“修剪体”对话框中单击按钮，完成修剪体特征1的创建（隐藏刀具体）。

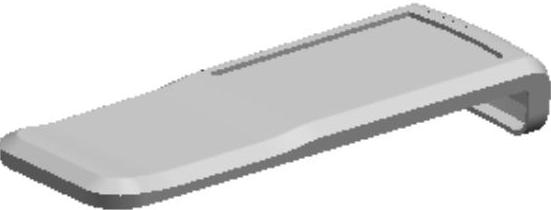

图8.3.54 修剪体特征1

(www.daowen.com)

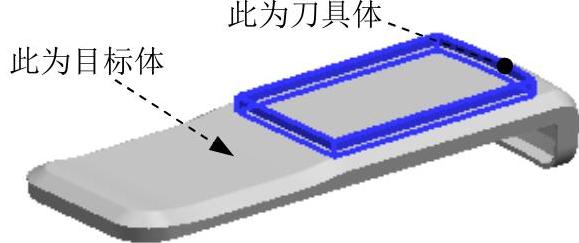

图8.3.55 选取目标体和刀具体

Step4.创建图8.3.56所示的拉伸特征1。

（1）选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图8.3.57所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）在区域的下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，在其下的文本框中输入10；其他参数采用系统默认设置值。

（4）在区域的下拉列表中选择选项。

（5）在“拉伸”对话框中单击按钮，完成拉伸特征1的创建。

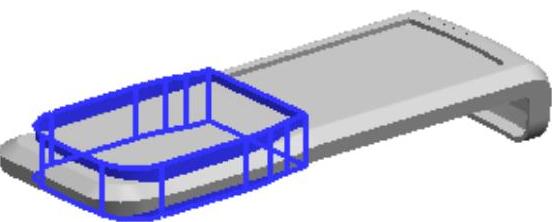

图8.3.56 拉伸特征1

图8.3.57 绘制截面草图

Step5.设置隐藏。

（1）选择下拉菜单命令，系统弹出“类选择”对话框。

（2）单击“类选择”对话框区域的按钮，系统弹出“根据类型选择”对话框。选择对话框列表中的和选项；单击按钮，系统再次弹出“类选择”对话框，单击对话框区域的按钮。

（3）在“类选择”对话框中单击按钮，完成对设置对象的隐藏。

Step6.保存零件模型。
