WAVE几何链接器:连接你的创意

WAVE(What-if Alternative Value Engineering)是美国UGS公司在其核心产品Unigraphics(简称UG)上进行的一项软件开发,是一种实现产品装配的各组件间关联建模的技术,提供了实际工程产品设计中所需要的自顶向下的设计环境。WAVE的存在不仅使得上下级之间的部件实现了外形和尺寸等的传递性(相关性),在同级别中也实现了传递性。本节将介绍创建同级别间传递性的一般操作过程。

1.创建链接部件

WAVE几何链接器是用于组件之间关联性复制几何体的工具。一般来讲,关联性复制几何体可以在任意两个组件之间进行,可以是同级组件,也可以在上下级组件之间。创建链接部件的一般操作过程为:

Step1.打开文件D:\ugdc8.8\work\ch08.01\moxing.prt。

Step2.在左侧的资源工具条区单击装配导航器按钮978-7-111-48786-9-Chapter08-1.jpg,在装配导航器区的空白处右击,在弹出的快捷菜单中选择978-7-111-48786-9-Chapter08-2.jpg命令。

Step3.在装配导航器区选择978-7-111-48786-9-Chapter08-3.jpg选项并右击,在弹出的快捷菜单中选择978-7-111-48786-9-Chapter08-4.jpg978-7-111-48786-9-Chapter08-5.jpg978-7-111-48786-9-Chapter08-6.jpg命令,系统弹出图8.1.1所示的“创建链接部件”对话框。

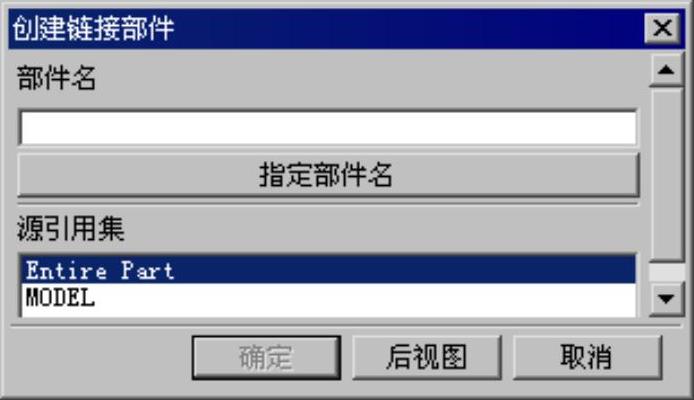

图8.1.1 “创建链接部件”对话框

Step4.在“创建链接部件”对话框中单击978-7-111-48786-9-Chapter08-8.jpg按钮,系统弹出图8.1.2所示的“选择部件名”对话框。

Step5.在“选择部件名”对话框的978-7-111-48786-9-Chapter08-9.jpg文本框中输入链接部件名moxing2,并单击978-7-111-48786-9-Chapter08-10.jpg按钮,系统回到“创建链接部件”对话框。

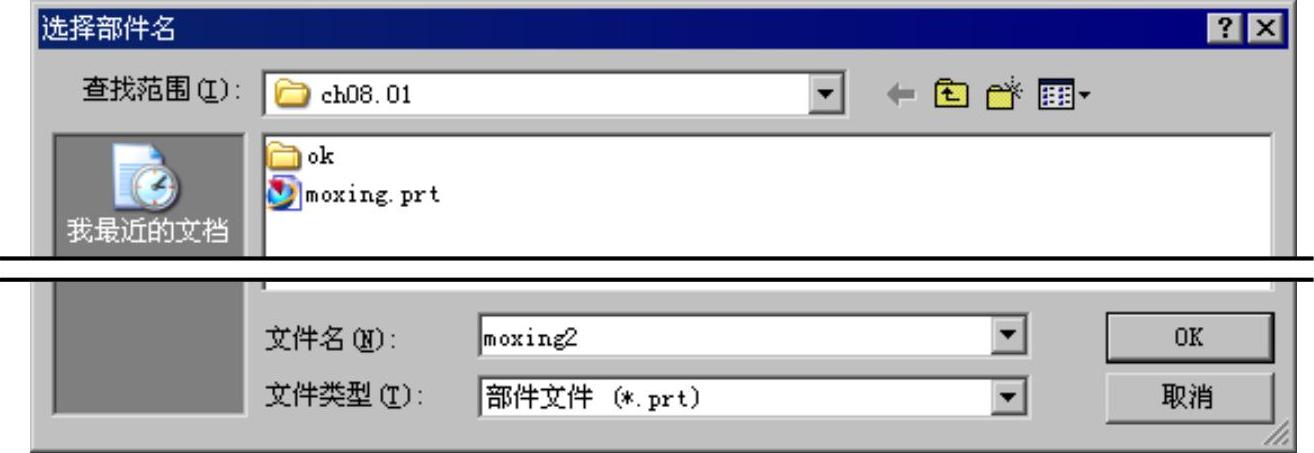

图8.1.2 “选择部件名”对话框

Step6.在“创建链接部件”对话框中选择978-7-111-48786-9-Chapter08-12.jpg选项,单击978-7-111-48786-9-Chapter08-13.jpg按钮,完成链接部件的创建,如图8.1.3所示。


图8.1.3 创建链接部件(www.daowen.com)

2.编辑链接部件

从模型上得到所需的信息后要对创建的链接部件进一步细化。下面就上述例子继续讲解链接部件的编辑步骤。

Step1.分割实体。选择下拉菜单978-7-111-48786-9-Chapter08-15.jpg978-7-111-48786-9-Chapter08-16.jpg978-7-111-48786-9-Chapter08-17.jpg978-7-111-48786-9-Chapter08-18.jpg978-7-111-48786-9-Chapter08-19.jpg命令,系统弹出“修剪体”对话框。

Step2.选取图8.1.4所示的实体为修剪的目标片体,单击鼠标中键,然后选取图8.1.4所示的曲面为刀具片体。

Step3.单击978-7-111-48786-9-Chapter08-20.jpg按钮,完成修剪体的创建。

Step4.隐藏分割面。选择下拉菜单978-7-111-48786-9-Chapter08-21.jpg978-7-111-48786-9-Chapter08-22.jpg978-7-111-48786-9-Chapter08-23.jpg978-7-111-48786-9-Chapter08-24.jpg978-7-111-48786-9-Chapter08-25.jpg命令,系统弹出“类选择”对话框。

Step5.选取图8.1.5所示的曲面,单击978-7-111-48786-9-Chapter08-26.jpg按钮,完成分割面的隐藏操作,结果如图8.1.6所示。

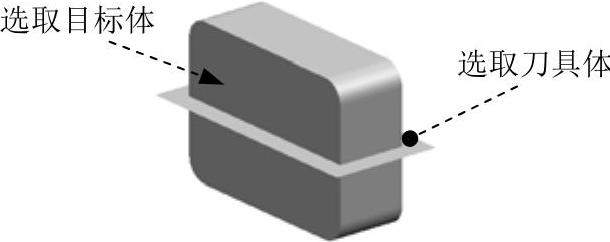

图8.1.4 选取修剪体特征参照

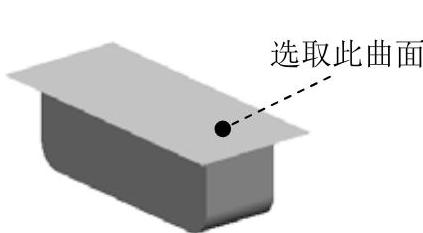

图8.1.5 选取隐藏曲面


图8.1.6 隐藏分割面

Step6.选择下拉菜单978-7-111-48786-9-Chapter08-30.jpg978-7-111-48786-9-Chapter08-31.jpg978-7-111-48786-9-Chapter08-32.jpg命令。
