失败处理:如何应对7.2倒圆角问题?

时间:2023-06-18 理论教育 版权反馈
【摘要】:在对创建的模型进行倒圆角的时候,模型的有些面会对倒圆角造成阻碍,致使倒圆角失败或报错。图7.2.1 倒圆角处理倒圆角失败处理一般操作步骤如下:Step1.打开文件D:\ugdc8.8\work\ch07.02\corner.prtStep2.选择下拉菜单命令,系统弹出“边倒圆”对话框。选取图7.2.2所示的边为边倒圆参照,并单击按钮。当然,在做非设计圆角时也可以尝试用作曲面的方法创建,也能收到同样的效果。

失败处理:如何应对7.2倒圆角问题?

在对创建的模型进行倒圆角的时候,模型的有些面会对倒圆角造成阻碍,致使倒圆角失败或报错。在遇到这种情况的时候,可以先对阻碍的面进行偏置,然后再进行倒圆角,完成倒圆角操作后再将有阻碍的面偏置回原来的位置,图7.2.1所示为使用此方法处理后的倒圆角结果。

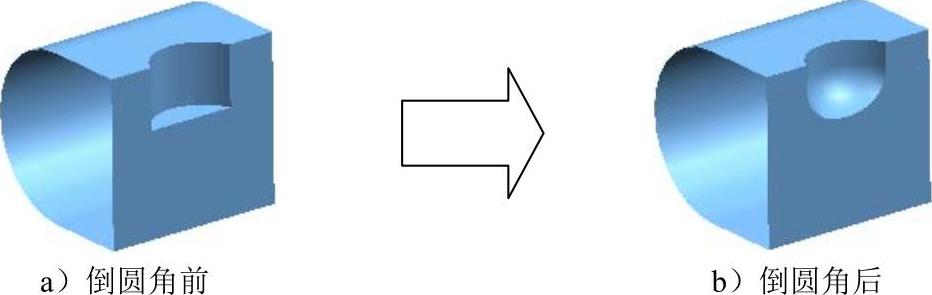

图7.2.1 倒圆角处理

倒圆角失败处理一般操作步骤如下:

Step1.打开文件D:\ugdc8.8\work\ch07.02\corner.prt

Step2.选择下拉菜单978-7-111-48786-9-Chapter07-412.jpg978-7-111-48786-9-Chapter07-413.jpg978-7-111-48786-9-Chapter07-414.jpg978-7-111-48786-9-Chapter07-415.jpg978-7-111-48786-9-Chapter07-416.jpg命令,系统弹出“边倒圆”对话框。

(1)在978-7-111-48786-9-Chapter07-417.jpg区域978-7-111-48786-9-Chapter07-418.jpg文本框中输入6;在978-7-111-48786-9-Chapter07-419.jpg区域取消选中978-7-111-48786-9-Chapter07-420.jpg复选框

(2)选取图7.2.2所示的边为边倒圆参照,并单击978-7-111-48786-9-Chapter07-421.jpg按钮

(3)系统提示:不能终止面倒圆,先对相邻边缘倒圆以减小半径(图7.2.3),关闭“边倒圆”对话框。

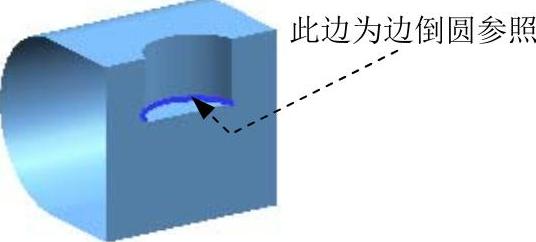

图7.2.2 选取边倒圆参照

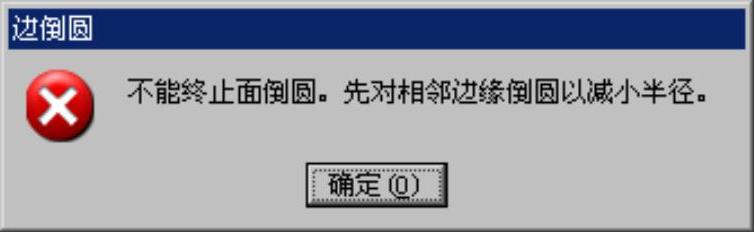

图7.2.3 “边倒圆”对话框

Step3.选择下拉菜单978-7-111-48786-9-Chapter07-424.jpg978-7-111-48786-9-Chapter07-425.jpg978-7-111-48786-9-Chapter07-426.jpg978-7-111-48786-9-Chapter07-427.jpg978-7-111-48786-9-Chapter07-428.jpg命令,系统弹出“偏置面”对话框。

(1)选取图7.2.4所示的平面为偏置面参照。

(2)在978-7-111-48786-9-Chapter07-429.jpg区域978-7-111-48786-9-Chapter07-430.jpg的文本框中输入4,单击978-7-111-48786-9-Chapter07-431.jpg按钮使偏置方向向外。(www.daowen.com)

(3)在“偏置面”对话框中单击978-7-111-48786-9-Chapter07-432.jpg按钮,完成偏置面的操作。

Step4.选择下拉菜单978-7-111-48786-9-Chapter07-433.jpg978-7-111-48786-9-Chapter07-434.jpg978-7-111-48786-9-Chapter07-435.jpg978-7-111-48786-9-Chapter07-436.jpg978-7-111-48786-9-Chapter07-437.jpg命令,系统弹出“边倒圆”对话框。

(1)在978-7-111-48786-9-Chapter07-438.jpg区域978-7-111-48786-9-Chapter07-439.jpg的文本框中输入6。

(2)选取图7.2.5所示的边为边倒圆。

(3)在“边倒圆”对话框中单击978-7-111-48786-9-Chapter07-440.jpg按钮,完成边倒圆的创建。

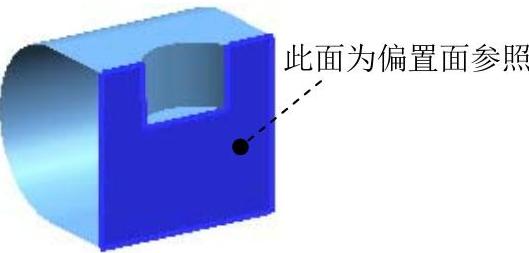

图7.2.4 选取偏置面参照


图7.2.5 边倒圆特征

Step5.选择下拉菜单978-7-111-48786-9-Chapter07-443.jpg978-7-111-48786-9-Chapter07-444.jpg978-7-111-48786-9-Chapter07-445.jpg978-7-111-48786-9-Chapter07-446.jpg978-7-111-48786-9-Chapter07-447.jpg命令,系统弹出“偏置面”对话框。

(1)选取Step3创建的平面为偏置面参照。

(2)在978-7-111-48786-9-Chapter07-448.jpg区域的978-7-111-48786-9-Chapter07-449.jpg文本框中输入4,偏置方向向内。

(3)在“偏置面”对话框中单击978-7-111-48786-9-Chapter07-450.jpg按钮,完成偏置面的操作。

说明:此处只是针对一种情况的讲解,对于此种情况可能还有其他方法解决,不再一一列举。当然,在做非设计圆角时也可以尝试用作曲面的方法创建,也能收到同样的效果。
