如何在设计软件中创建样式圆角

时间:2023-06-18 理论教育 版权反馈
【摘要】:图7.1.24 “样式圆角”对话框图7.1.24所示“样式圆角”对话框中部分选项的说明如下:区域:用于控制曲面的形状。2.根据曲线方式下面以图7.1.25为例来说明根据曲线方式创建样式圆角的一般操作过程。Step2.选择下拉菜单命令,系统弹出图7.1.26所示的“样式圆角”对话框。在绘图区选取图7.1.29所示的曲线集1作为第一面上的样式圆角轮廓线,单击中键确定;选取图7.1.30所示的曲线集2作为第二面上的样式圆角轮廓线,单击中键确定。

如何在设计软件中创建样式圆角

创建样式圆角的方式有三种,即规律方式、曲线方式和配置文件方式。下面分别对这三种类型进行介绍。

1.根据规律方式

下面以图7.1.19为例来说明根据规律方式创建样式圆角的一般操作过程。


图7.1.19 样式圆角的创建

Step1.打开文件D:\ugdc8.8\work\ch07.01\styled_blend.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter07-232.jpg978-7-111-48786-9-Chapter07-233.jpg978-7-111-48786-9-Chapter07-234.jpg978-7-111-48786-9-Chapter07-235.jpg978-7-111-48786-9-Chapter07-236.jpg命令,系统弹出图7.1.20所示的“样式圆角”对话框。


图7.1.20 “样式圆角”对话框

图7.1.20所示“样式圆角”对话框中各个选项的说明如下:

978-7-111-48786-9-Chapter07-238.jpg下拉列表:包含“规律”、“曲线”和“轮廓”三种创建过渡曲面的方式。

978-7-111-48786-9-Chapter07-239.jpg978-7-111-48786-9-Chapter07-240.jpg:使用圆管道与曲面的相交线作为相切约束线来创建过渡曲面。

978-7-111-48786-9-Chapter07-241.jpg978-7-111-48786-9-Chapter07-242.jpg:使用用户定义的相切线来创建过渡曲面。

978-7-111-48786-9-Chapter07-243.jpg978-7-111-48786-9-Chapter07-244.jpg:使用通过轮廓曲线的圆管道与两组曲面的相交线作为相切约束线来创建过渡曲面。

978-7-111-48786-9-Chapter07-245.jpg区域:定义创建样式圆角的面链。

978-7-111-48786-9-Chapter07-246.jpg978-7-111-48786-9-Chapter07-247.jpg:选取要创建圆角面的第一组曲面。

978-7-111-48786-9-Chapter07-248.jpg978-7-111-48786-9-Chapter07-249.jpg:选取要创建圆角面的第二组曲面。

978-7-111-48786-9-Chapter07-250.jpg978-7-111-48786-9-Chapter07-251.jpg:单击其后的978-7-111-48786-9-Chapter07-252.jpg按钮,可使圆角方向变为反向。

978-7-111-48786-9-Chapter07-253.jpg978-7-111-48786-9-Chapter07-254.jpg:单击区域中的978-7-111-48786-9-Chapter07-255.jpg按钮,可在图形区选取一曲线作为圆角面的中心线,如果用户不选取中心线,则系统会自动将第一组曲面和第二组曲面的交线作为中心线。

978-7-111-48786-9-Chapter07-256.jpg978-7-111-48786-9-Chapter07-257.jpg:单击其后的反向按钮978-7-111-48786-9-Chapter07-258.jpg,可使中心曲线的方向变为系统默认方向的反方向。

978-7-111-48786-9-Chapter07-259.jpg978-7-111-48786-9-Chapter07-260.jpg:圆角面的控制脊线。取消选中978-7-111-48786-9-Chapter07-261.jpg复选框时,可单击978-7-111-48786-9-Chapter07-262.jpg后的978-7-111-48786-9-Chapter07-263.jpg按钮在图形区选择一曲线作为脊线;当选中978-7-111-48786-9-Chapter07-264.jpg复选框时,系统会自动将第一组曲面和第二组曲面的交线作为圆角面的控制脊线。978-7-111-48786-9-Chapter07-265.jpg区域:定义与曲面相连接的样式圆角曲面方向。

978-7-111-48786-9-Chapter07-266.jpg978-7-111-48786-9-Chapter07-267.jpg下拉列表:第一组曲面的方向。

978-7-111-48786-9-Chapter07-268.jpg978-7-111-48786-9-Chapter07-269.jpg:不指定方向。

978-7-111-48786-9-Chapter07-270.jpg978-7-111-48786-9-Chapter07-271.jpg:垂直于第一组曲面。

978-7-111-48786-9-Chapter07-272.jpg978-7-111-48786-9-Chapter07-273.jpg:以等参数曲线的U方向作为第一组曲面的方向。

978-7-111-48786-9-Chapter07-274.jpg978-7-111-48786-9-Chapter07-275.jpg:以等参数曲线的V方向作为第一组曲面的方向。

978-7-111-48786-9-Chapter07-276.jpg978-7-111-48786-9-Chapter07-277.jpg下拉列表:第二组曲面的方向与“面链1”下拉列表相似。

Step3.在下拉列表中选择978-7-111-48786-9-Chapter07-278.jpg选项,在绘图区选取图7.1.21所示的曲面1作为第一组曲面,此时曲面上出现图7.1.22所示的法向箭头,单击鼠标中键确认。

Step4.在图形区中选取图7.1.22所示的曲面2作为第二组曲面,单击鼠标中键确认。此时系统自动生成图7.1.23所示的中心曲线,即两曲面的交线。单击978-7-111-48786-9-Chapter07-279.jpg区域的“反向”按钮978-7-111-48786-9-Chapter07-280.jpg使其方向如图7.1.23所示。


图7.1.21 选取曲面1

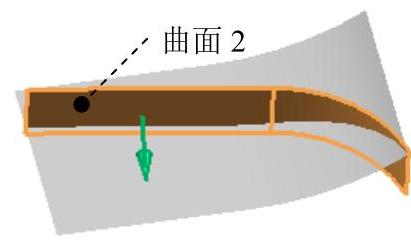

图7.1.22 选取曲面2

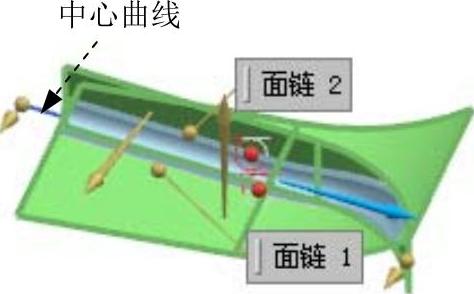

图7.1.23 中心曲线

注意:在选取面1和面2时,通过单击调整面的方向,使箭头指向另一个曲面。

Step5.在图7.1.24所示的“样式圆角”对话框978-7-111-48786-9-Chapter07-284.jpg区域中选中978-7-111-48786-9-Chapter07-285.jpg复选框;在控制类型下拉列表中选择978-7-111-48786-9-Chapter07-286.jpg选项;在978-7-111-48786-9-Chapter07-287.jpg类型下拉列表中选择978-7-111-48786-9-Chapter07-288.jpg选项;单击978-7-111-48786-9-Chapter07-289.jpg中的978-7-111-48786-9-Chapter07-290.jpg,在978-7-111-48786-9-Chapter07-291.jpg文本框中输入10,在978-7-111-48786-9-Chapter07-292.jpg下拉列表中选择978-7-111-48786-9-Chapter07-293.jpg选项;单击978-7-111-48786-9-Chapter07-294.jpg中的978-7-111-48786-9-Chapter07-295.jpg,在978-7-111-48786-9-Chapter07-296.jpg文本框中输入10,在978-7-111-48786-9-Chapter07-297.jpg下拉列表中选择978-7-111-48786-9-Chapter07-298.jpg选项。

Step6.在“样式圆角”对话框978-7-111-48786-9-Chapter07-299.jpg区域中选择978-7-111-48786-9-Chapter07-300.jpg选项;在978-7-111-48786-9-Chapter07-301.jpg区域978-7-111-48786-9-Chapter07-302.jpg下拉列表中选择978-7-111-48786-9-Chapter07-303.jpg选项。

Step7.在“样式圆角”对话框中单击978-7-111-48786-9-Chapter07-304.jpg按钮,完成圆角的创建。

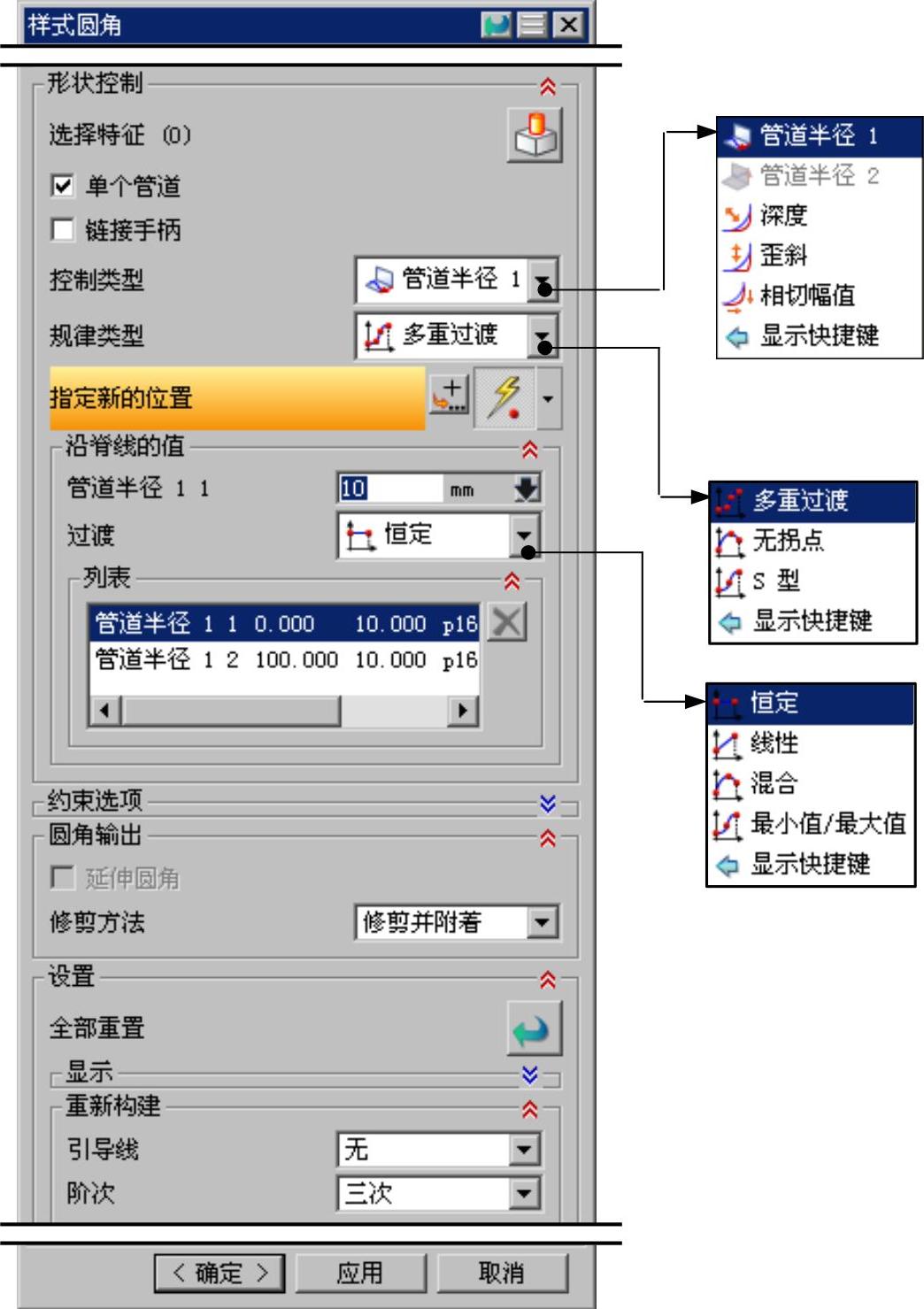

图7.1.24 “样式圆角”对话框

图7.1.24所示“样式圆角”对话框中部分选项的说明如下:

978-7-111-48786-9-Chapter07-306.jpg区域:用于控制曲面的形状。

978-7-111-48786-9-Chapter07-307.jpg978-7-111-48786-9-Chapter07-308.jpg(单个管道):选中此复选框用于开启和关闭单个管道控制圆角。该选项在参数更改的同时,关联运用到所有的曲面。

978-7-111-48786-9-Chapter07-309.jpg978-7-111-48786-9-Chapter07-310.jpg(链接手柄):选中此复选框用于开启和关闭链接手柄。除了非拐、S型和动态过渡类型外,该选项可以链接图形窗口中所有可用的手柄,系统将以用户拖动手柄的相同距离移动其他的手柄。

978-7-111-48786-9-Chapter07-311.jpg978-7-111-48786-9-Chapter07-312.jpg下拉列表:定义圆角面的形状控制类型。






978-7-111-48786-9-Chapter07-323.jpg978-7-111-48786-9-Chapter07-324.jpg下拉列表:包含多重过渡、非拐、S型三个选项。





978-7-111-48786-9-Chapter07-333.jpg978-7-111-48786-9-Chapter07-334.jpg下拉列表:定义圆角过渡类型,包含恒定、线性、圆角和最大值/最小值四种类型。




978-7-111-48786-9-Chapter07-341.jpg978-7-111-48786-9-Chapter07-342.jpg:由曲面的最大值和最小值之间的过渡来确定曲面的过渡。

978-7-111-48786-9-Chapter07-343.jpg978-7-111-48786-9-Chapter07-344.jpg区域:定义样式圆角曲面的修剪和附着方式。

978-7-111-48786-9-Chapter07-345.jpg978-7-111-48786-9-Chapter07-346.jpg:修剪圆角并将其附着到底层的面集上。

978-7-111-48786-9-Chapter07-347.jpg978-7-111-48786-9-Chapter07-348.jpg:不修剪输入曲面。

978-7-111-48786-9-Chapter07-349.jpg978-7-111-48786-9-Chapter07-350.jpg:修剪输入曲面。

2.根据曲线方式

下面以图7.1.25为例来说明根据曲线方式创建样式圆角的一般操作过程。

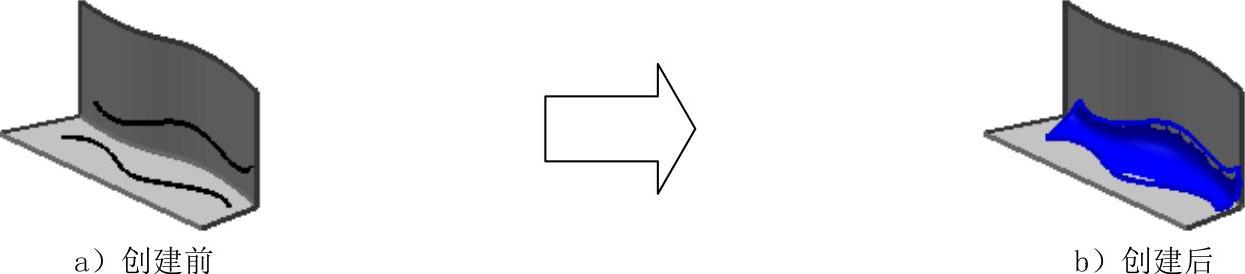

图7.1.25 根据曲线方式创建样式圆角

Step1.打开文件D:\ugdc8.8\work\ch07.01\styled_blend_1.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter07-352.jpg978-7-111-48786-9-Chapter07-353.jpg978-7-111-48786-9-Chapter07-354.jpg978-7-111-48786-9-Chapter07-355.jpg978-7-111-48786-9-Chapter07-356.jpg命令,系统弹出图7.1.26所示的“样式圆角”对话框。

Step3.在“样式圆角”对话框的978-7-111-48786-9-Chapter07-357.jpg下拉列表中选择978-7-111-48786-9-Chapter07-358.jpg选项。

Step4.定义曲面。在绘图区选取图7.1.27所示的曲面1作为第一组曲面,单击中键确定;选取图7.1.28所示的曲面2作为第二组曲面,单击中键确定。

Step5.定义轮廓线。在绘图区选取图7.1.29所示的曲线集1作为第一面上的样式圆角轮廓线,单击中键确定;选取图7.1.30所示的曲线集2作为第二面上的样式圆角轮廓线,单击中键确定。

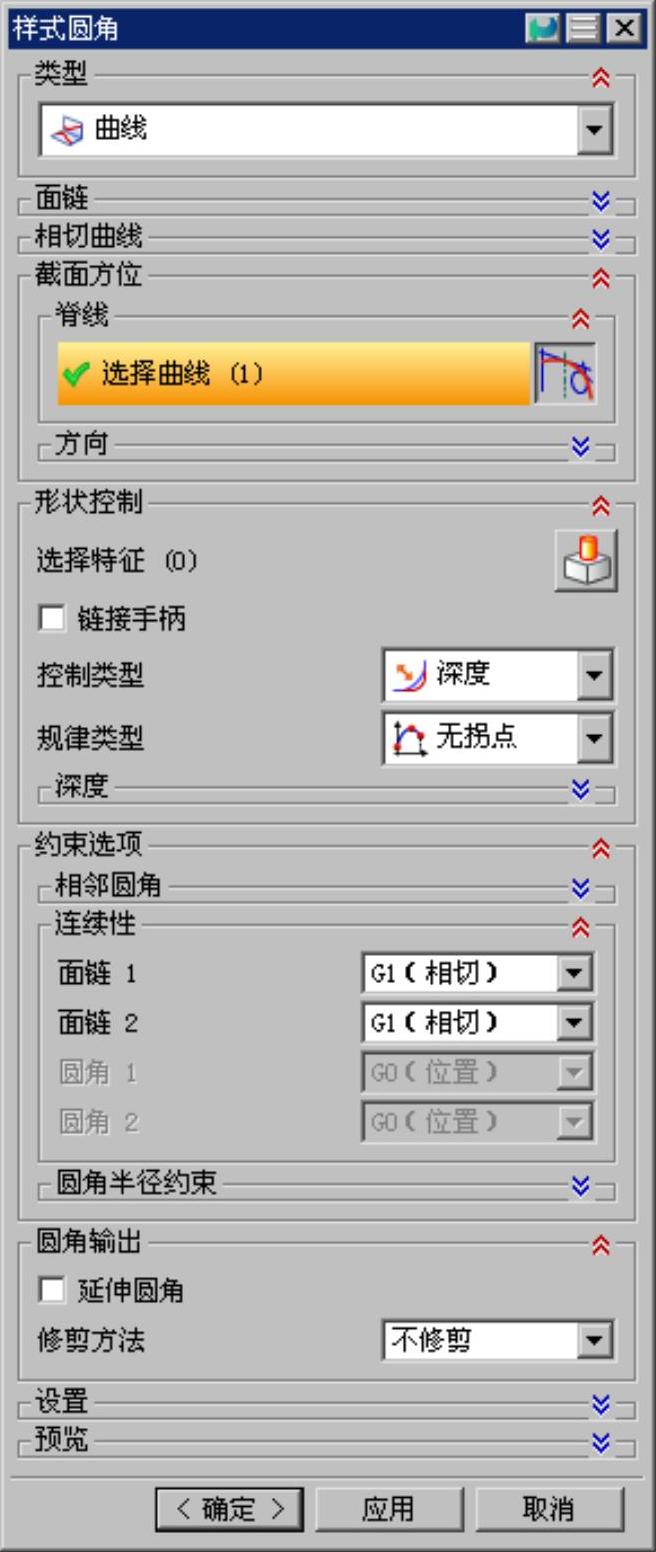

图7.1.26 “样式圆角”对话框

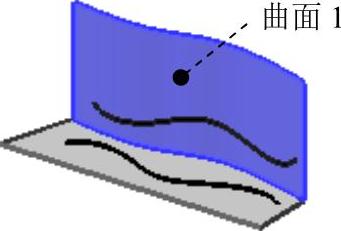

图7.1.27 选取曲面1

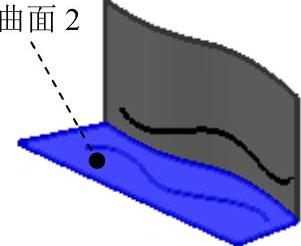

图7.1.28 选取曲面2

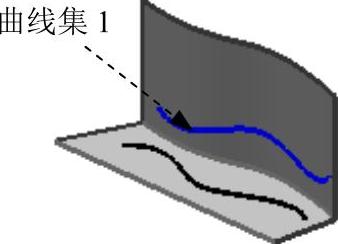

图7.1.29 选取曲线集1


图7.1.30 选取曲线集2

Step6.定义脊线。在978-7-111-48786-9-Chapter07-364.jpg区域单击978-7-111-48786-9-Chapter07-365.jpg按钮,选择两曲面的交线为脊线。

Step7.定义形状控制。在978-7-111-48786-9-Chapter07-366.jpg区域的978-7-111-48786-9-Chapter07-367.jpg下拉列表中选择978-7-111-48786-9-Chapter07-368.jpg选项,在978-7-111-48786-9-Chapter07-369.jpg下拉列表中选择978-7-111-48786-9-Chapter07-370.jpg选项。

Step8.定义样式圆角的连续性。在978-7-111-48786-9-Chapter07-371.jpg区域的978-7-111-48786-9-Chapter07-372.jpg下拉列表中选择978-7-111-48786-9-Chapter07-373.jpg选项,在978-7-111-48786-9-Chapter07-374.jpg下拉列表中选择978-7-111-48786-9-Chapter07-375.jpg选项;其他参数采用系统默认设置值。在978-7-111-48786-9-Chapter07-376.jpg区域的978-7-111-48786-9-Chapter07-377.jpg下拉列表选择978-7-111-48786-9-Chapter07-378.jpg选项,其他参数采用系统默认设置值。

Step9.在“样式圆角”对话框中单击978-7-111-48786-9-Chapter07-379.jpg按钮,完成圆角的创建。

3.根据配置文件方式

下面以图7.1.31为例来说明根据曲线方式创建样式圆角的一般操作过程。

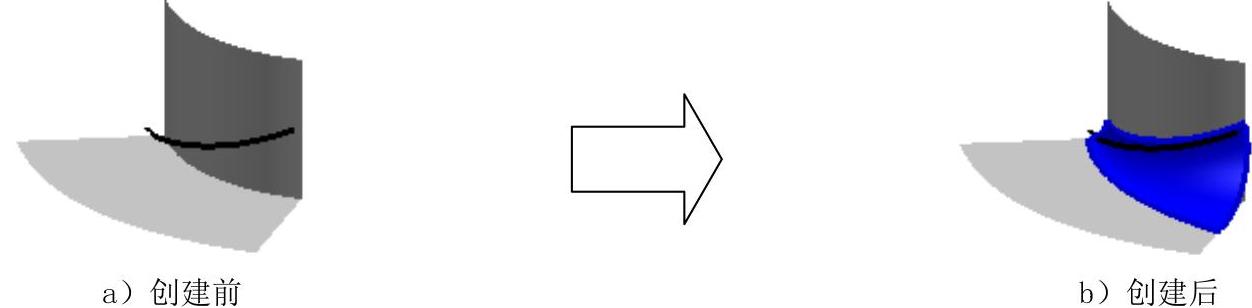

图7.1.31 根据配置文件创建样式圆角

Step1.打开文件D:\ugdc8.8\work\ch07.01\styled_blend_2.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter07-381.jpg978-7-111-48786-9-Chapter07-382.jpg978-7-111-48786-9-Chapter07-383.jpg978-7-111-48786-9-Chapter07-384.jpg978-7-111-48786-9-Chapter07-385.jpg命令,系统弹出 “样式圆角”对话框。

Step3.在“样式圆角”对话框978-7-111-48786-9-Chapter07-386.jpg区域下拉列表中选择978-7-111-48786-9-Chapter07-387.jpg选项。

Step4.定义曲面。在图形区选取图7.1.32所示的曲面1作为第一组曲面,单击“反向”按钮978-7-111-48786-9-Chapter07-388.jpg,单击中键确定;选取图7.1.33所示的曲面2作为第二组曲面,调整曲面的方向如图7.1.33所示。


图7.1.32 选取曲面1


图7.1.33 选取曲面2

Step5.定义轮廓和中心曲线。在978-7-111-48786-9-Chapter07-391.jpg区域单击978-7-111-48786-9-Chapter07-392.jpg按钮,选择图7.1.34所示的曲面边线为轮廓线,在978-7-111-48786-9-Chapter07-393.jpg区域单击978-7-111-48786-9-Chapter07-394.jpg按钮,选择图7.1.35所示的曲面边线作为中心曲线。

Step6.定义形状控制。在978-7-111-48786-9-Chapter07-395.jpg区域的978-7-111-48786-9-Chapter07-396.jpg下拉列表中选择978-7-111-48786-9-Chapter07-397.jpg选项,在978-7-111-48786-9-Chapter07-398.jpg下拉列表中选择978-7-111-48786-9-Chapter07-399.jpg选项。

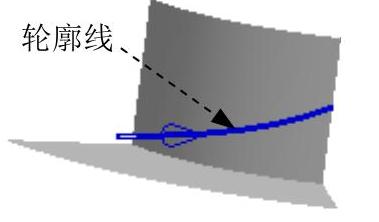

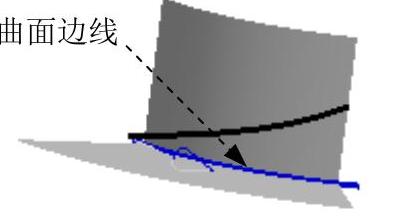

图7.1.34 选取轮廓线


图7.1.35 选取中心曲线

Step7.定义样式圆角的连续性。在978-7-111-48786-9-Chapter07-402.jpg区域的978-7-111-48786-9-Chapter07-403.jpg下拉列表中选择978-7-111-48786-9-Chapter07-404.jpg选项,在978-7-111-48786-9-Chapter07-405.jpg下拉列表中选择978-7-111-48786-9-Chapter07-406.jpg选项;其他参数采用系统默认的设置值。在978-7-111-48786-9-Chapter07-407.jpg区域的978-7-111-48786-9-Chapter07-408.jpg下拉列表中选择978-7-111-48786-9-Chapter07-409.jpg选项,其他参数采用系统默认的设置值。

Step8.在“样式圆角”对话框中单击978-7-111-48786-9-Chapter07-410.jpg按钮,完成圆角的创建。
