使用978-7-111-48786-9-Chapter06-499.jpg命令可以用于修改曲面的边。下面以图6.5.15为例来说明更改片体边缘的一般操作过程。

Step1.打开文件D:\ugdc8.8\work\ch06.05\change_edge.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter06-500.jpg978-7-111-48786-9-Chapter06-501.jpg978-7-111-48786-9-Chapter06-502.jpg978-7-111-48786-9-Chapter06-503.jpg978-7-111-48786-9-Chapter06-504.jpg命令,系统弹出“更改边”对话框(一)。

Step3.在图形区选取图6.5.15a所示的曲面,系统弹出“更改边”对话框(二)。

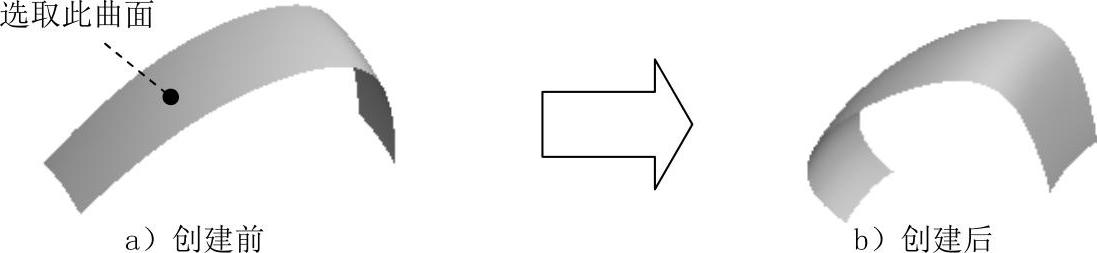

图6.5.15 更改片体边缘

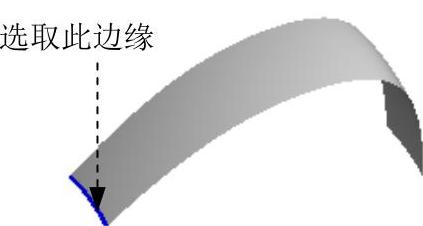

图6.5.16 选取边缘曲线

Step4.在图形区选取图6.5.16所示的曲面边缘,系统弹出图6.5.17所示的“更改边”对话框(三)。单击对话框中的978-7-111-48786-9-Chapter06-507.jpg按钮,系统弹出图6.5.18所示的“更改边”对话框(四)。

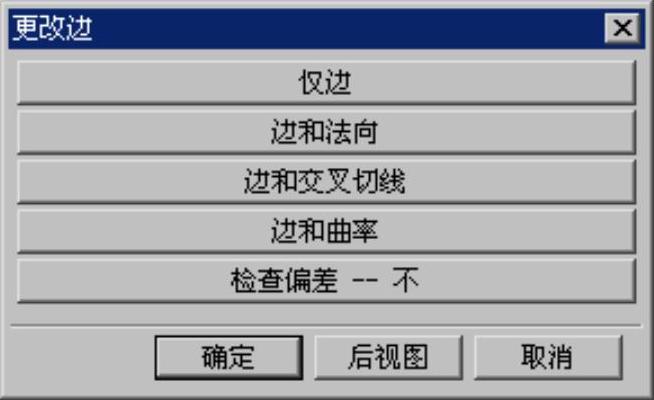

图6.5.17 “更改边”对话框(三)

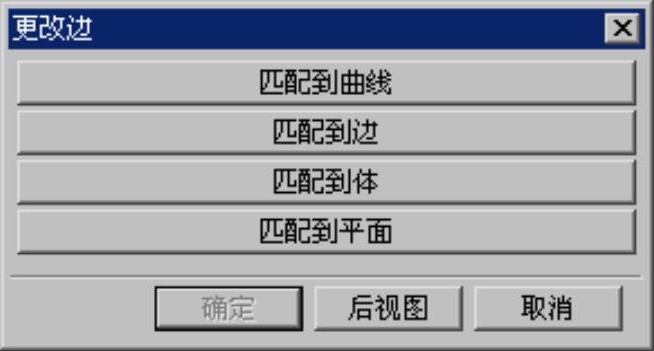

图6.5.18 “更改边”对话框(四)

Step5.在“更改边”对话框(四)对话框中单击978-7-111-48786-9-Chapter06-510.jpg按钮,系统弹出“平面”对话框,在978-7-111-48786-9-Chapter06-511.jpg下拉列表中选择978-7-111-48786-9-Chapter06-512.jpg选项,在978-7-111-48786-9-Chapter06-513.jpg区域的978-7-111-48786-9-Chapter06-514.jpg文本框中输入0,单击对话框中的978-7-111-48786-9-Chapter06-515.jpg按钮,系统弹出“更改边”对话框(一)。(www.daowen.com)

Step6.单击“更改边”对话框(一)中的978-7-111-48786-9-Chapter06-516.jpg按钮,完成片体边缘的更改。

图6.5.17所示“更改边”对话框(三)中各按钮的说明如下:

978-7-111-48786-9-Chapter06-517.jpg978-7-111-48786-9-Chapter06-518.jpg:用于修改选中的边。

978-7-111-48786-9-Chapter06-519.jpg978-7-111-48786-9-Chapter06-520.jpg:用于修改选中的边及其法向。

978-7-111-48786-9-Chapter06-521.jpg978-7-111-48786-9-Chapter06-522.jpg:用于修改选中的边及其横向斜率。

978-7-111-48786-9-Chapter06-523.jpg978-7-111-48786-9-Chapter06-524.jpg:将选中的边及其横向斜率与其他对象相匹配,且可以使曲面间的曲率连续。

978-7-111-48786-9-Chapter06-525.jpg978-7-111-48786-9-Chapter06-526.jpg:当匹配用于定位和相切的自由曲面时,选择“检查偏差”可提供曲面变形程度的信息。

图6.5.18所示“更改边”对话框(四)中各按钮的说明如下:

978-7-111-48786-9-Chapter06-527.jpg978-7-111-48786-9-Chapter06-528.jpg:用于将曲面的边缘与选定的曲线匹配。

978-7-111-48786-9-Chapter06-529.jpg978-7-111-48786-9-Chapter06-530.jpg:用于将曲面的边缘与其他实体的边缘匹配。

978-7-111-48786-9-Chapter06-531.jpg978-7-111-48786-9-Chapter06-532.jpg:用于将实体的边缘与其他实体匹配。

978-7-111-48786-9-Chapter06-533.jpg978-7-111-48786-9-Chapter06-534.jpg:使实体边缘位于指定平面内。
