命令用于修改或替换片体的现有边界，也可以移除修剪、移除片体上独立的孔和延伸边界，使用此命令编辑后的曲面将丢失参数，属于非参数化编辑命令，下面将具体介绍。

1．移除孔

使用“移除孔”功能允许用户移除曲面上的孔。下面以图6.5.4为例来说明从片体中移除孔的一般操作过程。

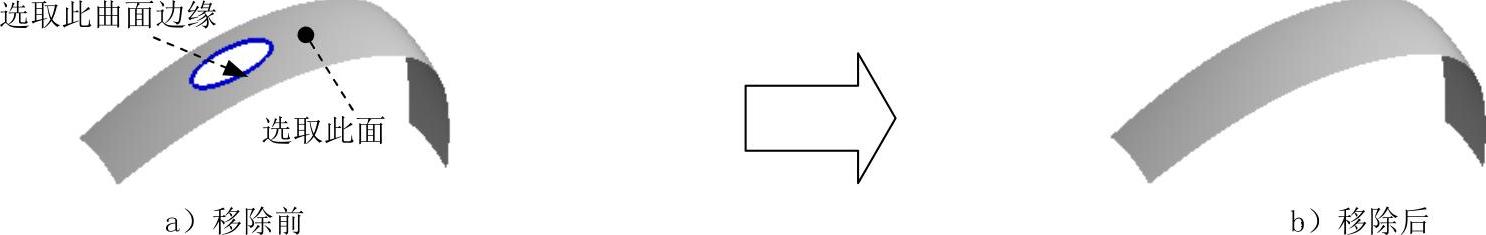

图6.5.4 从片体中移除孔

Step1.打开文件D:\ugdc8.8\work\ch06.05\boundary_1.prt。

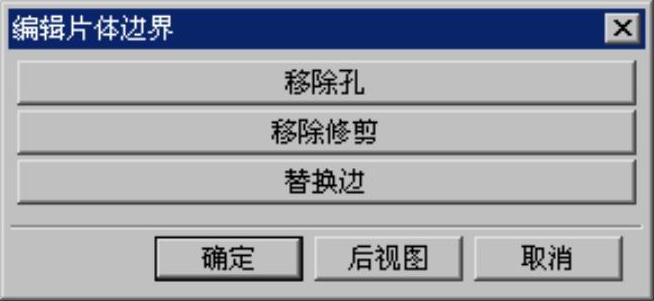

Step2.选择下拉菜单命令，系统弹出图6.5.5所示的“编辑片体边界”对话框（一）。

Step3.在图形区选取图6.5.4a所示的曲面，系统弹出图6.5.6所示的“编辑片体边界”对话框（二）。单击对话框中的按钮，系统弹出图6.5.7所示的“确认”对话框。

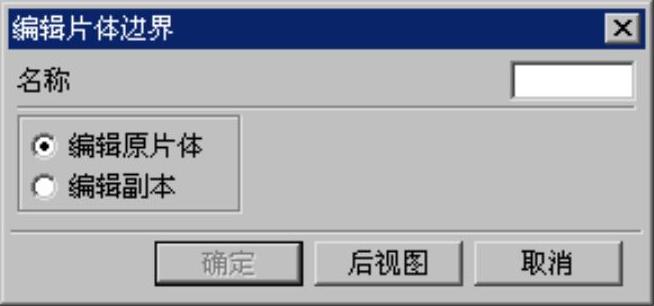

图6.5.5 “编辑片体边界”对话框（一）

图6.5.6 “编辑片体边界”对话框（二）

Step4.单击按钮，系统弹出图6.5.8所示的“选择要移除的孔”对话框。

Step5.在绘图区选取图6.5.4a所示的曲面边缘，单击按钮，系统弹出“编辑片体边界”对话框（一），单击对话框中的按钮，完成移除孔操作。

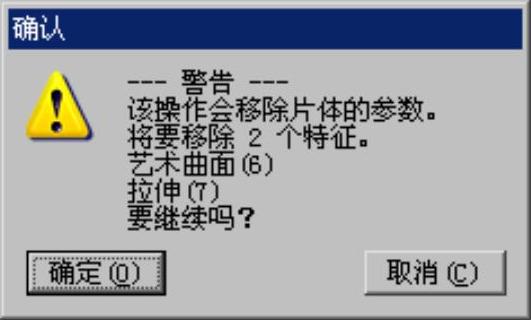

图6.5.7 “确认”对话框

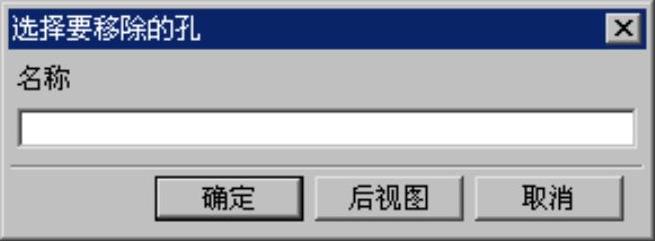

图6.5.8 “选择要移除的孔”对话框

2．移除修剪

使用“移除修剪”功能可以移除在片体上所做的修剪（如边界修剪和孔），或将片体恢复至参数四边形的形状。下面以图6.5.9为例来说明将多边形面恢复至四边形面的的一般操作过程。

Step1.打开文件D:\ugdc8.8\work\ch06.05\boundary_2.prt。

Step2.选择下拉菜单命令，系统弹出“编辑片体边界”对话框（一）。

Step3.在图形区选取图6.5.10所示的面，系统弹出“编辑片体边界”对话框（二）。单击对话框中的按钮，系统弹出“确认”对话框。

Step4.在系统弹出的“确认”对话框中单击按钮，系统弹出“编辑片体边界”对话框（一），单击对话框中的按钮，完成曲面的移除修剪操作。

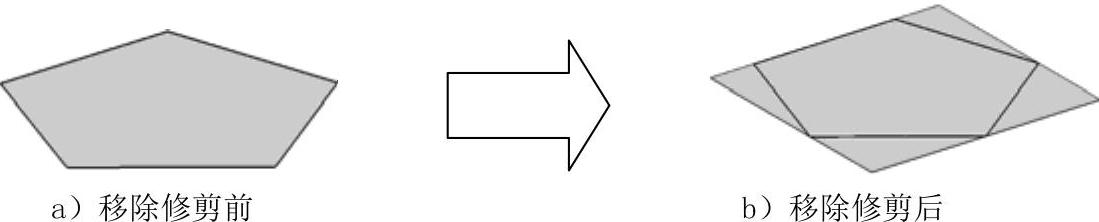

图6.5.9 从片体中移除修剪(www.daowen.com)

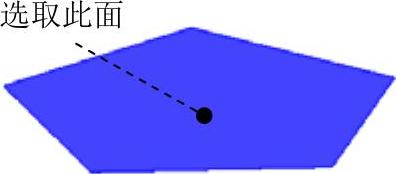

图6.5.10 从片体中移除修剪

3．替换边

替换边就是用片体内或片体外的新边来替换原来的边缘。下面以图6.5.11为例来说明利用片体替换边的一般操作过程。

图6.5.11 片体替换边

Step1.打开文件D:\ugdc8.8\work\ch06.05\boundary_3.prt。

Step2.选择下拉菜单命令，系统弹出“编辑片体边界”对话框（一）。

Step3.在图形区选取图6.5.11a所示的曲面，系统弹出“编辑片体边界”对话框（二）。单击对话框中的按钮，系统弹出“确认”对话框。

Step4.单击按钮，系统弹出“类选择”对话框。在图形区选取图6.5.12所示的曲面边线，然后单击按钮，系统弹出图6.5.13所示的“编辑片体边界”对话框（三）。

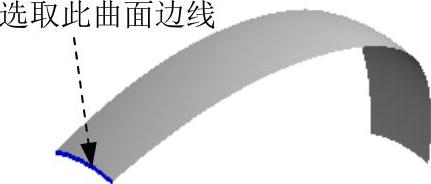

图6.5.12 选取边缘曲线

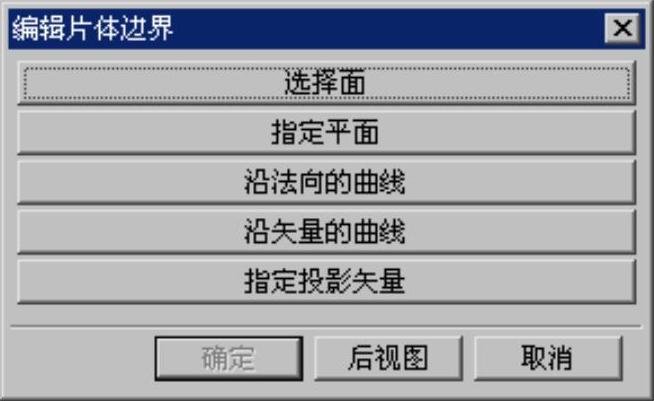

图6.5.13 “编辑片体边界”对话框（三）

Step5.在“编辑片体边界”对话框（三）中单击按钮，系统弹出“平面”对话框；在下拉列表中选择选项，在区域的文本框中输入0，单击对话框中的按钮，然后在弹出的“编辑片体边界”对话框中单击按钮，系统再次弹出“类选择”对话框。

Step6.单击“类选择”对话框中的按钮，在绘图区选取图6.5.14所示的曲面为保留部分，然后单击按钮，系统弹出“编辑片体边界”对话框（一）。

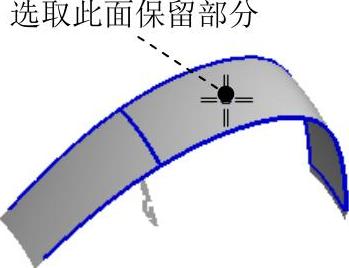

图6.5.14 选取保留部分

Step7.单击“编辑片体边界”对话框（一）中的按钮，完成替换边操作。

图6.5.13所示“编辑片体边界”对话框（三）中各按钮的说明如下：

：用于选择实体的面作为修剪对象。

：单击该按钮，系统弹出“平面”对话框，可利用此对话框指定平面作为片体边界的一部分。

：沿片体的法向投影曲线和边，从而确定片体的边界。

：沿指定的方向矢量投影曲线和边，从而确定片体的边界。

：用于指定投影的方向。
