曲面延伸操作步骤及注意事项

时间:2023-06-18 理论教育 版权反馈
【摘要】:曲面的延伸就是在现有曲面的基础上,通过曲面的边界或曲面上的曲线进行延伸,扩大曲面。图6.2.1所示的延伸曲面的一般操作过程如下。在“延伸曲面”对话框的下拉列表中选择选项,在下拉列表中选择选项,如图6.2.2所示。在图形区选取图6.2.6所示的曲面边线和基准平面1作为测量对象,单击“测量距离”对话框中的按钮,系统返回到“延伸曲面”对话框。图6.2.8 “延伸曲面”对话框图6.2.9 选取延伸拐角Step5.定义延伸长度。

曲面延伸操作步骤及注意事项

曲面的延伸就是在现有曲面的基础上,通过曲面的边界或曲面上的曲线进行延伸,扩大曲面。曲面的一般延伸有“边”和“拐角”两种方式,下面将分别介绍这两种延伸方式的一般用法。

1.“边”延伸

“边”延伸是以参考曲面(被延伸的曲面)的边缘拉伸一个曲面,拉伸方向与曲面的切线方向相同,因而所生成的曲面与参考曲面相切。图6.2.1所示的延伸曲面的一般操作过程如下。

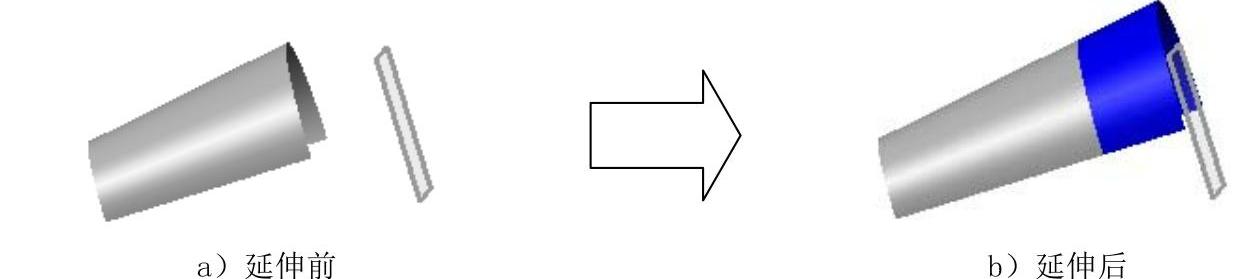

图6.2.1 曲面延伸的创建

Step1.打开文件D:\ugdc8.8\work\ch06.02\extension_1.prt。

Step2.在“曲面”工具栏中单击“延伸曲面”按钮978-7-111-48786-9-Chapter06-101.jpg,系统弹出图6.2.2所示的“延伸曲面”对话框。

Step3.定义延伸类型。在“延伸曲面”对话框的978-7-111-48786-9-Chapter06-102.jpg下拉列表中选择978-7-111-48786-9-Chapter06-103.jpg选项。

Step4.选取要延伸的边。在图形区选取图6.2.3所示的曲面边线作为延伸边线。

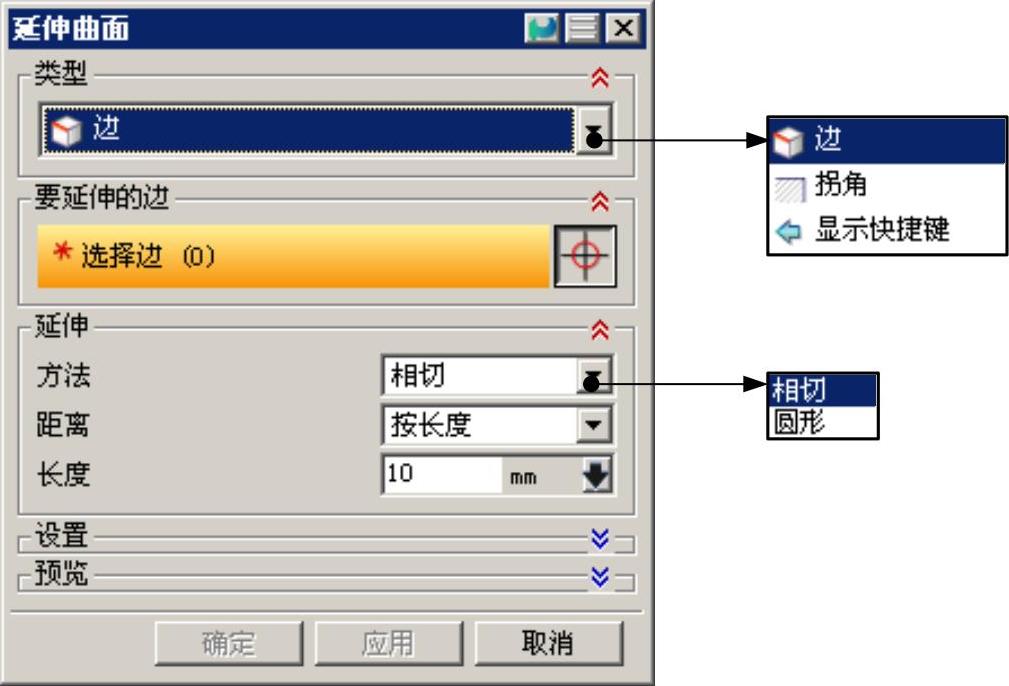

图6.2.2 “延伸曲面”对话框

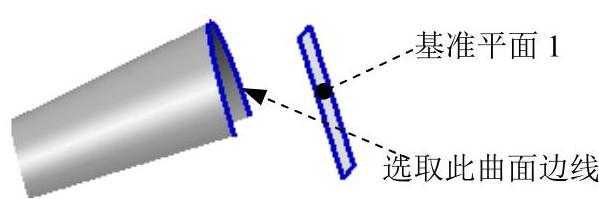

图6.2.3 选取延伸边线

Step5.定义延伸方式。在“延伸曲面”对话框的978-7-111-48786-9-Chapter06-106.jpg下拉列表中选择978-7-111-48786-9-Chapter06-107.jpg选项,在978-7-111-48786-9-Chapter06-108.jpg下拉列表中选择978-7-111-48786-9-Chapter06-109.jpg选项,如图6.2.2所示。

Step6.定义延伸长度。在“延伸曲面”对话框中单击978-7-111-48786-9-Chapter06-110.jpg文本框后的978-7-111-48786-9-Chapter06-111.jpg按钮,系统弹出图6.2.4所示的快捷菜单。在该快捷菜单中选择978-7-111-48786-9-Chapter06-112.jpg命令,系统弹出图6.2.5所示的“测量距离”对话框。在图形区选取图6.2.6所示的曲面边线和基准平面1作为测量对象,单击“测量距离”对话框中的978-7-111-48786-9-Chapter06-113.jpg按钮,系统返回到“延伸曲面”对话框。

Step7.单击978-7-111-48786-9-Chapter06-114.jpg按钮,完成延伸曲面的创建。

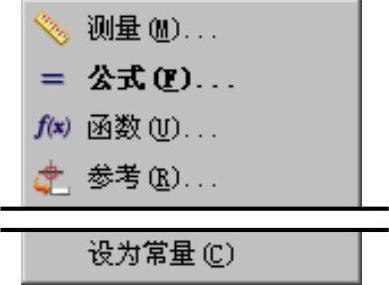

图6.2.4 快捷菜单

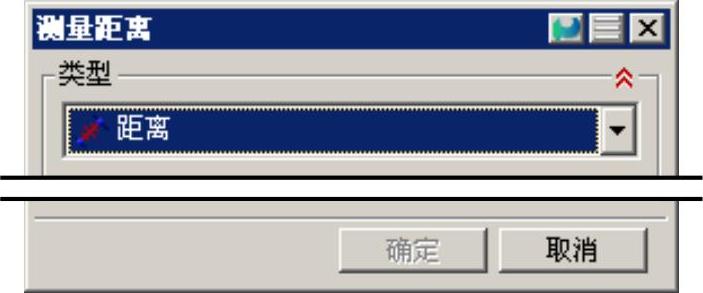

图6.2.5 “测量距离”对话框

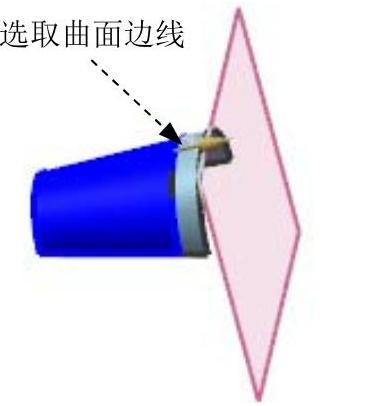

图6.2.6 选取特征

2.“拐角”延伸

“拐角”延伸可以在曲面拐角处创建延伸曲面。下面以图6.2.7所示的延伸曲面为例介绍“拐角”延伸的一般操作过程:

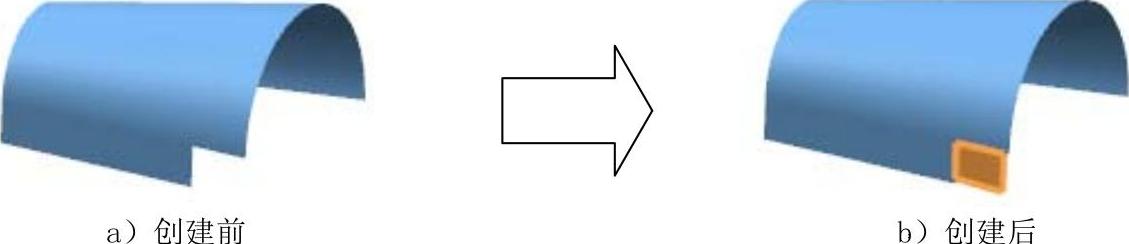

图6.2.7 创建延伸曲面

Step1.打开文件D:\ugdc8.8\work\ch06.02\extension_2.prt。

Step2.在“曲面”工具栏中单击“延伸曲面”按钮978-7-111-48786-9-Chapter06-119.jpg,系统弹出图6.2.8所示的“延伸曲面”对话框。

Step3.定义延伸类型。在“延伸曲面”对话框的978-7-111-48786-9-Chapter06-120.jpg下拉列表中选择978-7-111-48786-9-Chapter06-121.jpg选项。

Step4.选取要延伸的拐角。在图形区选取图6.2.9所示的曲面拐角为延伸拐角。


图6.2.8 “延伸曲面”对话框

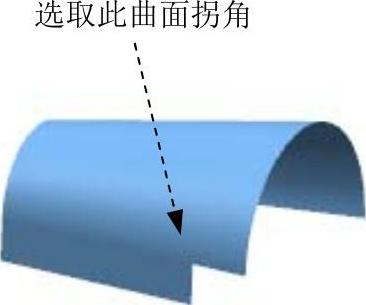

图6.2.9 选取延伸拐角

Step5.定义延伸长度。在对话框中978-7-111-48786-9-Chapter06-124.jpg区域的978-7-111-48786-9-Chapter06-125.jpg文本框中输入10,在978-7-111-48786-9-Chapter06-126.jpg文本框中输入25。

Step6.单击978-7-111-48786-9-Chapter06-127.jpg按钮,完成延伸曲面的创建。
