使用978-7-111-48786-9-Chapter06-78.jpg命令可以创建修剪曲面,也可以通过延伸所选定的曲面创建拐角,以达到修剪或延伸的效果。选择下拉菜单978-7-111-48786-9-Chapter06-79.jpg978-7-111-48786-9-Chapter06-80.jpg978-7-111-48786-9-Chapter06-81.jpg978-7-111-48786-9-Chapter06-82.jpg978-7-111-48786-9-Chapter06-83.jpg命令,系统弹出“修剪与延伸”对话框。该对话框提供了“距离”、“百分比”、“直至选定对象”及“制作拐角”四种修剪与延伸方式。“距离”和“百分比”方式与下一节中“相切的”延伸用法相同,这里不作介绍。下面以图6.1.12所示的修剪与延伸曲面为例,来说明“直至选定对象”修剪与延伸方式的一般操作过程。

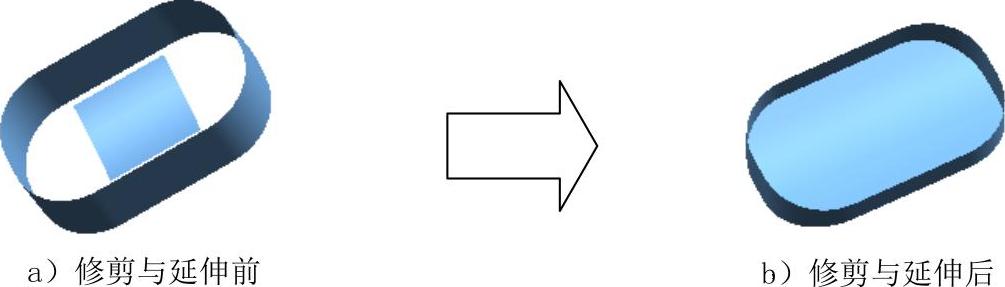

图6.1.12 修剪与延伸曲面

Step1.打开文件D:\ugdc8.8\work\ch06.01\trim_and_extend.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter06-85.jpg978-7-111-48786-9-Chapter06-86.jpg978-7-111-48786-9-Chapter06-87.jpg978-7-111-48786-9-Chapter06-88.jpg978-7-111-48786-9-Chapter06-89.jpg命令,系统弹出图6.1.13所示的“修剪与延伸”对话框。

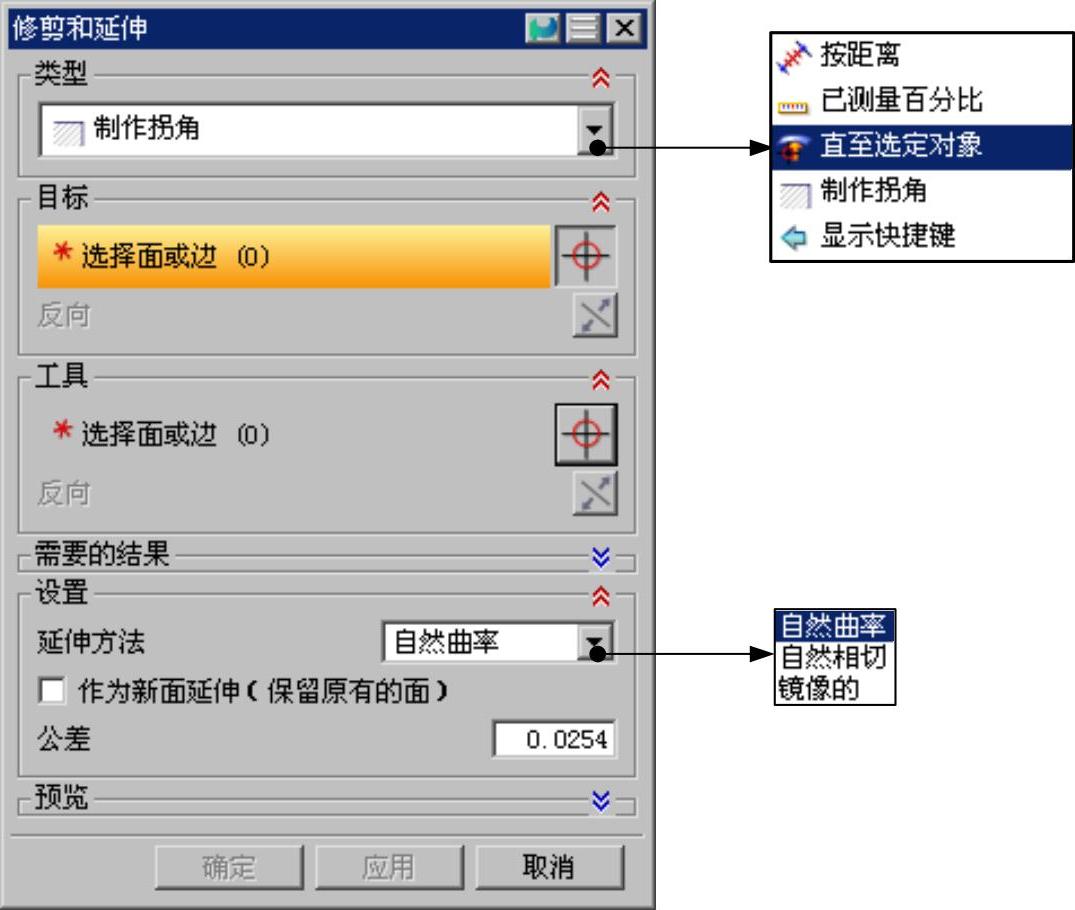

图6.1.13 “修剪和延伸”对话框

Step3.设置对话框选项。在978-7-111-48786-9-Chapter06-91.jpg区域的下拉列表中选择978-7-111-48786-9-Chapter06-92.jpg选项,在978-7-111-48786-9-Chapter06-93.jpg区域978-7-111-48786-9-Chapter06-94.jpg下拉列表中选择978-7-111-48786-9-Chapter06-95.jpg选项,如图6.1.13所示。(www.daowen.com)

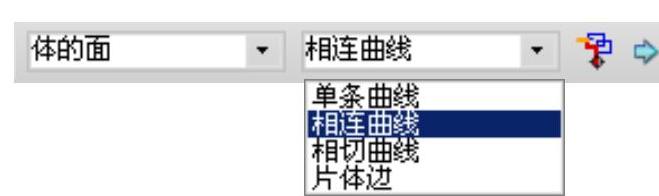

Step4.定义目标边。在“选择杆”工具条的下拉列表中选择978-7-111-48786-9-Chapter06-96.jpg选项,如图6.1.14所示,然后在图形区选取图6.1.15所示的片体边,单击中键确定。

Step5.定义刀具面。在图形区选取图6.1.15所示的曲面。


图6.1.14 “选择杆”工具条

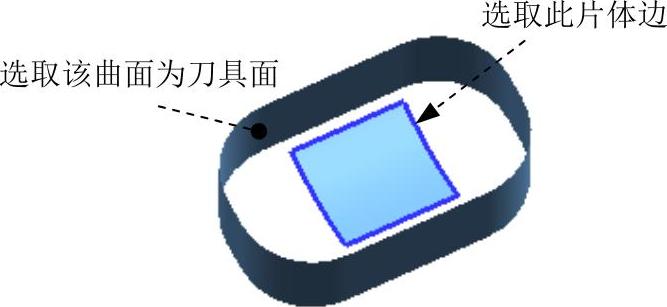

图6.1.15 目标边缘和刀具面

Step6.在“修剪和延伸”对话框中单击978-7-111-48786-9-Chapter06-99.jpg按钮,完成曲面的修剪与延伸操作,结果如图6.1.12b所示。
