使用“样式扫掠”命令可以根据一组曲线快速制定精确、光顺的自由曲面，最多可以选取两组引导线串和两组截面线串。定义样式扫掠的方式是一个或两个截面沿指定的引导线串移动，也可以使用接触曲线或脊曲线来定义曲面的方位。动态编辑工具可以帮助用户浏览即时更改设计，这样用户就可以体会所生成曲面的美学或实践意义。下面通过创建图5.2.22所示的曲面来说明创建样式扫掠的一般操作步骤。

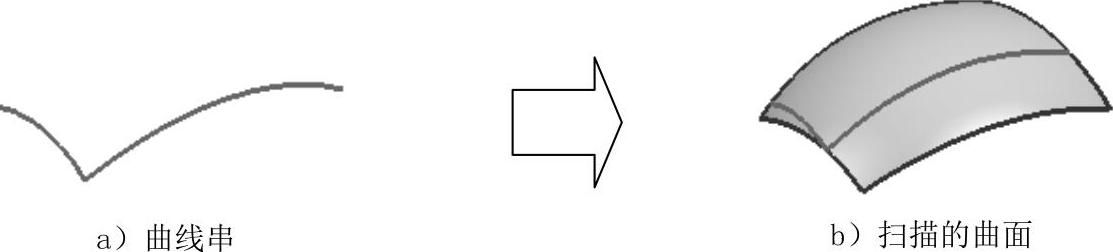

图5.2.22 样式扫掠创建曲面

Step1.打开文件D:\ugdc8.8\work\ch05.02\styled_swept.prt。

Step2.选择下拉菜单命令，系统弹出图5.2.23所示的“样式扫掠”对话框。

图5.2.23所示“样式扫掠”对话框中部分选项的说明如下：

下拉列表：包含、和三个选项，用于指定扫掠与引导线串、截面线串或两者保持接触。如果用户选择引导线与截面，则中心点定位和旋转形状控制将不可用。

下拉列表：包含、、和四个选项。

：通过在沿引导线串平移截面的同时保持截面的全局方向来创建扫掠。

注意，当用户选择此方向时将没有参考选项。

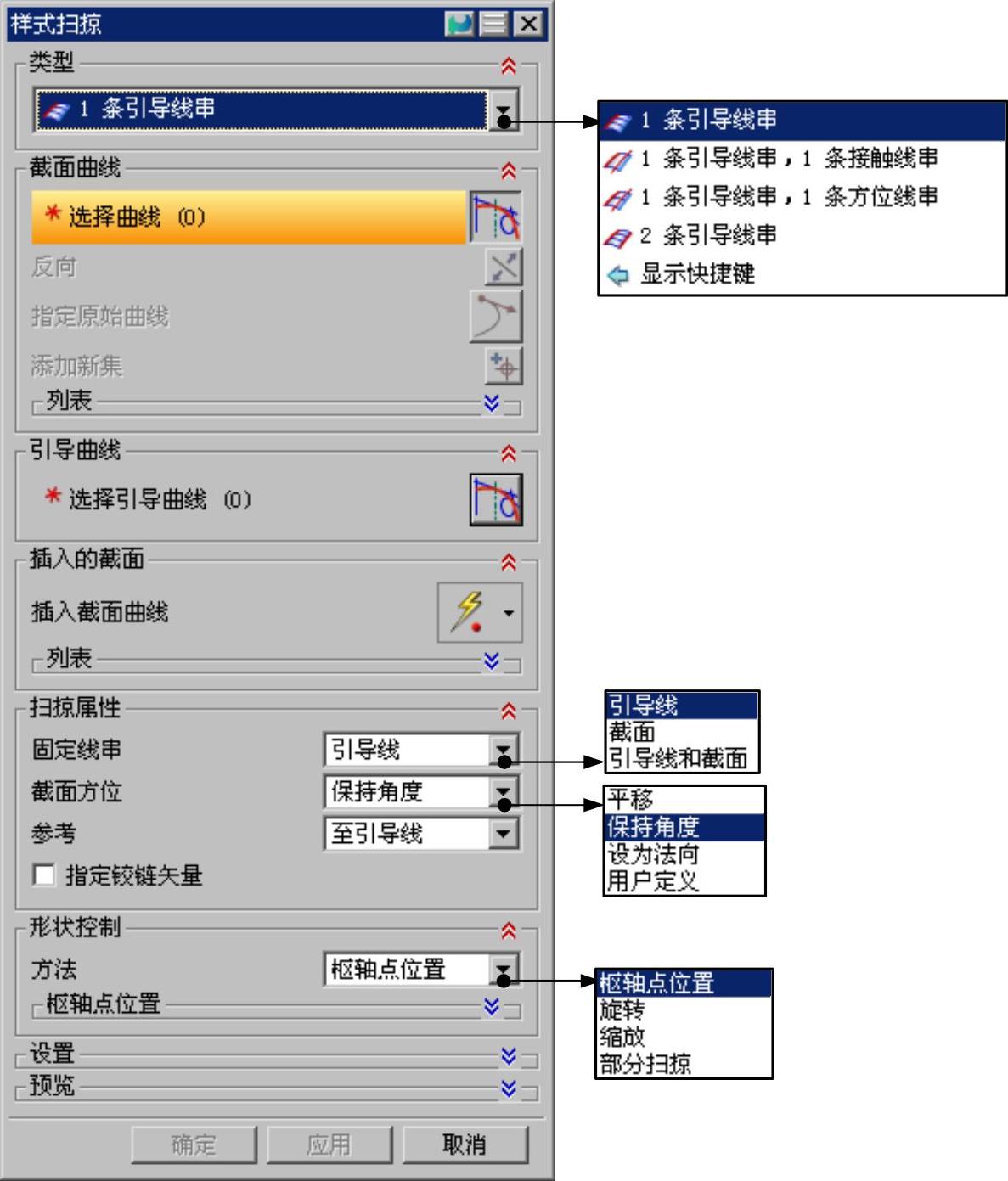

图5.2.23 “样式扫掠”对话框

：当沿引导线串扫掠截面时使截面保持它们与参考之间的初始角度。

：将截面置于在沿引导曲线的每个点上都垂直于参考的平面中。

：使用定位算法自动定位扫掠，其中截面垂直于引导线串。方位是通过引导线串的起点和终点连线的本地相切法向来定义的。

区域：包含、、和四个选项。

（枢轴点位置）：手柄允许用户沿着X、Y、Z轴移动样式扫掠。(www.daowen.com)

（旋转）：从指定的点开始将曲面旋转指定的角度。

（缩放）：手柄允许用户调整样式扫掠的大小。

（部分扫掠）：手柄允许用户调整扫掠样式边的外部限制。

Step3.设置对话框选项。在“样式扫掠”对话框的下拉列表中选择选项，在区域的下拉列表中选择选项。

Step4.定义截面线串。在图形区选择图5.2.24所示的曲线1为截面线串，单击中键确认。

Step5.定义引导线串。再次单击中键之后，选取图5.2.24所示的曲线2为引导线串1，单击中键确认。

Step6.单击图5.2.25所示的基点，沿引导线和截面线分别拖动基点，结果如图5.2.26所示。

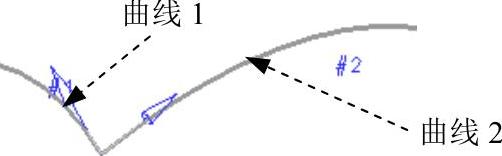

图5.2.24 选取参照曲线

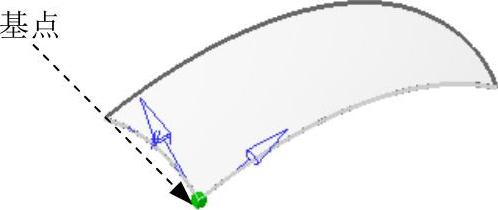

图5.2.25 显示基点

Step7.在“样式扫掠”对话框中单击按钮，完成样式扫掠曲面的创建，如图5.2.27所示。

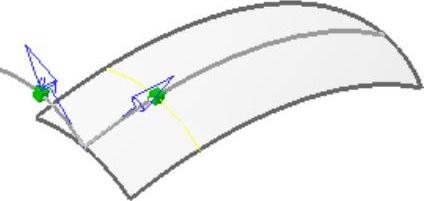

图5.2.26 拖动基点

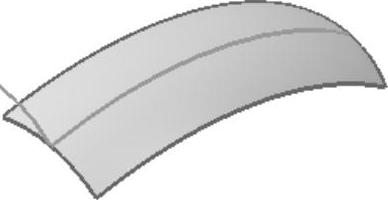

图5.2.27 样式扫掠
