通过曲线网格实现优化

使用“通过曲线网格”命令可以沿着不同方向的两组线串创建曲面。一组同方向的线串定义为主曲线,另外一组和主线串不在同一平面的线串定义为交叉线串,定义的主曲线与交叉线串必须在设定的公差范围内相交。这种创建曲面的方法定义了两个方向的控制曲线,可以很好地控制曲面的形状,因此它也是最常用的创建曲面的方法之一。

1.通过曲线网格创建曲面的一般过程

下面将以图5.1.6为例说明“通过曲线网格”创建曲面的一般操作过程。

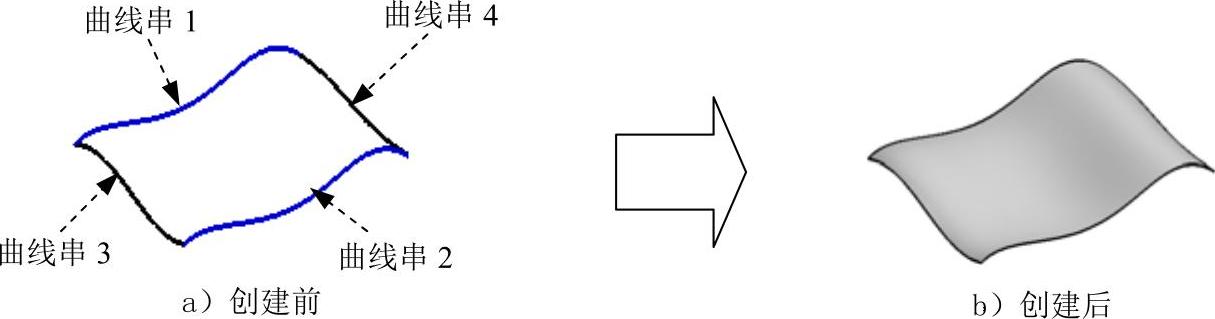

图5.1.6 通过曲线网格创建曲面

Step1.打开文件D:\ugdc8.8\work\ch05.01\through_curves_mesh.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter05-85.jpg978-7-111-48786-9-Chapter05-86.jpg978-7-111-48786-9-Chapter05-87.jpg978-7-111-48786-9-Chapter05-88.jpg978-7-111-48786-9-Chapter05-89.jpg命令(或在“曲面”工具栏中单击“通过曲线网格”按钮978-7-111-48786-9-Chapter05-90.jpg),系统弹出图5.1.7所示的“通过曲线网格”对话框。

Step3.定义主线串。依次选择图5.1.6a所示的曲线串1和曲线串2为主线串,并分别单击鼠标中键确认。

Step4.定义交叉线串。单击鼠标中键完成主线串的选取,选取图5.1.6a所示的曲线串3和曲线串4为交叉线串,并分别单击鼠标中键确认。

Step5.单击978-7-111-48786-9-Chapter05-91.jpg按钮,完成“通过曲线网格”曲面的创建。

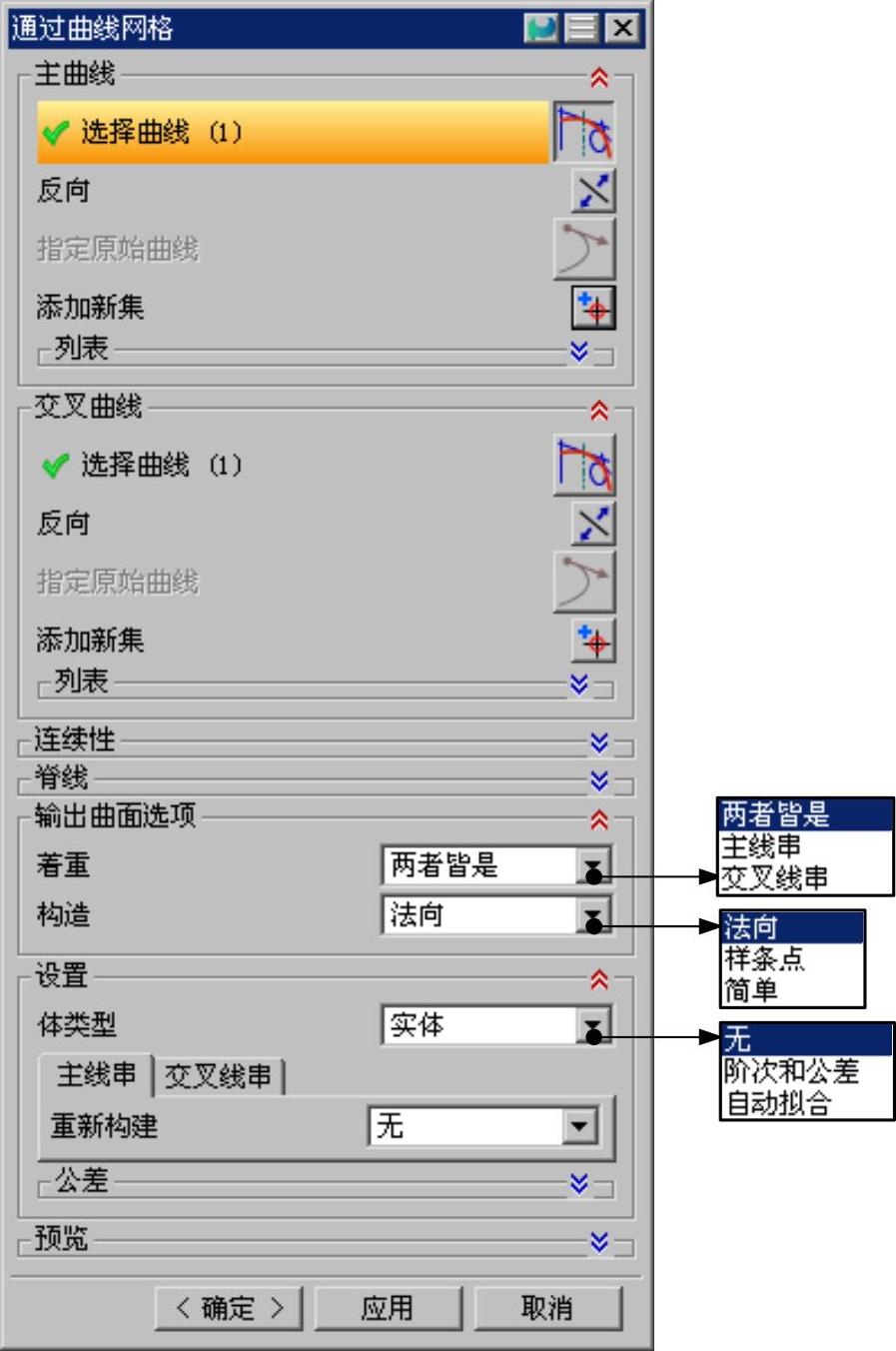

图5.1.7 “通过曲线网格”对话框

图5.1.7所示“通过曲线网格”对话框部分选项的说明如下:

978-7-111-48786-9-Chapter05-93.jpg978-7-111-48786-9-Chapter05-94.jpg区域:单击978-7-111-48786-9-Chapter05-95.jpg按钮,用于选择脊线串来控制交叉线串的参数化。选择脊线串能提高曲面的光顺度。当选择脊线串时,要求第一和最后一组主线串必须是平面曲线,并且脊线串必须垂直于第一和最后一组主线串。

978-7-111-48786-9-Chapter05-96.jpg978-7-111-48786-9-Chapter05-97.jpg下拉列表:该下拉列表用于控制系统在生成曲面的时候,更强调主线串还是交叉线串,或者在两者有同样效果。

978-7-111-48786-9-Chapter05-98.jpg978-7-111-48786-9-Chapter05-99.jpg:系统在生成曲面的时候,主线串和交叉线串有同样效果。

978-7-111-48786-9-Chapter05-100.jpg978-7-111-48786-9-Chapter05-101.jpg:系统在生成曲面的时候,更强调主线串。

978-7-111-48786-9-Chapter05-102.jpg978-7-111-48786-9-Chapter05-103.jpg:系统在生成曲面的时候,交叉线串更有影响。

978-7-111-48786-9-Chapter05-104.jpg978-7-111-48786-9-Chapter05-105.jpg下拉列表:该下拉列表与“通过曲线组”对话框中的相似,也分为978-7-111-48786-9-Chapter05-106.jpg978-7-111-48786-9-Chapter05-107.jpg978-7-111-48786-9-Chapter05-108.jpg三个选项,可参照图5.1.5中的相关说明。

978-7-111-48786-9-Chapter05-109.jpg978-7-111-48786-9-Chapter05-110.jpg(主模板线串):当在978-7-111-48786-9-Chapter05-111.jpg下拉列表中选择978-7-111-48786-9-Chapter05-112.jpg选项时,该按钮被激活,用于选择主模板线串。

978-7-111-48786-9-Chapter05-113.jpg978-7-111-48786-9-Chapter05-114.jpg(交叉模板线串):当在978-7-111-48786-9-Chapter05-115.jpg下拉列表中选择978-7-111-48786-9-Chapter05-116.jpg选项时,该按钮被激活,用于选择交叉模板线串。

978-7-111-48786-9-Chapter05-117.jpg978-7-111-48786-9-Chapter05-118.jpg下拉列表:重新定义主线串或交叉线串的阶次。

978-7-111-48786-9-Chapter05-119.jpg978-7-111-48786-9-Chapter05-120.jpg:关闭重建。

978-7-111-48786-9-Chapter05-121.jpg978-7-111-48786-9-Chapter05-122.jpg:手动输入值调整截面的阶次。

978-7-111-48786-9-Chapter05-123.jpg978-7-111-48786-9-Chapter05-124.jpg:尝试重建无分段的曲面,直至达到最高次数为止。

2.通过曲线网格曲面的练习

本练习将介绍“通过曲线网格”创建曲面的方法,以及创建图5.1.8所示的手机盖曲面的详细操作过程。

Stage1.创建曲线

Step1.新建一个零件的三维模型,将其命名为cellphone_cover。

Step2.创建图5.1.9所示的曲线1_1和曲线1_2,操作步骤如下:

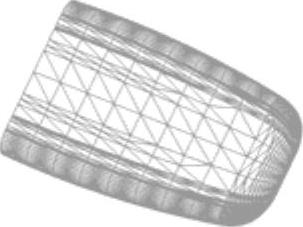

图5.1.8 手机盖曲面

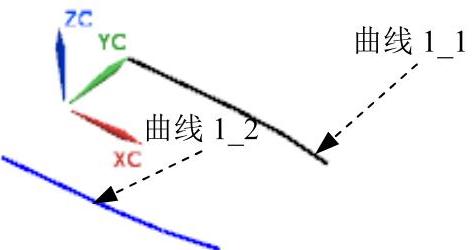

图5.1.9 创建曲线

(1)选择下拉菜单978-7-111-48786-9-Chapter05-127.jpg978-7-111-48786-9-Chapter05-128.jpg978-7-111-48786-9-Chapter05-129.jpg命令。

(2)选取XY平面为草图平面,单击978-7-111-48786-9-Chapter05-130.jpg按钮。

(3)进入草图环境,绘制图5.1.10所示曲线1_1。

(4)单击工具栏中的978-7-111-48786-9-Chapter05-131.jpg按钮,退出草图环境。

(5)创建曲线1_2。选择下拉菜单978-7-111-48786-9-Chapter05-132.jpg978-7-111-48786-9-Chapter05-133.jpg978-7-111-48786-9-Chapter05-134.jpg978-7-111-48786-9-Chapter05-135.jpg978-7-111-48786-9-Chapter05-136.jpg命令,系统弹出“镜像曲线”对话框。

(6)选取曲线1_1,单击鼠标中键确认;选取ZX平面为镜像平面,单击978-7-111-48786-9-Chapter05-137.jpg按钮完成曲线1_2的创建。

Step3.创建图5.1.11所示的曲线2。

(1)选择下拉菜单978-7-111-48786-9-Chapter05-138.jpg978-7-111-48786-9-Chapter05-139.jpg978-7-111-48786-9-Chapter05-140.jpg命令。

(2)选取YZ基准平面为草图平面,单击978-7-111-48786-9-Chapter05-141.jpg按钮。

(3)进入草图环境,绘制图5.1.12所示的截面草图,两段R10圆弧的端点分别和曲线1_1和曲线1_2相连。

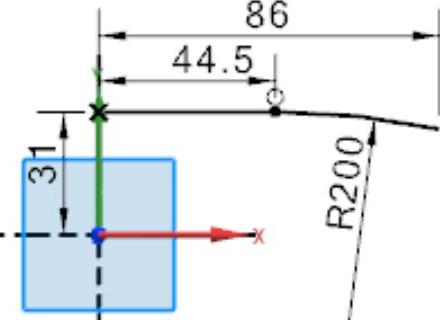

图5.1.10 绘制截面草图

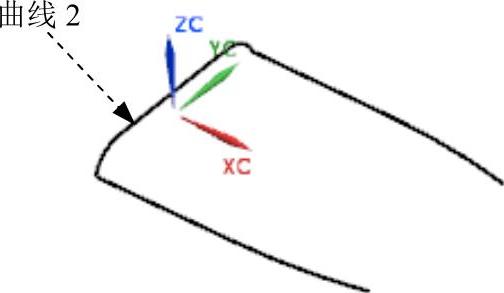

图5.1.11 创建曲线2(www.daowen.com)


图5.1.12 绘制曲线2(草图环境)

(4)单击工具栏中的978-7-111-48786-9-Chapter05-145.jpg按钮,退出草图环境。

Step4.创建图5.1.13所示的曲线3。

(1)创建图5.1.14所示的基准平面1。选择下拉菜单978-7-111-48786-9-Chapter05-146.jpg978-7-111-48786-9-Chapter05-147.jpg978-7-111-48786-9-Chapter05-148.jpg978-7-111-48786-9-Chapter05-149.jpg978-7-111-48786-9-Chapter05-150.jpg命令,系统弹出图5.1.15所示的“基准平面”对话框;在978-7-111-48786-9-Chapter05-151.jpg区域的下拉列表中选择978-7-111-48786-9-Chapter05-152.jpg选项;选取镜像曲线1_2的端点,在978-7-111-48786-9-Chapter05-153.jpg区域978-7-111-48786-9-Chapter05-154.jpg右侧的下拉列表中选择978-7-111-48786-9-Chapter05-155.jpg选项;单击978-7-111-48786-9-Chapter05-156.jpg按钮,完成基准平面1的创建。

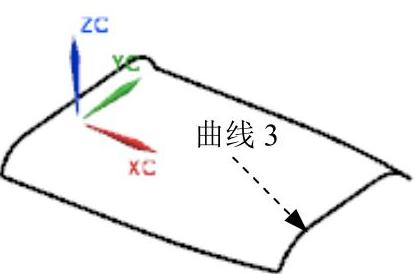

图5.1.13 创建曲线3

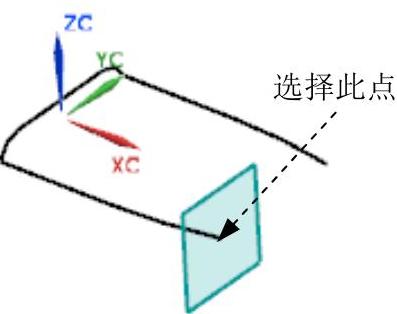

图5.1.14 创建基准平面1

(2)选择下拉菜单978-7-111-48786-9-Chapter05-159.jpg978-7-111-48786-9-Chapter05-160.jpg978-7-111-48786-9-Chapter05-161.jpg命令。

(3)选取基准平面1为草图平面,单击978-7-111-48786-9-Chapter05-162.jpg按钮。

(4)进入草图环境,绘制图5.1.16所示的截面草图。

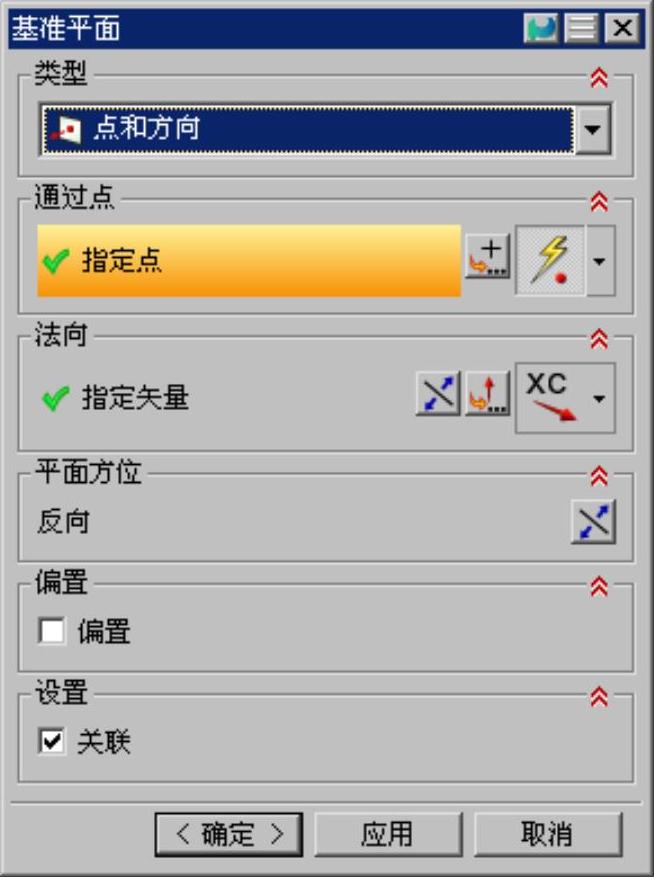

图5.1.15 “基准平面”对话框

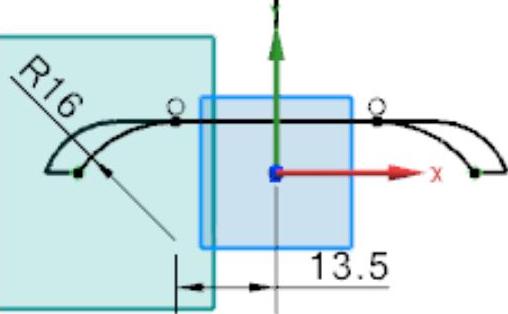

图5.1.16 绘制截面草图

(5)单击工具栏中的978-7-111-48786-9-Chapter05-165.jpg按钮,退出草图环境。

Step5.创建图5.1.17所示的曲线4。

(1)选择下拉菜单978-7-111-48786-9-Chapter05-166.jpg978-7-111-48786-9-Chapter05-167.jpg978-7-111-48786-9-Chapter05-168.jpg命令。

(2)选取XY基准平面为草图平面,单击978-7-111-48786-9-Chapter05-169.jpg按钮。

(3)进入草图环境,绘制图5.1.18所示的截面草图。

(4)单击工具栏中的978-7-111-48786-9-Chapter05-170.jpg按钮,退出草图环境。

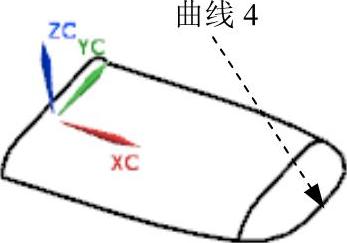

图5.1.17 创建曲线4

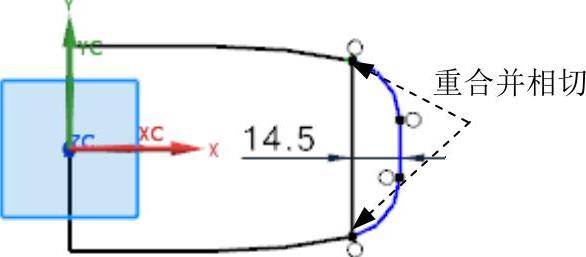

图5.1.18 绘制截面草图

Stage2.创建曲面1

图5.1.19所示的手机盖零件模型包括两个曲面,创建曲面1的操作步骤如下:

(1)选择下拉菜单978-7-111-48786-9-Chapter05-173.jpg978-7-111-48786-9-Chapter05-174.jpg978-7-111-48786-9-Chapter05-175.jpg978-7-111-48786-9-Chapter05-176.jpg978-7-111-48786-9-Chapter05-177.jpg命令,系统弹出 “通过曲线网格”对话框。

(2)依次选取图5.1.20所示的曲线2和曲线3为主线串,分别单击中键确认;再次单击中键后,选取曲线1_1和曲线1_2为交叉曲线,并分别单击中键确认。

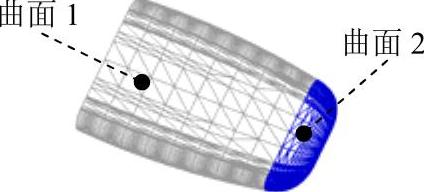

图5.1.19 创建曲面


图5.1.20 特征线串

(3)在“通过曲线网格”对话框中单击978-7-111-48786-9-Chapter05-180.jpg按钮,完成曲面特征1的创建。

Stage3.创建曲面2

(1)选择下拉菜单978-7-111-48786-9-Chapter05-181.jpg978-7-111-48786-9-Chapter05-182.jpg978-7-111-48786-9-Chapter05-183.jpg978-7-111-48786-9-Chapter05-184.jpg978-7-111-48786-9-Chapter05-185.jpg命令,系统弹出图5.1.21所示的“通过曲线网格”对话框。

(2)依次选取图5.1.22所示的曲线3和曲线4_3为主曲线,并分别单击鼠标中键确认,再次单击鼠标中键后,选取曲线4_1和曲线4_2为交叉曲线,并分别单击中键确认。


(3)在“通过曲线网格”对话框978-7-111-48786-9-Chapter05-187.jpg下拉列表中选择978-7-111-48786-9-Chapter05-188.jpg选项,然后选取图5.1.23所示的曲面1为约束面,单击“通过曲线网格”对话框中的978-7-111-48786-9-Chapter05-189.jpg按钮,完成曲面2的创建。

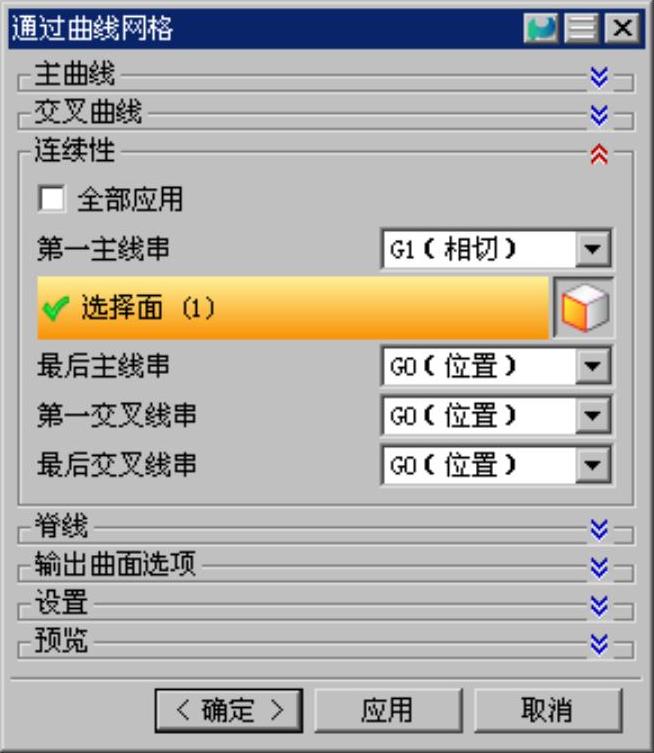

图5.1.21 “通过曲线网格”对话框

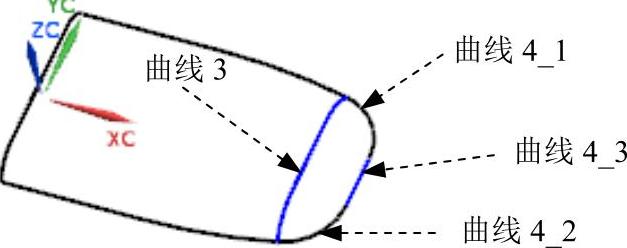

图5.1.22 选取曲线串

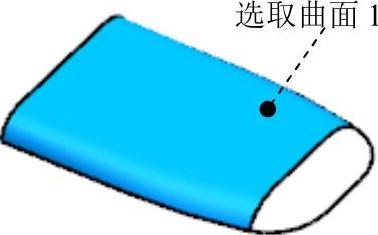

图5.1.23 选取约束面
