通过曲线组命令创建曲面的操作步骤及对话框说明

使用“通过曲线组”命令可以通过同一方向上的一组曲线轮廓线创建曲面(当轮廓线封闭时,生成的则为实体)。曲线轮廓线称为截面线串,截面线串可由单个对象或多个对象组成,每个对象都可以是曲线、实体边等。创建图5.1.3所示的“通过曲线”曲面的一般操作过程如下。

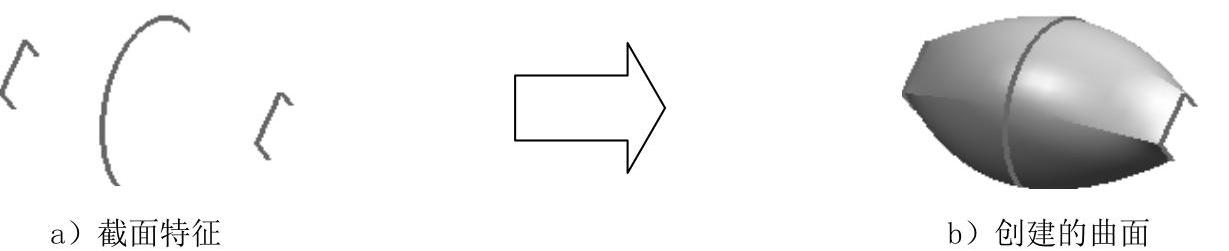

图5.1.3 通过曲线创建曲面

Step1.打开文件D:\ugdc8.8\work\ch05.01\through_curves.prt。

Step2.选择命令。选择下拉菜单978-7-111-48786-9-Chapter05-34.jpg978-7-111-48786-9-Chapter05-35.jpg978-7-111-48786-9-Chapter05-36.jpg978-7-111-48786-9-Chapter05-37.jpg978-7-111-48786-9-Chapter05-38.jpg命令(或在“曲面”工具栏中单击“通过曲线组”按钮978-7-111-48786-9-Chapter05-39.jpg),系统弹出图5.1.4所示的“通过曲线组”对话框。

Step3.定义截面线串。在图形区中依次选择图5.1.5所示的曲线串1、曲线串2和曲线串3,并分别单击鼠标中键确认。

注意:选取截面线串后,图形区显示的箭头矢量应该处于截面线串的同侧,如图5.1.5c所示,否则生成的片体将被扭曲。后面介绍的通过曲线网格创建曲面也有类似的问题。

Step4.设置参数。在978-7-111-48786-9-Chapter05-40.jpg区域的978-7-111-48786-9-Chapter05-41.jpg978-7-111-48786-9-Chapter05-42.jpg下拉列表中都选择978-7-111-48786-9-Chapter05-43.jpg选项;在978-7-111-48786-9-Chapter05-44.jpg下拉列表中选择978-7-111-48786-9-Chapter05-45.jpg选项;在978-7-111-48786-9-Chapter05-46.jpg区域的978-7-111-48786-9-Chapter05-47.jpg下拉列表中选择978-7-111-48786-9-Chapter05-48.jpg选项;在978-7-111-48786-9-Chapter05-49.jpg区域中取消选中978-7-111-48786-9-Chapter05-50.jpg复选框;其他参数均采用默认设置值,单击978-7-111-48786-9-Chapter05-51.jpg按钮完成曲面的创建。

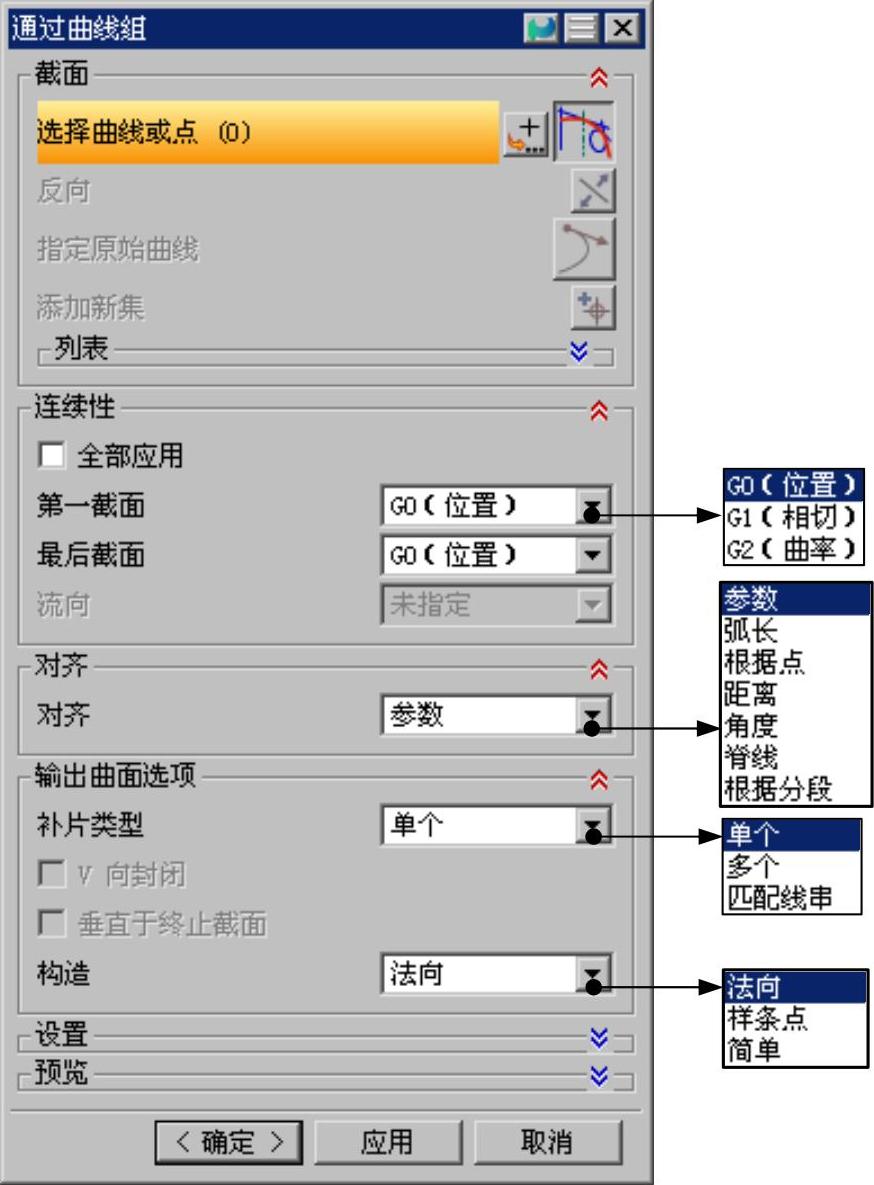

图5.1.4 “通过曲线组”对话框

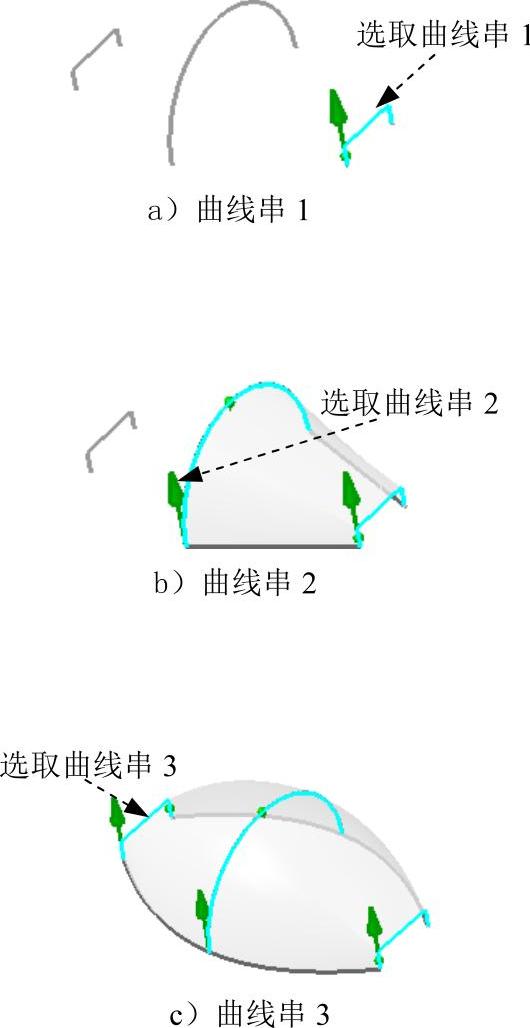

图5.1.5 选取的曲线串

图5.1.4所示“通过曲线组”对话框中部分选项说明如下:(www.daowen.com)

978-7-111-48786-9-Chapter05-54.jpg978-7-111-48786-9-Chapter05-55.jpg区域:用于显示被选取的截面曲线。

978-7-111-48786-9-Chapter05-56.jpg978-7-111-48786-9-Chapter05-57.jpg区域:该区域用于对所生成曲面的起始端和终止端定义约束条件。

978-7-111-48786-9-Chapter05-58.jpg978-7-111-48786-9-Chapter05-59.jpg:生成的曲面与指定面点连续。

978-7-111-48786-9-Chapter05-60.jpg978-7-111-48786-9-Chapter05-61.jpg:生成的曲面与指定面相切连续。

978-7-111-48786-9-Chapter05-62.jpg978-7-111-48786-9-Chapter05-63.jpg:生成的曲面与指定面曲率连续。

978-7-111-48786-9-Chapter05-64.jpg978-7-111-48786-9-Chapter05-65.jpg下拉列表:该下拉列表中的选项与“直纹面”命令中的相似,除了包括参数、圆弧长、根据点、距离、角度和脊线六种对齐方法外,还有一个“根据分段”选项,其具体使用方法介绍如下:

978-7-111-48786-9-Chapter05-66.jpg978-7-111-48786-9-Chapter05-67.jpg:根据包含段数最多的截面曲线,按照每一段曲面的长度比例划分其余的截面曲线,并建立连接对应点。

978-7-111-48786-9-Chapter05-68.jpg978-7-111-48786-9-Chapter05-69.jpg下拉列表:该列表中包含978-7-111-48786-9-Chapter05-70.jpg978-7-111-48786-9-Chapter05-71.jpg978-7-111-48786-9-Chapter05-72.jpg三个选项。

978-7-111-48786-9-Chapter05-73.jpg978-7-111-48786-9-Chapter05-74.jpg下拉列表:该下拉列表包括978-7-111-48786-9-Chapter05-75.jpg978-7-111-48786-9-Chapter05-76.jpg978-7-111-48786-9-Chapter05-77.jpg三个选项。

978-7-111-48786-9-Chapter05-78.jpg978-7-111-48786-9-Chapter05-79.jpg:使用标准方法构造曲面,该方法比用其他方法建立的曲面有更多的补片数。

978-7-111-48786-9-Chapter05-80.jpg978-7-111-48786-9-Chapter05-81.jpg:利用输入曲线的定义点和该点的斜率值来构造曲面。要求每条线串都要使用单根B样条曲线,并且有相同的定义点,该方法可以减少补片数,简化曲面。

978-7-111-48786-9-Chapter05-82.jpg978-7-111-48786-9-Chapter05-83.jpg:用最少的补片数构造尽可能简单的曲面。
