下面以图4.5.8所示的模型为例，来说明创建抽取区域曲面的一般操作过程（图4.5.8b中的实体模型已隐藏）。

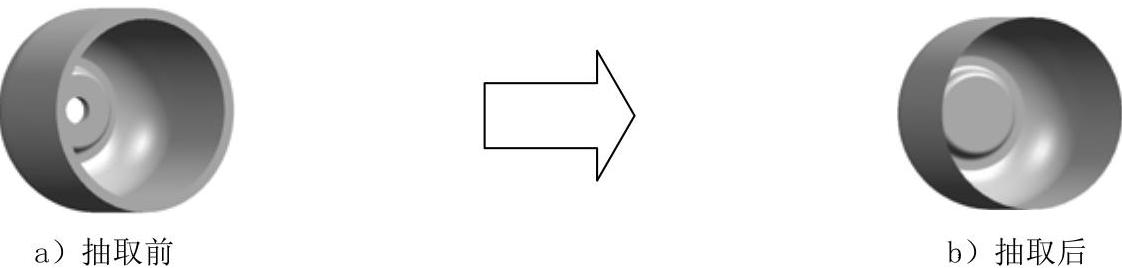

图4.5.8 抽取区域曲面

Step1.打开文件D:\ugdc8.8\work\ch04.05\extracted_region02.prt。

Step2.选择下拉菜单命令，系统弹出“抽取体”对话框。

Step3.定义抽取类型。在区域的下拉列表中选择选项。

Step4.定义种子面。选取图4.5.9所示的曲面为种子面。

Step5.定义边界面。选取图4.5.10所示的曲面为边界面。

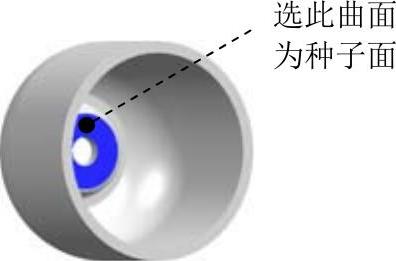

图4.5.9 选取种子面(www.daowen.com)

图4.5.10 选取边界曲面

Step6.在图4.5.11所示的“抽取体”对话框区域选中和复选框，其他参数采用系统默认设置值。单击按钮，完成对区域曲面的抽取。

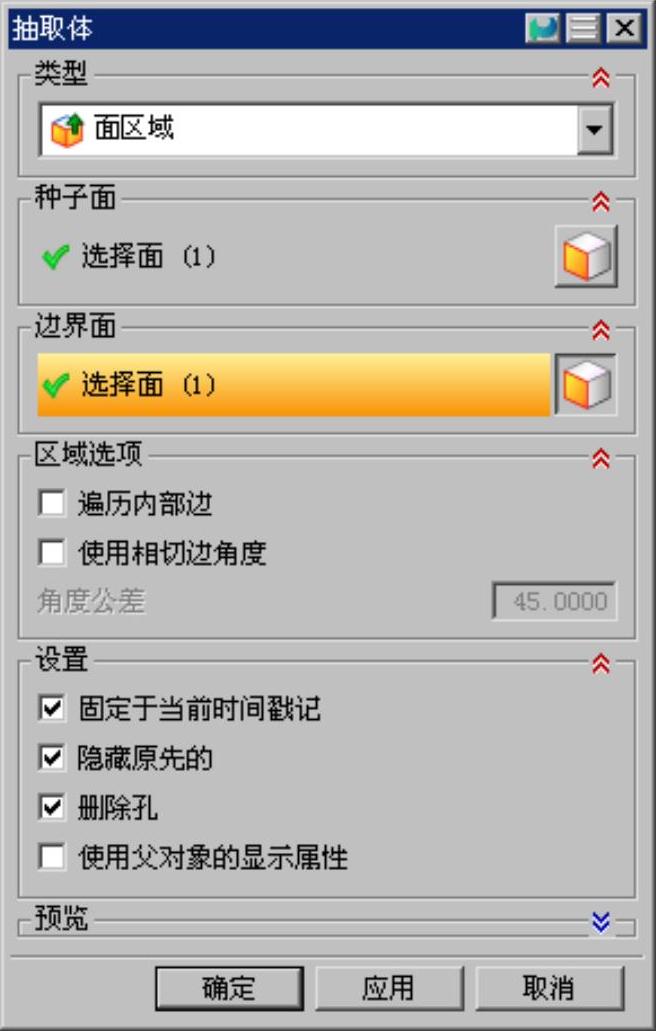

图4.5.11 “抽取体”对话框

图4.5.11所示“抽取体”对话框中部分选项的说明如下：

复选框：该选项用于控制所选区域的内部结构的组成面是否属于选择区域。

复选框：如果选中该选项，则系统根据沿种子面的相邻面邻接边缘的法向矢量的相对角度，确定“面区域”中要包括的面。该功能主要用在Manufacturing模块中。
