图表分析方法和步骤 - 如何使用曲线分析工具

在UG NX 8.0中可以选择下拉菜单978-7-111-48786-9-Chapter03-989.jpg978-7-111-48786-9-Chapter03-990.jpg978-7-111-48786-9-Chapter03-991.jpg978-7-111-48786-9-Chapter03-992.jpg978-7-111-48786-9-Chapter03-993.jpg命令,将曲线的曲率显示在曲率图表窗口中。系统使用Excel将图表打开,可以查看不同形式的曲率图。下面以图3.6.17所示的曲线为例,说明图表分析的一般操作过程。

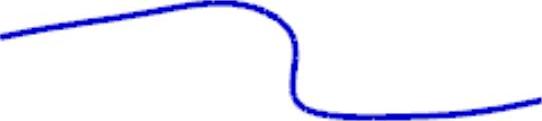

图3.6.17 曲线

Step1.打开文件D:\ugdc8.8\work\ch03.06\graph.prt。

Step2.定义被分析的曲线。选取图3.6.17所示的曲线。

Step3.选择下拉菜单978-7-111-48786-9-Chapter03-995.jpg978-7-111-48786-9-Chapter03-996.jpg978-7-111-48786-9-Chapter03-997.jpg978-7-111-48786-9-Chapter03-998.jpg978-7-111-48786-9-Chapter03-999.jpg命令,系统弹出图3.6.18和图3.6.19所示的Excel文档,在该Excel文档中记录着曲线比例值和样条曲线上点的力矩值。

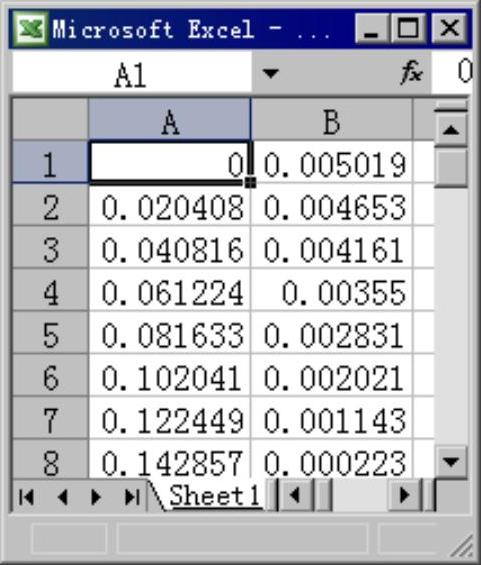

图3.6.18 图表数据

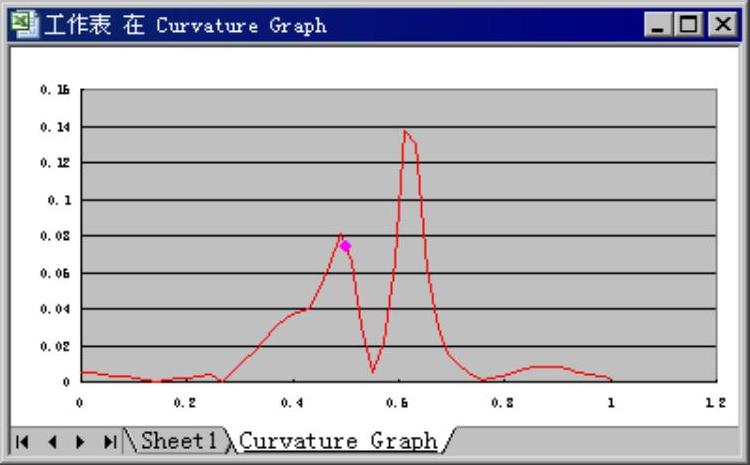

图3.6.19 图表分析(www.daowen.com)

说明:在图表分析过程中,如果图3.6.18和图3.6.19的图表没用相应的数据和分析,则可以选择下拉菜单978-7-111-48786-9-Chapter03-1002.jpg978-7-111-48786-9-Chapter03-1003.jpg978-7-111-48786-9-Chapter03-1004.jpg978-7-111-48786-9-Chapter03-1005.jpg978-7-111-48786-9-Chapter03-1006.jpg命令,系统弹出图3.6.20所示的“曲线分析-图表”对话框,选中978-7-111-48786-9-Chapter03-1007.jpg复选框,单击978-7-111-48786-9-Chapter03-1008.jpg按钮


图3.6.20 “曲线分析-图表”对话框

说明:在图表分析的过程中,如果要设置分析曲线的显示大小,可以选择下拉菜单978-7-111-48786-9-Chapter03-1010.jpg978-7-111-48786-9-Chapter03-1011.jpg978-7-111-48786-9-Chapter03-1012.jpg978-7-111-48786-9-Chapter03-1013.jpg978-7-111-48786-9-Chapter03-1014.jpg命令,系统弹出图3.6.20所示的“曲线分析-图表”对话框,拖动该对话框中的978-7-111-48786-9-Chapter03-1015.jpg978-7-111-48786-9-Chapter03-1016.jpg选项下的滑块即可。

图3.6.20所示“曲线分析-图表”对话框中选项及按钮的说明如下:

978-7-111-48786-9-Chapter03-1017.jpg978-7-111-48786-9-Chapter03-1018.jpg:定义曲率图标窗口的高度,拖动其后的滑动条将改变图表的高度。

978-7-111-48786-9-Chapter03-1019.jpg978-7-111-48786-9-Chapter03-1020.jpg:定义曲率图标窗口的宽度,拖动其后的滑动条将改变图表的宽度。

978-7-111-48786-9-Chapter03-1021.jpg978-7-111-48786-9-Chapter03-1022.jpg:选中该复选框后显示所选的曲线曲率检查点,拖动其下面的滑动条可以控制相关点的位置。
