曲率梳是指用梳状图形的方式来显示样条曲线上各点的曲率变化情况。显示曲线的曲率梳后，能方便地检测曲率的不连续性、突变和拐点，在多数情况下这些是不希望存在的。显示曲率梳后，对曲线进行编辑时，可以很直观地调整曲线的曲率，直到得出满意的结果为止。下面以图3.6.6所示的曲线为例，说明显示样条曲线曲率梳的一般操作过程。
Step1.打开文件D:\ugdc8.8\work\ch03.06\combs.prt。
Step2.选取图3.6.6所示的曲线。
Step3.选择下拉菜单
命令，在绘图区显示图3.6.7所示的曲率梳。
图3.6.6 选取曲线

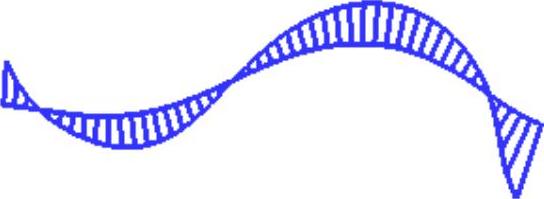

图3.6.7 显示曲率梳
说明：在选中此曲线时，再次选择下拉菜单
命令，则绘图区中不再显示曲率梳。
Step4.选择下拉菜单
命令，系统弹出图3.6.8所示的“曲线分析”对话框。
Step5.在“曲线分析”对话框的
、
、
和
文本框中分别输入500、20、20和80，如图3.6.8所示。
Step6.单击
按钮，完成曲率梳分析，结果如图3.6.9所示。
图3.6.8所示“曲线分析”对话框中部分选项及按钮的说明如下：
：在
后的文本框中输入比例系数或直接拖动后面的滑动条，就可以改变曲率梳的高度。如果选中对话框中的
复选框，则曲率将达到最适合的大小。(www.daowen.com)
：在
后的文本框中输入数值或拖动滑动条，将改变曲率梳的数量。
：在
后的文本框中输入数值，将改变曲率梳开始的百分比位置。
：在
后的文本框中输入数值，将改变曲率梳结束的百分比位置。
区域用以指定曲率梳投影所在的平面。
：不使用投影平面。
：系统根据样条曲线的形状计算一个投影平面。
：指定投影平面的法向矢量，确定曲率梳的投影平面。
：系统使用当前视图平面作为投影平面。
：使用坐标系来定义投影方向。

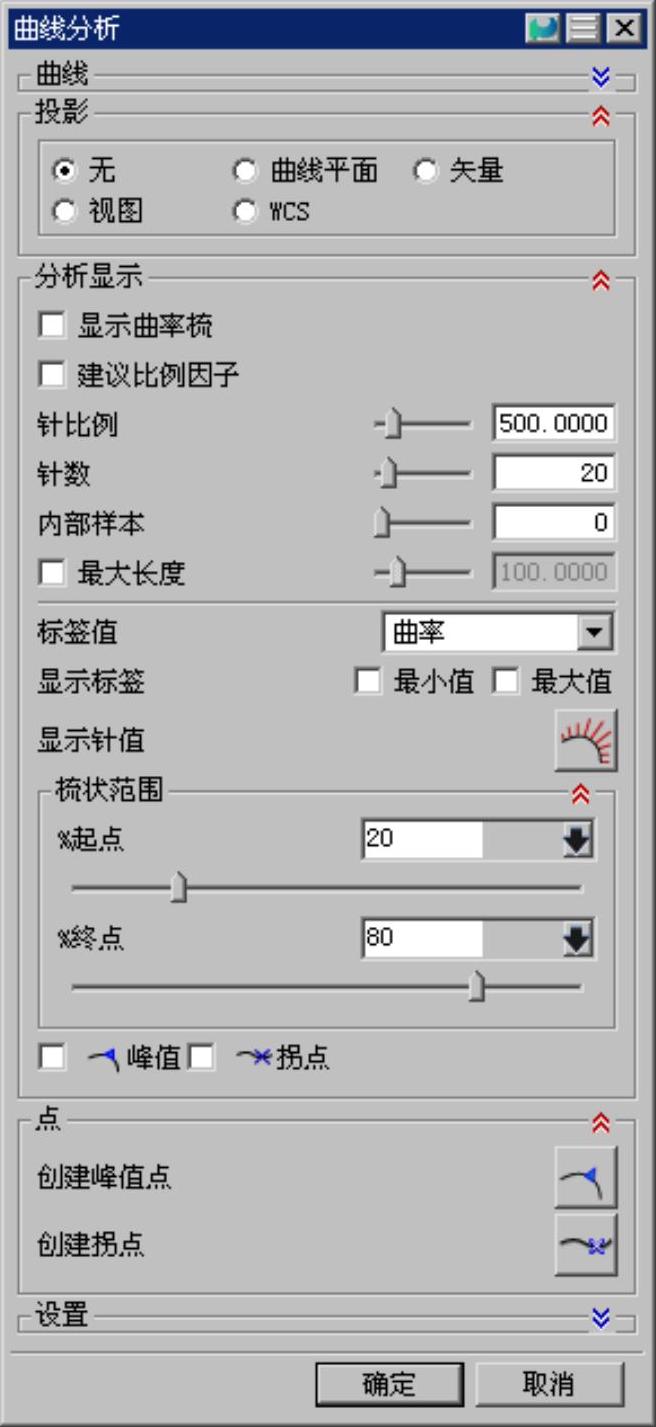

图3.6.8 “曲线分析”对话框

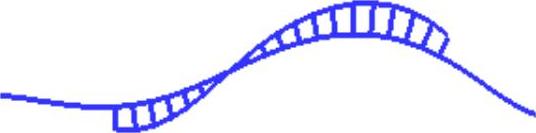

图3.6.9 显示曲率梳
