桥接曲线的形状控制选项说明及其使用方法

时间:2023-06-18 理论教育 版权反馈
【摘要】:图3.4.18 “桥接曲线”对话框图3.4.18所示“桥接曲线”对话框中“形状控制”区域的各选项的说明如下::用于通过改变与第一条曲线和第二条曲线端点的相切情况来更改桥接曲线的形状。Step3.在图形区依次选取图3.4.20所示的曲线1和曲线2,在“桥接曲线”对话框区域中单击右侧的按钮,选取图3.4.20所示的曲面1为约束面;其他参数采用系统默认设置值。

桥接曲线的形状控制选项说明及其使用方法

978-7-111-48786-9-Chapter03-706.jpg命令可以创建位于两曲线上用户定义点之间的连接曲线。输入曲线可以是片体或实体的边缘。生成的桥接曲线可以在两曲线确定的面上,或者在自行选择的约束曲面上。下面分别对这两种情况进行介绍。

1.在两曲线确定的面上生成桥接曲线

创建图3.4.17所示的在两曲线确定的面上生成桥接曲线的一般操作过程如下:

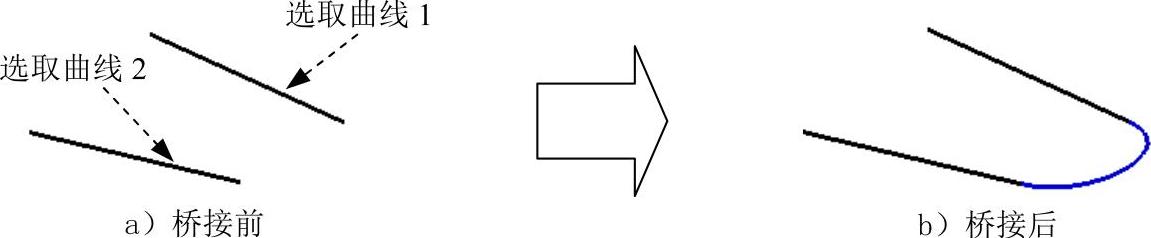

图3.4.17 创建桥接曲线

Step1.打开文件D:\ugdc8.8work\ch03.04\bridge_curve.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter03-708.jpg978-7-111-48786-9-Chapter03-709.jpg978-7-111-48786-9-Chapter03-710.jpg978-7-111-48786-9-Chapter03-711.jpg978-7-111-48786-9-Chapter03-712.jpg命令,系统弹出“桥接曲线”对话框,如图3.4.18所示。

Step3.定义桥接曲线。在图形区依次选取图3.4.17所示的曲线1和曲线2。

说明:通过在978-7-111-48786-9-Chapter03-713.jpg区域的978-7-111-48786-9-Chapter03-714.jpg978-7-111-48786-9-Chapter03-715.jpg文本框中输入数值或拖动下放的滑块,可以调整桥接曲线端点的位置,图形区中显示的桥接曲线也会随之改变。

Step4.设置参数。在“桥接曲线”对话框978-7-111-48786-9-Chapter03-716.jpg区域的978-7-111-48786-9-Chapter03-717.jpg下拉列表中选择978-7-111-48786-9-Chapter03-718.jpg选项;在978-7-111-48786-9-Chapter03-719.jpg的文本框中输入1.5,在978-7-111-48786-9-Chapter03-720.jpg的文本框中输入1;其他参数采用系统默认设置值。

Step5.单击978-7-111-48786-9-Chapter03-721.jpg按钮,完成桥接曲线的创建。

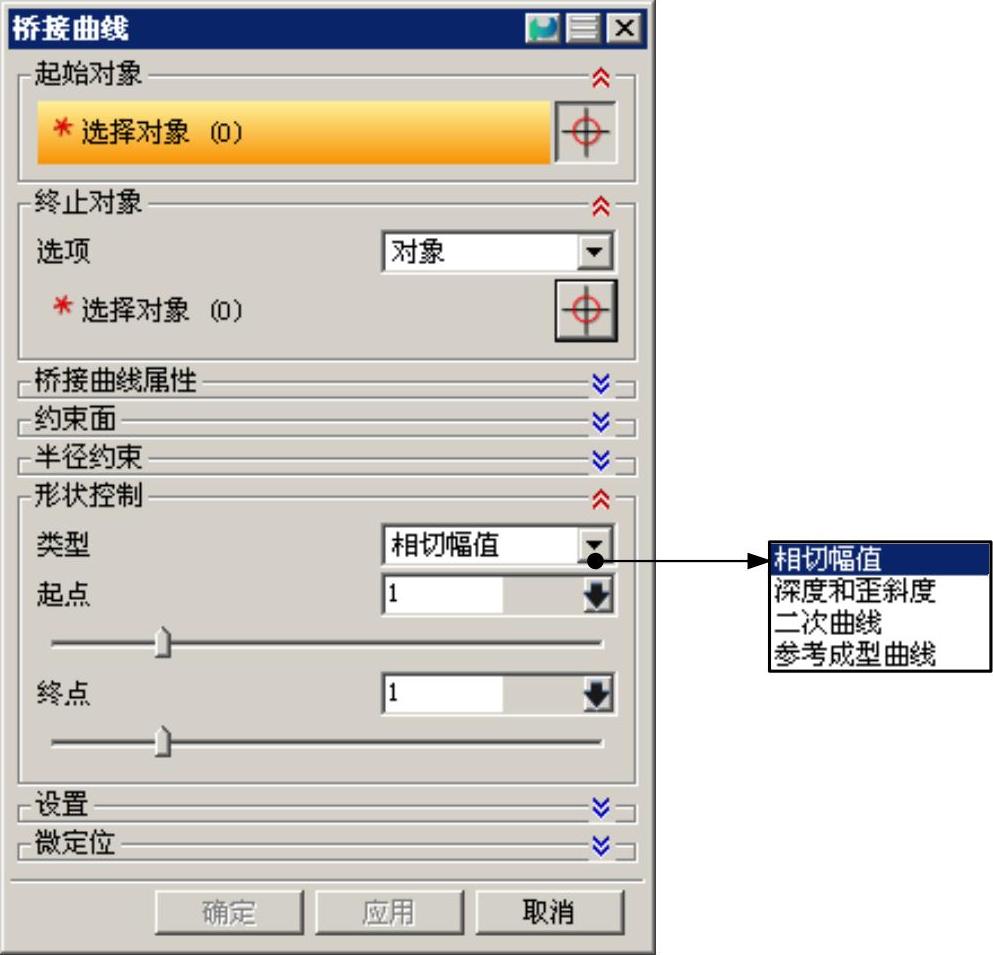

图3.4.18 “桥接曲线”对话框

图3.4.18所示“桥接曲线”对话框中“形状控制”区域的各选项的说明如下:

978-7-111-48786-9-Chapter03-723.jpg978-7-111-48786-9-Chapter03-724.jpg:用于通过改变与第一条曲线和第二条曲线端点的相切情况来更改桥接曲线的形状。

978-7-111-48786-9-Chapter03-725.jpg:用户通过使用滑块推拉第一条曲线的一个或两个端点,或在文本框中键入数值来调整桥接曲线。滑块范围表示相切的百分比。初始值在0.0~3.0之间变化。如果在978-7-111-48786-9-Chapter03-726.jpg文本框中输入大于3.0的数值,则几何体将作相应的调整,并且相应的滑块将增大范围以包含这个较大的数值。

978-7-111-48786-9-Chapter03-727.jpg978-7-111-48786-9-Chapter03-728.jpg:用户通过使用滑块推拉第二条曲线的一个或两个端点,或在文本框中键入数值来调整桥接曲线。滑块范围表示相切的百分比。初始值在0.0~3.0之间变化。如果在978-7-111-48786-9-Chapter03-729.jpg文本框中输入大于3.0的数值,则几何体将作相应的调整,并且相应的滑块将增大范围以包含这个较大的数值。(www.daowen.com)

978-7-111-48786-9-Chapter03-730.jpg978-7-111-48786-9-Chapter03-731.jpg:通过改变从峰值点测量的深度和扭曲来更改桥接曲线的形状。启用桥接深度和桥接歪斜滑块数据输入文本框,两个滑尺的初始范围是0.0~100.0。在数据输入文本框中输入初始范围外的数据后,再移动滑块,将会在初始范围内重新设置桥接曲线的形状。

978-7-111-48786-9-Chapter03-732.jpg978-7-111-48786-9-Chapter03-733.jpg:该滑块控制最大曲率的位置。滑块的值是沿着桥接从曲线1到曲线2之间的距离的百分比。

978-7-111-48786-9-Chapter03-734.jpg978-7-111-48786-9-Chapter03-735.jpg:该滑块用于控制曲线曲率影响桥接的程度。在选中两条曲线后,可以通过移动滑块来更改此深度。滑块的值为曲率影响程度的百分比。

978-7-111-48786-9-Chapter03-736.jpg978-7-111-48786-9-Chapter03-737.jpg:用于通过改变二次曲线的饱满程度来更改桥接曲线的形状,将启用Rho值及滑块数据输入文本框(此时“桥接曲线”对话框的“形状控制”区域如图3.4.19所示)。

978-7-111-48786-9-Chapter03-738.jpg978-7-111-48786-9-Chapter03-739.jpg:表示从曲线端点到顶点的距离比值。Rho值的范围是0.01~0.99。二次曲线形状控制只能和“相切”(978-7-111-48786-9-Chapter03-740.jpg区域978-7-111-48786-9-Chapter03-741.jpg复选框)连续方法同时使用。小的Rho值会生成很平的二次曲线,而大的Rho值(接近1)会生成很尖的二次曲线。

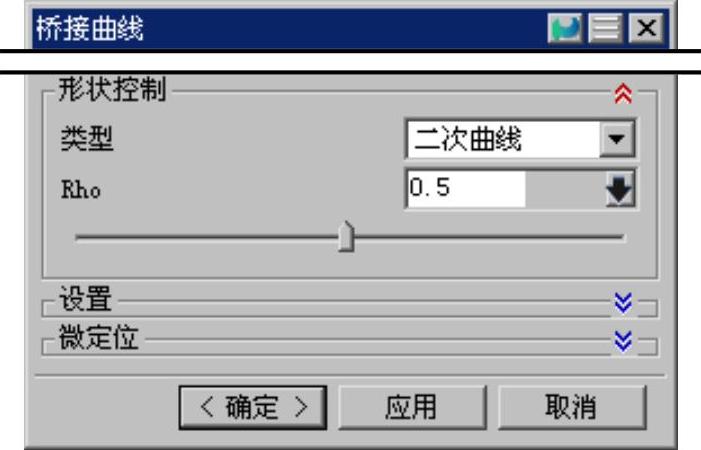

图3.4.19 “桥接曲线”对话框的“形状控制”区域

2.在自选约束曲面上生成桥接曲线

创建图3.4.20所示的在自选约束曲面上生成桥接曲线的一般操作过程如下。

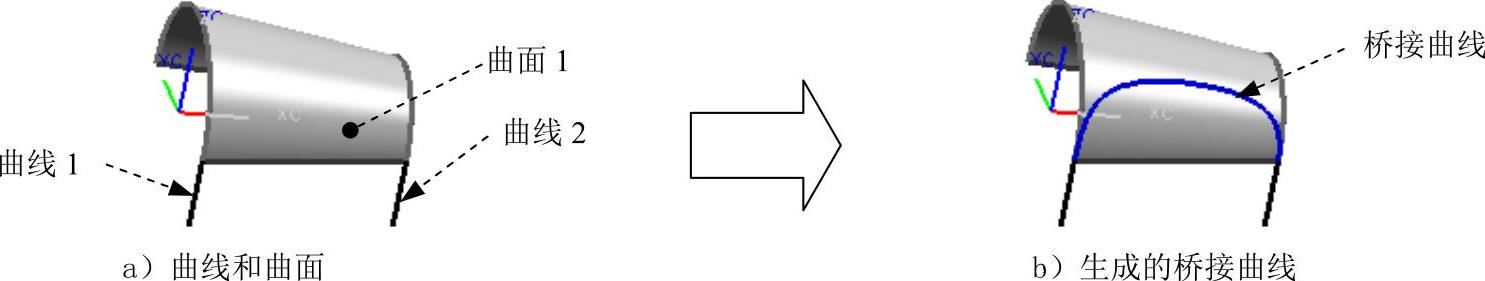

图3.4.20 面上桥接

Step1.打开文件D:\ugdc8.8\work\ch03.04\bridge_curve_1.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter03-744.jpg978-7-111-48786-9-Chapter03-745.jpg978-7-111-48786-9-Chapter03-746.jpg978-7-111-48786-9-Chapter03-747.jpg978-7-111-48786-9-Chapter03-748.jpg命令,系统弹出“桥接曲线”对话框。

Step3.在图形区依次选取图3.4.20所示的曲线1和曲线2,在“桥接曲线”对话框978-7-111-48786-9-Chapter03-749.jpg区域中单击978-7-111-48786-9-Chapter03-750.jpg右侧的978-7-111-48786-9-Chapter03-751.jpg按钮,选取图3.4.20所示的曲面1为约束面;其他参数采用系统默认设置值。

说明:选取曲线1和曲线2时,应靠近需要桥接的一端来选取。

Step4.单击“桥接曲线”对话框的978-7-111-48786-9-Chapter03-752.jpg按钮,完成桥接曲线的创建。
