组合投影可以用来组合两个现有曲线的投影来创建一条新的曲线，两条曲线的投影必须相交。在创建过程中，可以指定新曲线是否与输入曲线关联，以及对输入曲线作保留、隐藏等处理方式。创建图3.4.14所示的组合投影曲线的一般操作过程如下。

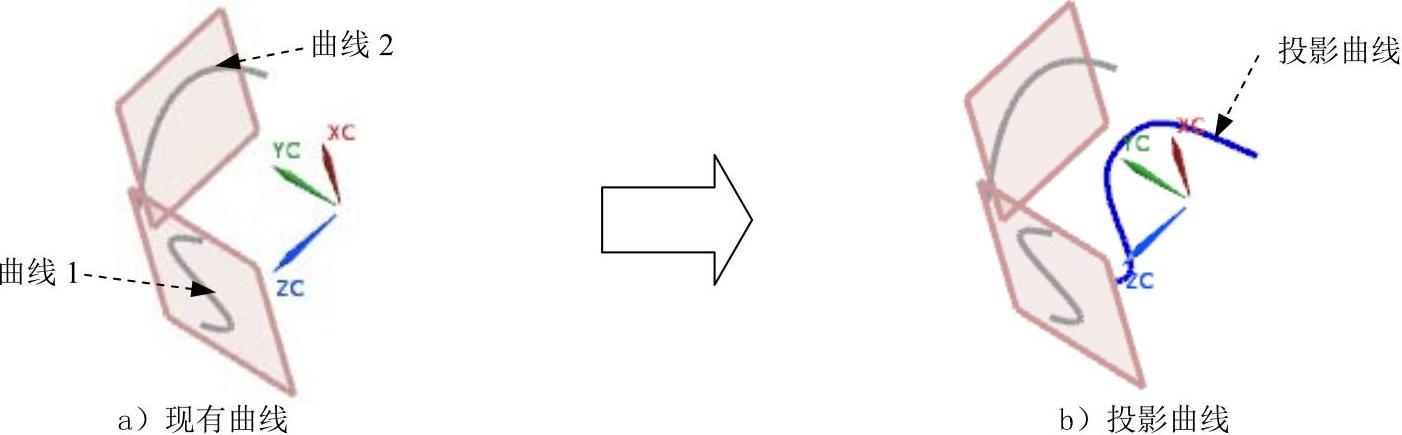

图3.4.14 组合投影

Step1.打开文件D:\ugdc8.8\work\ch03.04\project_1.prt。

Step2.选择下拉菜单命令，系统弹出图3.4.15所示的“组合投影”对话框（一）。

Step3.选取图3.4.14a所示的曲线1作为第一曲线串，单击鼠标中键确认。

Step4.选取图3.4.14a所示的曲线2作为第二曲线串。

Step5.定义投影矢量。在图3.4.16所示的“组合投影”对话框（二）和区域的下拉列表中都选择选项。

Step6.在“组合投影”对话框中单击按钮，完成组合投影曲线的创建。(www.daowen.com)

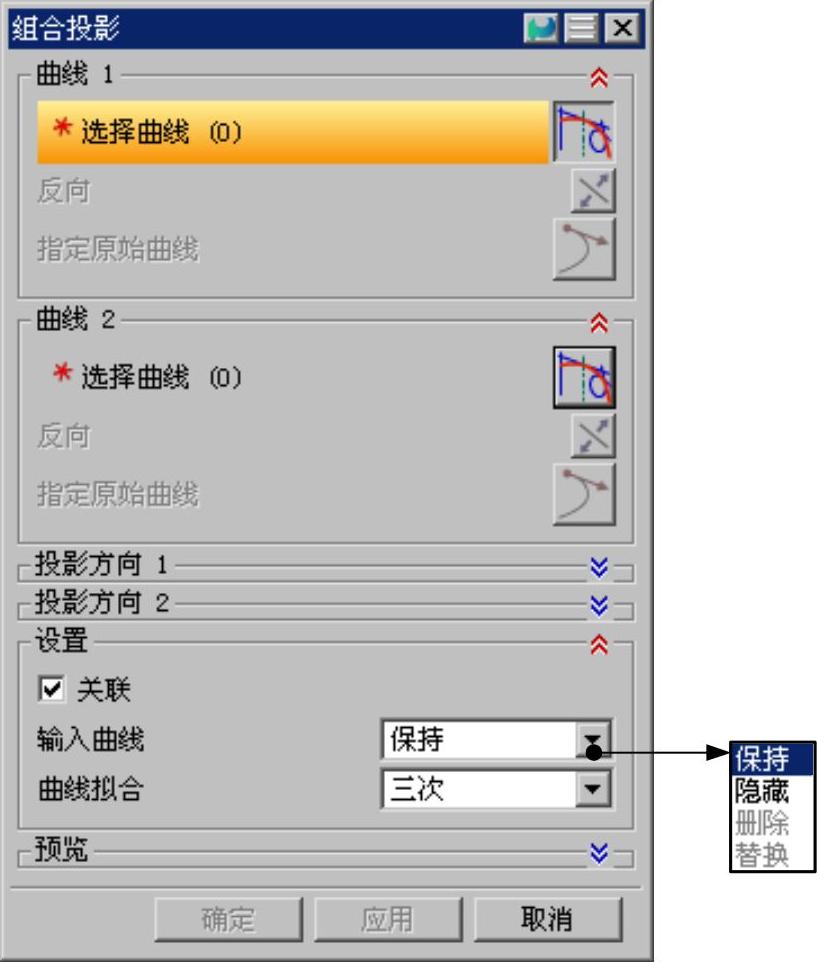

图3.4.15 “组合投影”对话框（一）

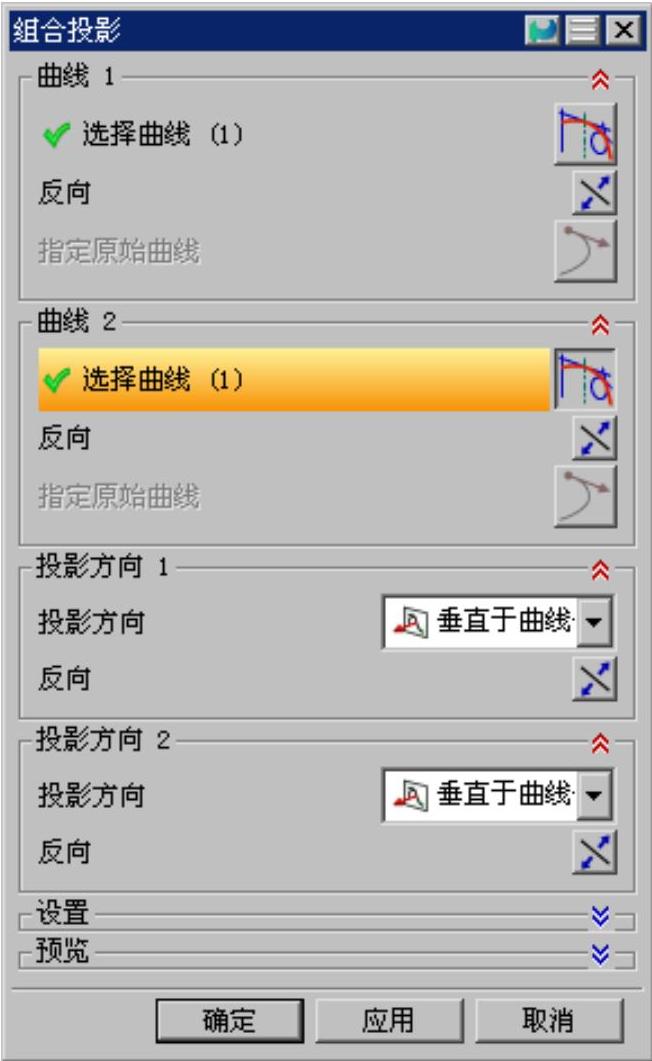

图3.4.16 “组合投影”对话框（二）

图3.4.15“组合投影”对话框中部分选项的说明如下：

下拉列表：用于设置在组合投影创建完成后对输入曲线的处理方式。

：创建完成后保留输入曲线。

：创建完成后隐藏输入曲线。
