投影可以将曲线、边线和点映射到片体、面、平面和基准平面上。投影曲线在孔或面边线处都要进行修剪，投影之后，可以自动合并输出的曲线。创建图3.4.12所示的投影曲线的一般操作过程如下。

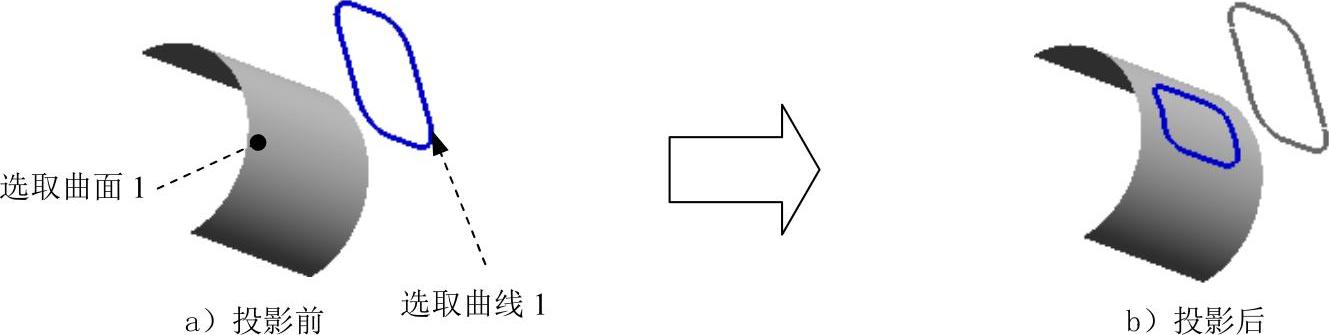

图3.4.12 投影曲线的创建

Step1.打开文件D:\ugdc8.8\work\ch03.04\project.prt。

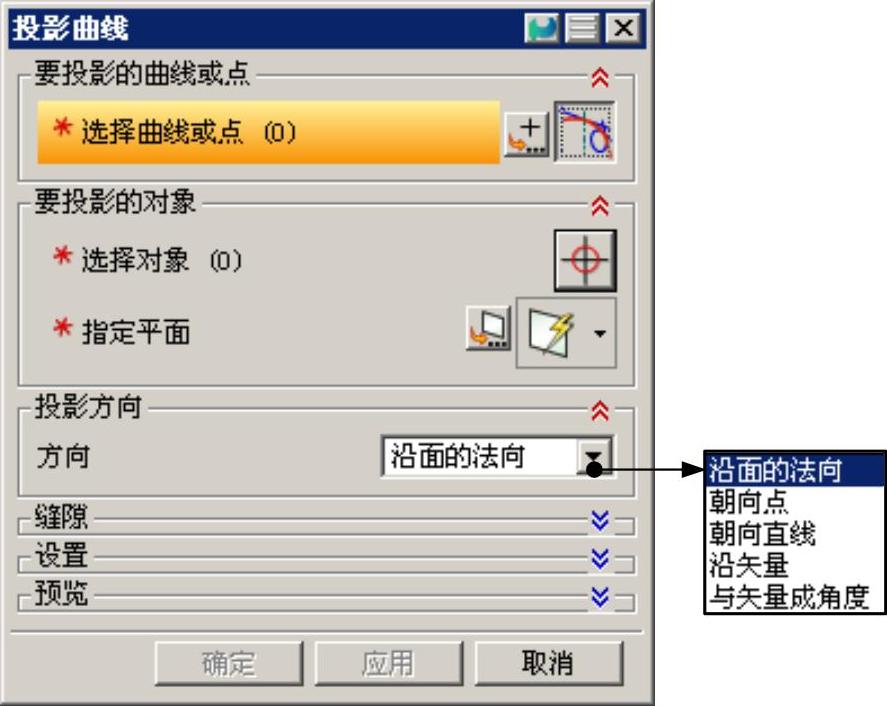

Step2.选择下拉菜单命令，系统弹出“投影曲线”对话框，如图3.4.13所示。

Step3.定义要投影的曲线。在图形区选取图3.4.12a所示的曲线1，单击鼠标中键确认。

Step4.定义投影面。选取图3.4.12所示的曲面1作为投影曲面。

Step5.定义投影方向。在区域的下拉列表中选择选项。

Step6.在“投影曲线”对话框中单击按钮，完成投影曲线的创建。(www.daowen.com)

图3.4.13所示“投影曲线”对话框区域的下拉列表中部分选项的说明如下：

：此方式是沿所选投影面的法向，向投影面投影曲线。

：此方式用于从原定义曲线朝着一个点，向选取的投影面投影曲线。

：此方式用于原定义曲线沿着一条直线，向选取的投影面投影曲线。

：此方式用于沿设定的矢量方向，向选取的投影面投影曲线。

：此方式用于沿与设定矢量方向成一角度的方向，向选取的投影面投影曲线。

图3.4.13 “投影曲线”对话框
