UG NX 8.0中的四种二次曲线创建方法详解

在某些情况下,单方向上的二次曲线比样条更有用。UG NX 8.0可以创建4种类型的二次曲线:圆弧/圆、椭圆抛物线双曲线。下面分别介绍创建椭圆、抛物线和双曲线的一般操作步骤。

1.椭圆

下面通过创建图3.3.8所示的椭圆说明创建椭圆的一般操作步骤。

Step1.新建三维模型文件,文件名为circle1.prt。

Step2.选择命令。选择下拉菜单978-7-111-48786-9-Chapter03-307.jpg978-7-111-48786-9-Chapter03-308.jpg978-7-111-48786-9-Chapter03-309.jpg978-7-111-48786-9-Chapter03-310.jpg978-7-111-48786-9-Chapter03-311.jpg命令,系统弹出“点”对话框。

Step3.定义椭圆中心。在“点”对话框的978-7-111-48786-9-Chapter03-312.jpg978-7-111-48786-9-Chapter03-313.jpg978-7-111-48786-9-Chapter03-314.jpg文本框中分别输入0、0、0,单击该对话框中的978-7-111-48786-9-Chapter03-315.jpg按钮

Step4.设置椭圆参数。在弹出的“椭圆”对话框中输入图3.3.9所示的参数值。

Step5.单击978-7-111-48786-9-Chapter03-316.jpg按钮,完成椭圆的创建,系统重新弹出“椭圆”对话框。

Step6.在“椭圆”对话框中单击978-7-111-48786-9-Chapter03-317.jpg按钮。


图3.3.8 椭圆

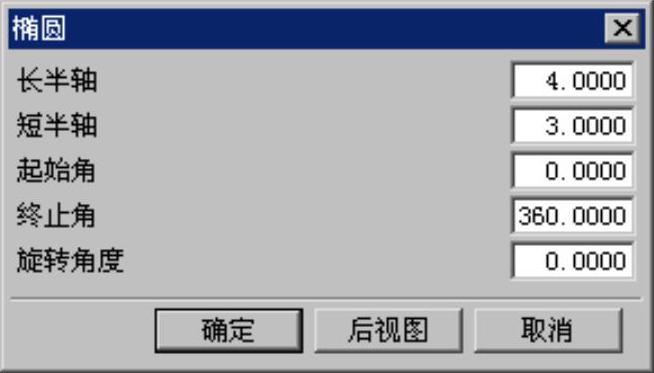

图3.3.9 “椭圆”对话框

2.抛物线

下面通过创建图3.3.10所示的抛物线说明创建抛物线的一般步骤。

Step1.新建三维模型文件,文件名为circle2.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter03-320.jpg978-7-111-48786-9-Chapter03-321.jpg978-7-111-48786-9-Chapter03-322.jpg978-7-111-48786-9-Chapter03-323.jpg978-7-111-48786-9-Chapter03-324.jpg命令,系统弹出“点”对话框。在“点”对话框的978-7-111-48786-9-Chapter03-325.jpg978-7-111-48786-9-Chapter03-326.jpg978-7-111-48786-9-Chapter03-327.jpg文本框中分别输入0、0、0,单击978-7-111-48786-9-Chapter03-328.jpg按钮。

Step3.设置抛物线参数。在弹出的“抛物线”对话框中输入图3.3.11所示的参数。(www.daowen.com)


图3.3.10 抛物线

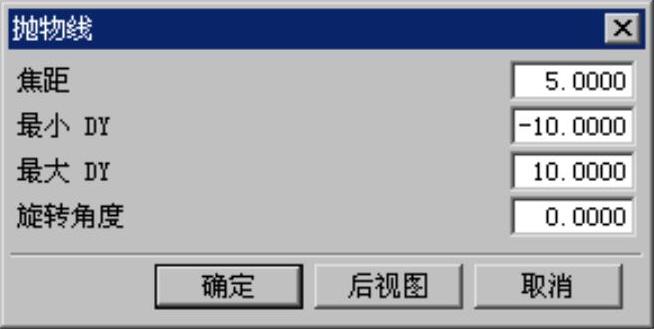

图3.3.11 “抛物线”对话框

Step4.单击978-7-111-48786-9-Chapter03-331.jpg按钮,完成抛物线的创建,系统重新弹出“点”对话框。

Step5.在“点”对话框中单击978-7-111-48786-9-Chapter03-332.jpg按钮。

3.双曲线

下面通过创建图3.3.12所示的双曲线说明创建双曲线的一般操作步骤。

Step1.新建三维模型文件,文件名为circle3.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter03-333.jpg978-7-111-48786-9-Chapter03-334.jpg978-7-111-48786-9-Chapter03-335.jpg978-7-111-48786-9-Chapter03-336.jpg978-7-111-48786-9-Chapter03-337.jpg命令,系统弹出“点”对话框。在“点”对话框的978-7-111-48786-9-Chapter03-338.jpg978-7-111-48786-9-Chapter03-339.jpg978-7-111-48786-9-Chapter03-340.jpg文本框中分别输入0、0、0,单击978-7-111-48786-9-Chapter03-341.jpg按钮。

Step3.设置双曲线参数。在弹出的“双曲线”对话框中输入图3.3.13所示的参数。

Step4.单击978-7-111-48786-9-Chapter03-342.jpg按钮,完成双曲线的创建,系统重新弹出“点”对话框。

Step5.在“点”对话框中单击978-7-111-48786-9-Chapter03-343.jpg按钮。


图3.3.12 双曲线

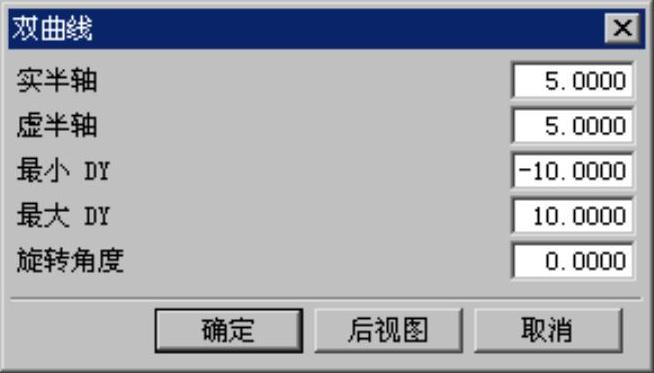

图3.3.13 “双曲线”对话框
