倒圆角命令可以用来编辑现有的圆角，系统会自动将指定的圆弧半径作为圆角的半径，用户也可以自定义圆角半径。在选择多个圆角对象时，应该按逆时针顺序选择各对象，以保证生成的圆角是要得到的圆角。下面将分别介绍几种圆角创建的一般操作过程。

1．简单倒圆角

下面通过图3.2.41所示的范例来说明创建简单倒圆角的一般过程。

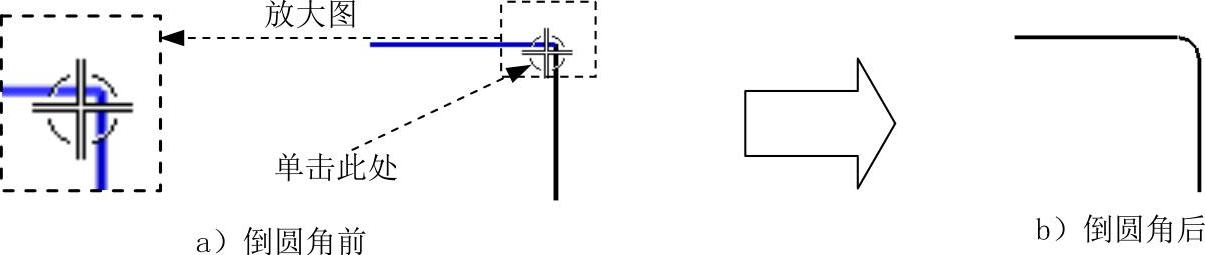

图3.2.41 简单倒圆角

Step1.打开文件D:\ugdc8.8\work\ch03.02\edit_arc01.prt。

Step2.选择下拉菜单命令，系统弹出图3.2.42所示的“基本曲线”对话框。

Step3.在“基本曲线”对话框中单击“圆角”按钮，系统弹出“曲线倒圆”对话框，如图3.2.43所示。

Step4.选中“曲线倒圆”对话框中的“简单圆角”按钮，在文本框中输入6，单击图3.2.41a所示的位置，完成倒圆角的创建，结果如图3.2.41b所示，单击按钮退出操作。

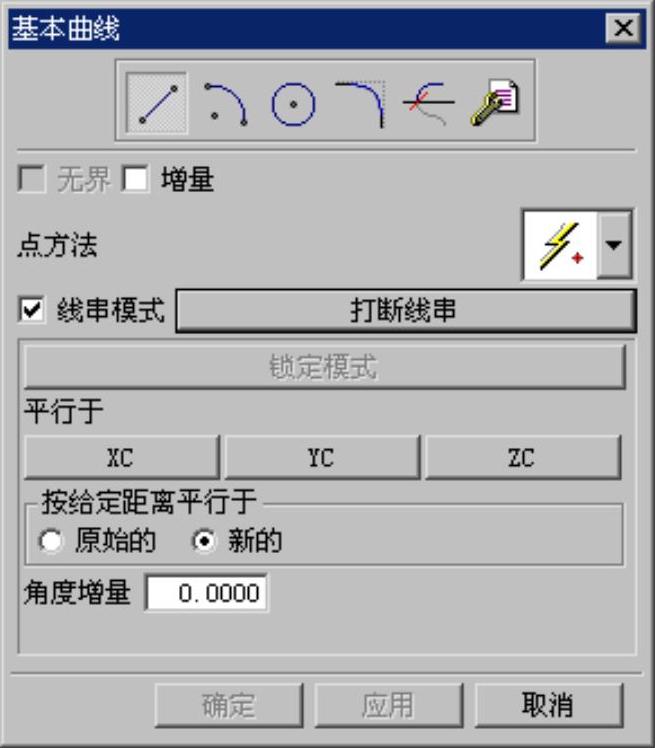

图3.2.42 “基本曲线”对话框

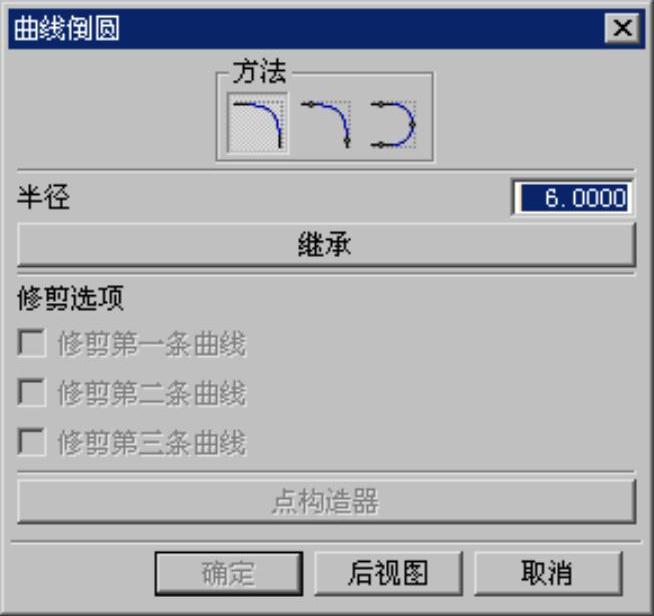

图3.2.43 “曲线倒圆”对话框

说明：图3.2.41a所示光标圆半径内应该包括所需要选取的两条直线，且光标十字准线的焦点应该在两直线夹角的内部。只有光标处于这样的位置时单击，才能生成图3.2.41b所示的圆角。

2．两条曲线的曲线圆角

下面通过图3.2.44所示的例子说明创建曲线圆角的一般操作过程。

Step1.打开文件D:\ugdc8.8\work\ch03.02\edit_arc02.prt。

Step2.选择下拉菜单命令，系统弹出“基本曲线”对话框。

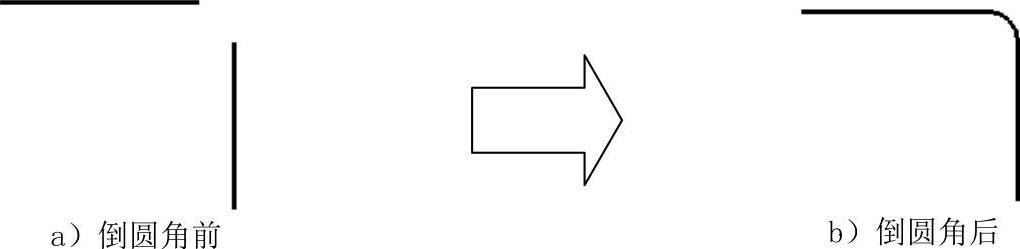

图3.2.44 曲线圆角

Step3.在“基本曲线”对话框中单击“圆角”按钮，系统弹出“曲线倒圆”对话框。

Step4.在“曲线倒圆”对话框中单击“2曲线圆角”按钮，输入半径值12，依次选取图3.2.45所示的曲线1、曲线2，单击图3.2.45所示的点1区域，完成倒圆角，结果如图3.2.44b所示，单击按钮退出操作。

说明：(www.daowen.com)

在选取曲线时，系统会弹出警告窗口，提示曲线的参数将被移除，此时应单击按钮才能继续。

在Step4中，如果单击点的位置不同，生成的倒角位置也会不同，如图3.2.46～

图3.2.48所示。

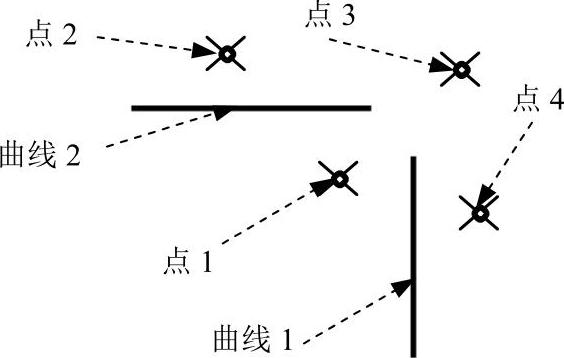

图3.2.45 点的不同位置

图3.2.46 单击点2区域

图3.2.47 单击点3区域

图3.2.48 单击点4区域

3．三条曲线的曲线圆角

下面通过图3.2.49所示的例子说明创建三条曲线的曲线圆角的一般操作操作过程。

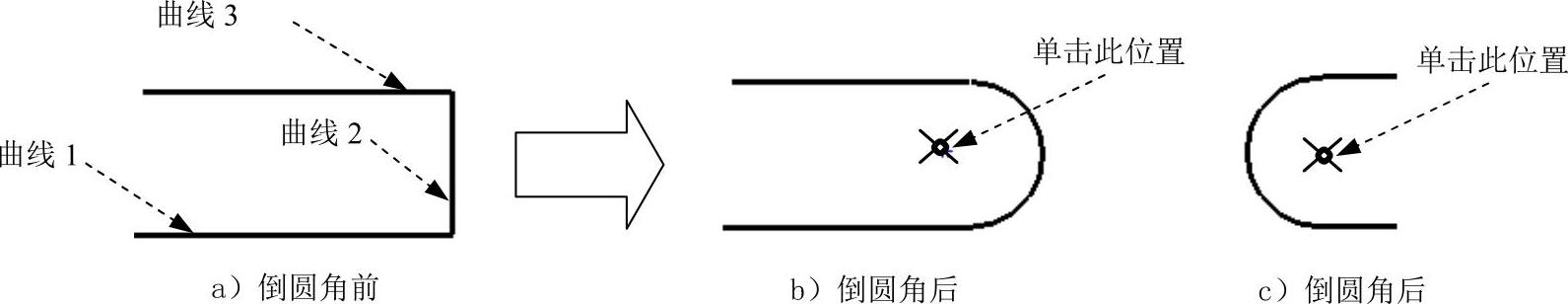

图3.2.49 三条曲线的曲线圆角

Step1.打开文件D:\ugdc8.8\work\ch03.02\edit_arc03.prt。

Step2.选择下拉菜单命令，系统弹出“基本曲线”对话框。

Step3.在“基本曲线”对话框中单击“圆角”按钮，系统弹出“曲线倒圆”对话框。

Step4.在“曲线倒圆”对话框中单击“3曲线圆角”按钮，依次选取图3.2.49a所示的曲线1、曲线2、曲线3，然后单击图3.2.49b所示的位置作为圆角中心的大概位置，完成倒圆角的创建。结果如图3.2.49b所示，单击按钮退出操作。

说明：

在上面的Step4中，如果依次选取图3.2.49a所示的曲线3、曲线2和曲线1，然后单击图3.2.49c所示的位置，则生成的倒角位置就会不同。

在倒圆角前，确定“修剪选项”的、和 三个复选框为选中状态。
