如何用三个点创建坐标系

时间:2023-06-18 理论教育 版权反馈
【摘要】:根据所选的三个点来定义坐标系,X轴是从第一点到第二点的矢量,Y轴是第一点到第三点的矢量,原点是第一点。下面以图2.5.1所示的范例来说明用三点创建坐标系的一般过程:图2.5.1 使用三个点创建坐标系Step1.打开文件D:\ugdc8.8\work\ch02.05\csys_create_01.prt。Step3.在区域的下拉列表中选择选项,在绘图区依次选取图2.5.1a所示的点1、点2和点3。Step4.单击“基准CSYS”对话框中的按钮,完成坐标系的创建,结果如图2.5.1b所示。

如何用三个点创建坐标系

根据所选的三个点来定义坐标系,X轴是从第一点到第二点的矢量,Y轴是第一点到第三点的矢量,原点是第一点。下面以图2.5.1所示的范例来说明用三点创建坐标系的一般过程:

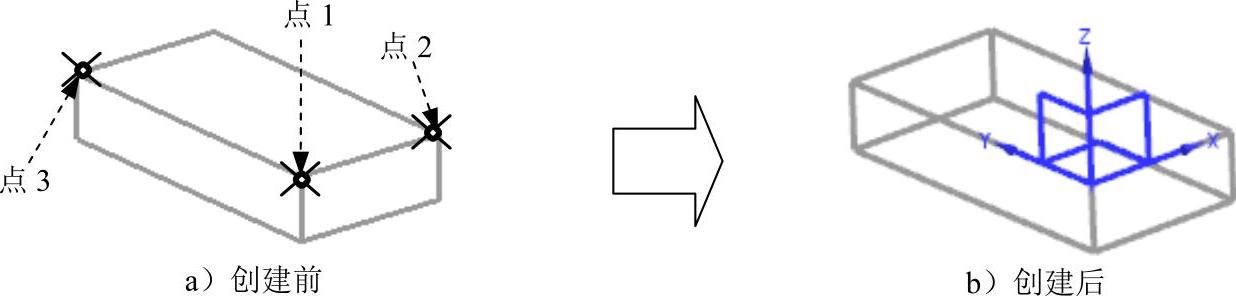

图2.5.1 使用三个点创建坐标系

Step1.打开文件D:\ugdc8.8\work\ch02.05\csys_create_01.prt。

Step2.选择下拉菜单978-7-111-48786-9-Chapter02-377.jpg978-7-111-48786-9-Chapter02-378.jpg978-7-111-48786-9-Chapter02-379.jpg978-7-111-48786-9-Chapter02-380.jpg978-7-111-48786-9-Chapter02-381.jpg命令,系统弹出图2.5.2所示的“基准CSYS”对话框。

Step3.在978-7-111-48786-9-Chapter02-382.jpg区域的下拉列表中选择978-7-111-48786-9-Chapter02-383.jpg选项,在绘图区依次选取图2.5.1a所示的点1、点2和点3。

Step4.单击“基准CSYS”对话框中的978-7-111-48786-9-Chapter02-384.jpg按钮,完成坐标系的创建,结果如图2.5.1b所示。

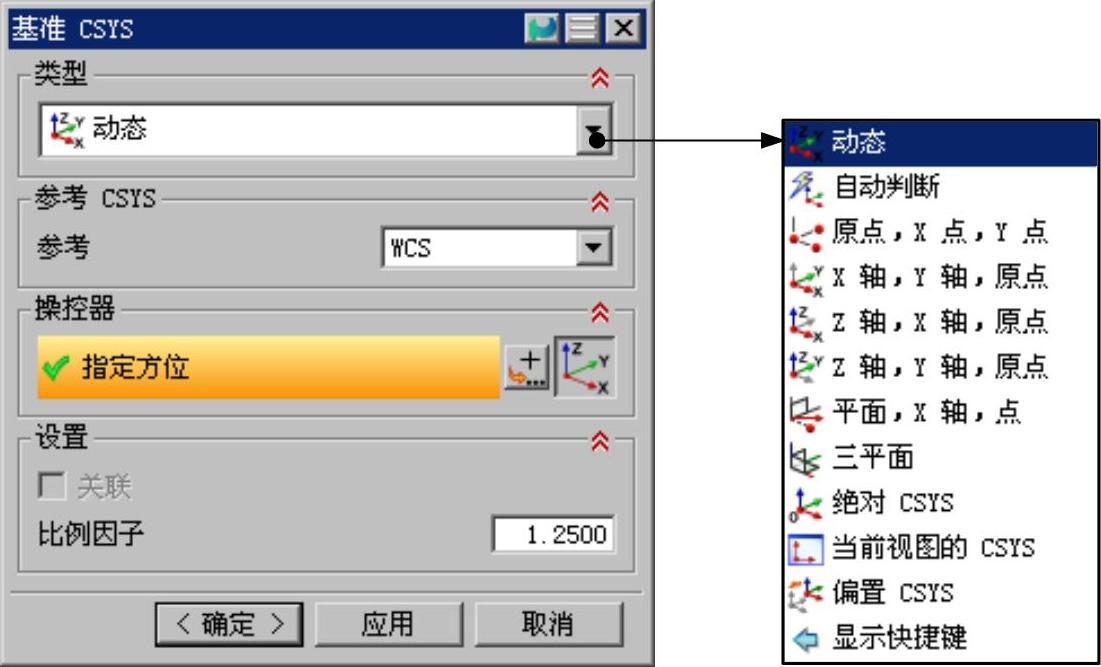

图2.5.2 “基准CSYS”对话框

图2.5.2所示“基准CSYS”对话框978-7-111-48786-9-Chapter02-386.jpg区域的下拉列表中各选项的功能说明如下:

978-7-111-48786-9-Chapter02-387.jpg978-7-111-48786-9-Chapter02-388.jpg动态):可以手动移动CSYS到任何想要的位置或方位,或创建一个关联、相对于选定CSYS动态偏置的CSYS。(www.daowen.com)

978-7-111-48786-9-Chapter02-389.jpg978-7-111-48786-9-Chapter02-390.jpg(自动判断):创建一个与所选对象相关的CSYS,或通过X、Y和Z分量的增量来创建CSYS。实际所使用的方法是根据所选择的对象和选项来确定的。要选择当前的CSYS,可选择自动判断的方法。

978-7-111-48786-9-Chapter02-391.jpg978-7-111-48786-9-Chapter02-392.jpg(原点、X点、Y点):根据选择的三个点或创建三个点来创建CSYS。要想指定三个点,可以使用点方法选项或使用相同功能的菜单,打开“点”对话框。X轴是从第一点到第二点的矢量;Y轴是从第一点到第三点的矢量;原点是第一点。

978-7-111-48786-9-Chapter02-393.jpg978-7-111-48786-9-Chapter02-394.jpg:根据所选择或定义的一点和两个矢量来创建CSYS。选择的两个矢量作为坐标系的X轴和Y轴;选择的点作为坐标系的原点。

978-7-111-48786-9-Chapter02-395.jpg978-7-111-48786-9-Chapter02-396.jpg:根据所选择或定义的一点和两个矢量来创建CSYS。选择的两个矢量作为坐标系的Z轴和X轴;选择的点作为坐标系的原点。

978-7-111-48786-9-Chapter02-397.jpg978-7-111-48786-9-Chapter02-398.jpg:根据所选择或定义的一点和两个矢量来创建CSYS。选择的两个矢量作为坐标系的Z轴和Y轴;选择的点作为坐标系的原点。

978-7-111-48786-9-Chapter02-399.jpg978-7-111-48786-9-Chapter02-400.jpg:根据所选择的一个平面、X轴和原点来创建CSYS,其中选择的平面为Z轴平面,选取的X轴方向即为CSYS中X轴方向,选取的原点为CSYS的原点。

978-7-111-48786-9-Chapter02-401.jpg978-7-111-48786-9-Chapter02-402.jpg(三平面):根据所选择的三个平面来创建CSYS。X轴是第一个“基准平面/平面”的法线,Y轴是第二个“基准平面/平面”的法线,原点是这三个基准平面/面的交点。

978-7-111-48786-9-Chapter02-403.jpg978-7-111-48786-9-Chapter02-404.jpg(绝对坐标系):指定模型空间坐标系作为坐标系。X轴和Y轴是“绝对CSYS”的X轴和Y轴,原点为“绝对CSYS”的原点。

978-7-111-48786-9-Chapter02-405.jpg978-7-111-48786-9-Chapter02-406.jpg(当前视图的CSYS):将当前视图的坐标系设置为坐标系。X轴平行于视图底部,Y轴平行于视图的侧面,原点为视图的原点(图形屏幕中间)。如果通过名称来选择,CSYS将不可见或在不可选择的层中。
