同基准平面一样，基准轴也可以作为特征创建时的参照。基准轴对创建基准平面、同轴放置项目和圆周阵列等特征的创建都特别有用。

基准轴的产生可分为两种情况：一是基准轴作为一个单独的特征来创建；二是在创建草绘时，系统会自动产生基准轴。

创建基准轴后，系统用基准轴自动分配其名称。要选取一个基准轴，可选择基准轴线自身或在模型树中单击其名称。

1．创建基准轴的一般过程

下面以一个范例来说明创建图2.3.1所示的基准轴的一般操作过程。现在要创建一个基准轴，使其穿过图2.3.1a所示的两个顶点。

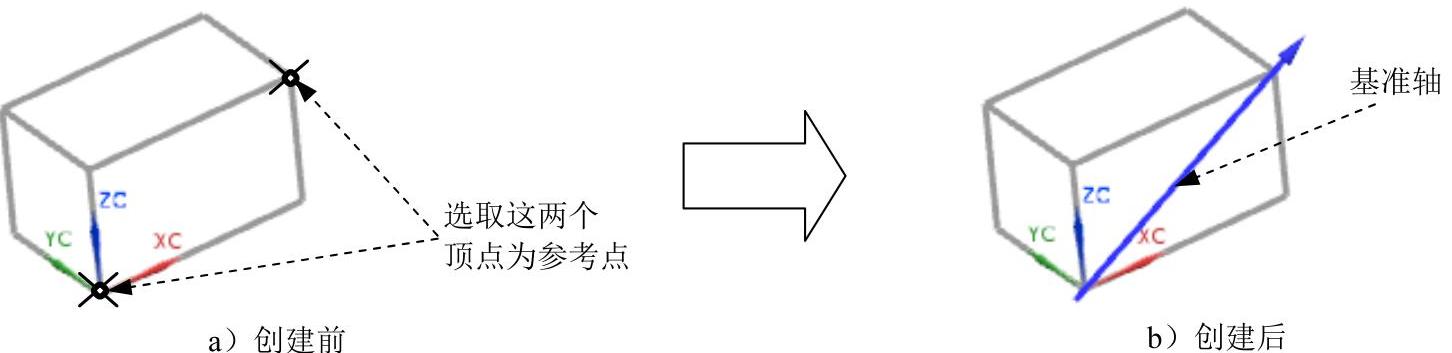

图2.3.1 创建基准轴一般过程

Step1.打开文件D:\ugdc8.8\work\ch02.03\datum axis_01.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.3.2所示的“基准轴”对话框。

Step3.选择创建基准轴的方法。在区域的下拉列表中选择选项。

Step4.定义参考对象。在绘图区选取图2.3.1所示的长方体的两个顶点为参考点。创建的基准轴方向与选择点的先后顺序有关，可以通过单击“基准轴”对话框中的“反向”按钮调整其方向。

Step5.单击按钮，完成基准轴的创建，如图2.3.1b所示。

图2.3.2所示“基准轴”对话框区域的下拉列表中各选项的功能说明如下：

（自动判断）：系统根据选择的对象自动判断约束，并创建一个基准轴。

（交点）：通过定义一个交点和一个参考线来创建基准轴。

（曲线或面轴）：通过选取曲线或面的轴为参照来创建基准轴。

（曲线上矢量）：创建一个与所选择曲线有垂直或相切关系且通过已知点的基准轴。

（XC基准轴）：通过选取XC基准轴为参照来创建基准轴。

（YC基准轴）：通过选取YC基准轴为参照来创建基准轴。

（ZC基准轴）：通过选取ZC基准轴为参照来创建基准轴。

（点和方向）：通过定义一个点和一个矢量方向来创建基准轴。通过曲线、边或曲面上的一点，可以创建一条平行于线性几何体或基准轴、面轴的基准轴，也可以创建一条垂直于一个曲面的基准轴。

（两个点）：通过定义轴通过的两点来创建基准轴。第一点为基点，第二点定义了从第一点到第二点的方向。

(www.daowen.com)

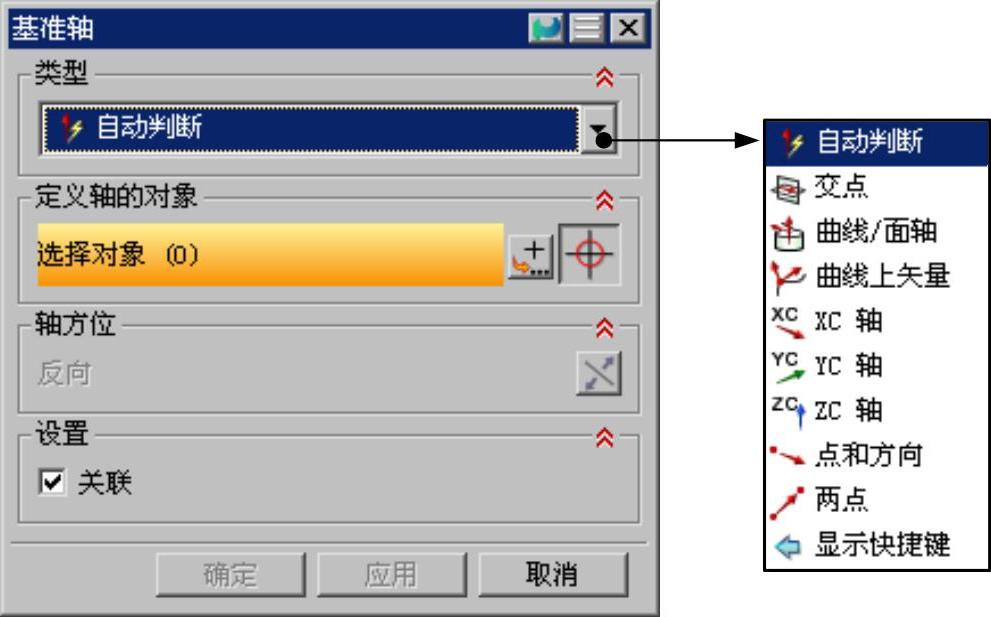

图2.3.2 “基准轴”对话框

2．创建基准轴的其他方法：点和方向

用“点和方向”创建基准平面是指通过定义一个点和矢量方向来创建基准轴，下面以图2.3.3所示的范例来说明用点和矢量方向创建基准轴的一般操作过程。

Step1.打开文件D:\ugdc8.8\work\ch02.03\datum_axis02.prt。

Step2.选择下拉菜单命令，系统弹出 图2.3.2所示的“基准轴”对话框。

Step3.选择创建基准轴的方法。在区域的下拉列表中选择选项。

Step4.定义参考对象。在绘图区选取图2.3.3a所示的点为参考点，并在区域的右侧下拉列表中选择选项。

Step5.单击按钮，完成基准轴的创建，结果如图2.3.3b所示。

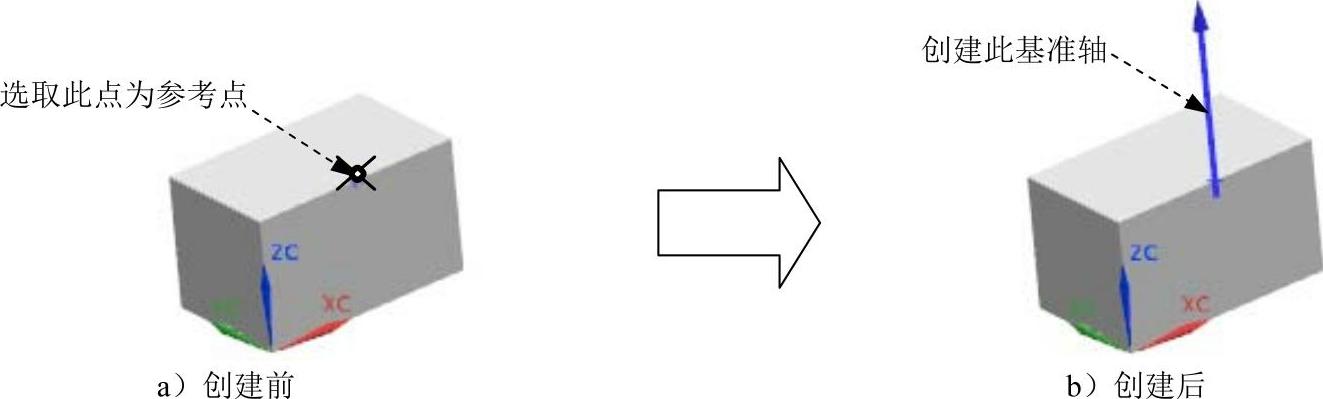

图2.3.3 用“点和方向”的方法创建基准轴

3．创建基准轴的其他方法：曲线上矢量

用“曲线上矢量”可以创建一个在指定曲线与之有确定相对位置的基准轴。下面以图2.3.4所示的范例来说明用“曲线上矢量”创建基准轴的一般操作过程。

Step1.打开文件D:\ugdc8.8\work\ch02.03\datum_axis03.prt。

Step2.选择下拉菜单命令，系统弹出“基准轴”对话框。

Step3.选择创建基准轴的方法。在区域的下拉列表中选择选项。

Step4.定义参考对象。在绘图区选取图2.3.4a所示的曲线，在区域的下拉列表中选择选项，在文本框中输入20，并按Enter键确定；在区域的下拉列表中选择；其他参数设置保持系统默认。

Step5.单击“基准轴”对话框中的按钮，完成基准轴的创建，结果如图2.3.4b所示。

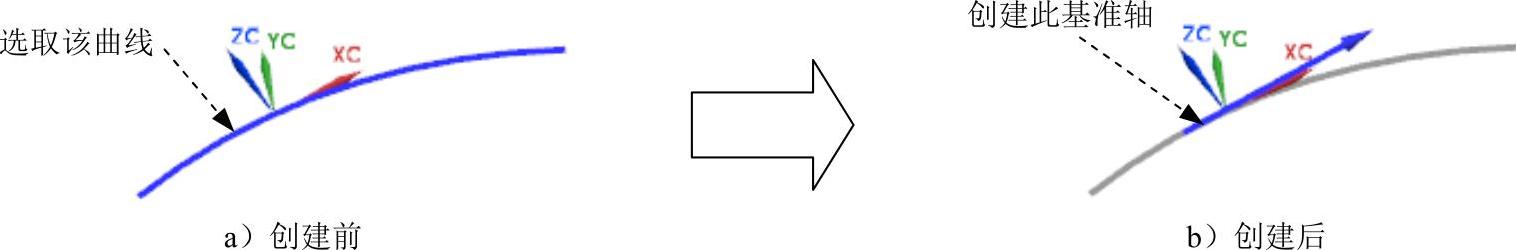

图2.3.4 用“曲线上矢量”的方法创建基准轴

说明：的默认选项为，选择其他方位可以得到不同的结果。图2.3.5显示的是同一条曲线上同一点在不同方位下产生的基准轴。注意相切、法向和副法向三者之间是两两互相垂直的。

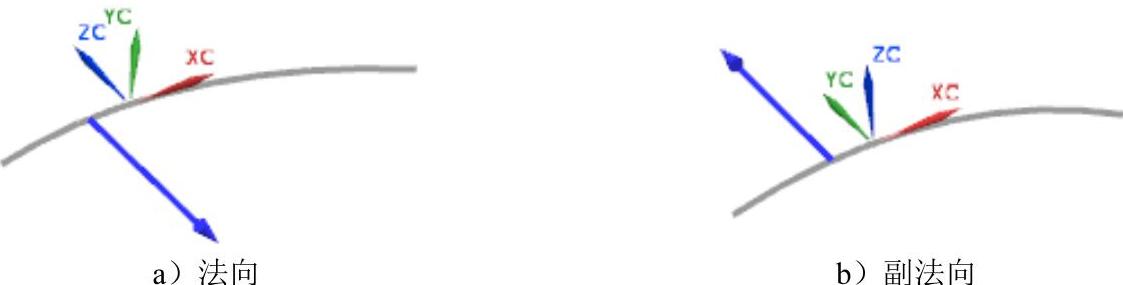

图2.3.5 曲线上的方位
