曲面造型的方法有很多种,下面介绍最常见的几种方法。

1.拉伸

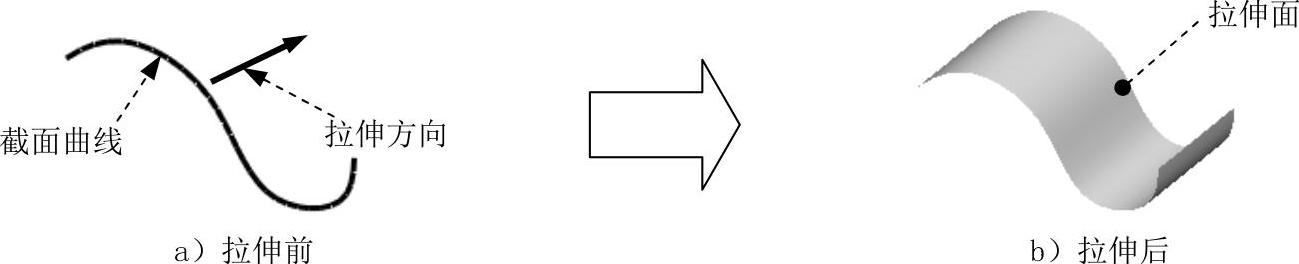

将一条截面曲线沿一定的方向滑动所形成的曲面,称为拉伸面,如图1.3.1所示。


图1.3.1 拉伸面

2.直纹面

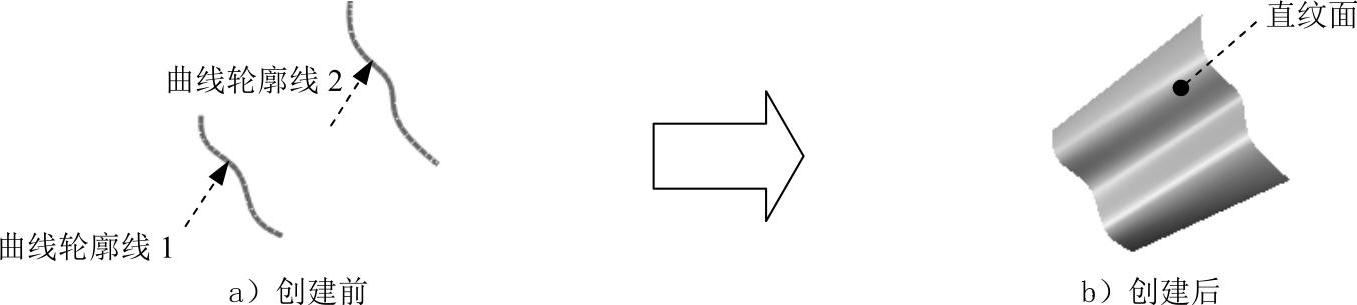

直纹面可以理解为将两条曲线轮廓线(剖面线串)用一系列直线连接而成的曲面,如图1.3.2所示。其中剖面线串可由单个对象(对象包括曲线、实体边缘或实体面)或多个对象组成。在创建直纹面时,只能使用两组剖面线串,这两组线串可以封闭,也可以不封闭。另外,构成直纹面的两组剖面线串的走向必须相同,否则曲面将会出现扭曲。


图1.3.2 直纹面

3.旋转面

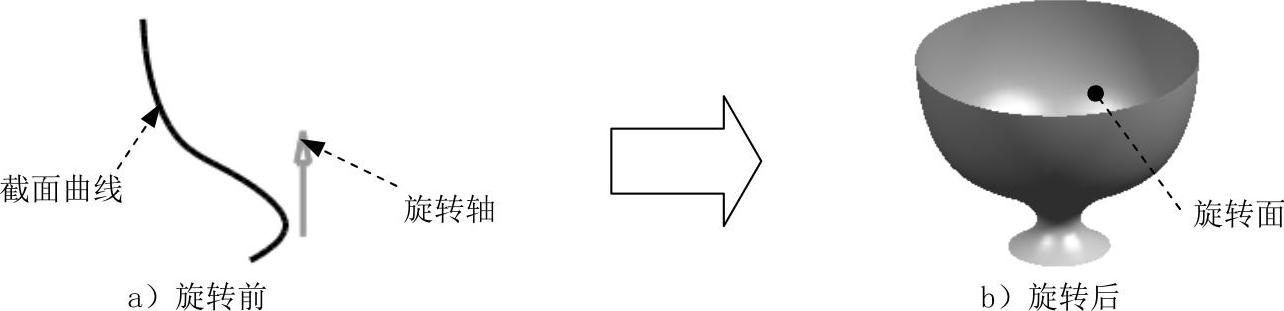

将一条截面曲线沿着某一旋转轴旋转一定的角度,就形成了一个旋转面,如图1.3.3所示。


图1.3.3 旋转面

4.扫掠面(www.daowen.com)

将截面曲线沿着轨迹曲线扫掠而形成的曲面,即为扫掠面,如图1.3.4所示。

截面曲线和轨迹线可以有多条,截面曲线形状可以不同,可以封闭也可以不封闭。生成扫掠时,软件会自动过渡,生成光滑连续的曲面。


图1.3.4 扫掠面

5.曲线网格曲面

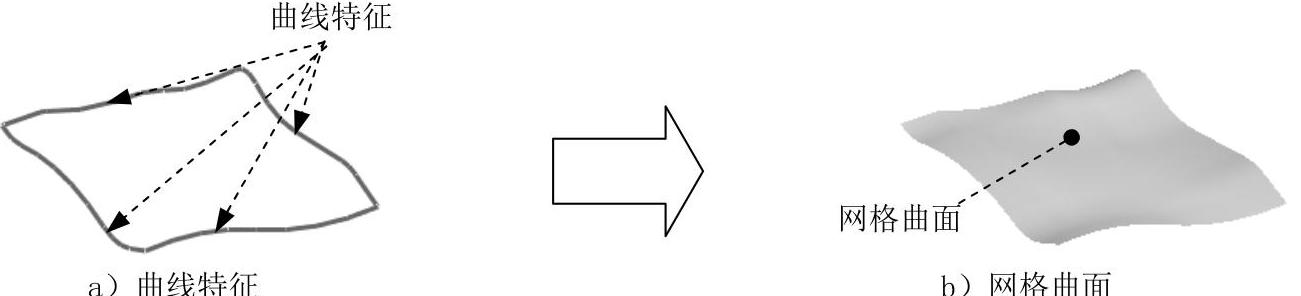

曲线网格曲面是以一系列曲线为骨架进行形状控制,且通过这些曲线自然过渡生成曲面,如图1.3.5所示。


图1.3.5 曲线网格曲面

6.偏距曲面

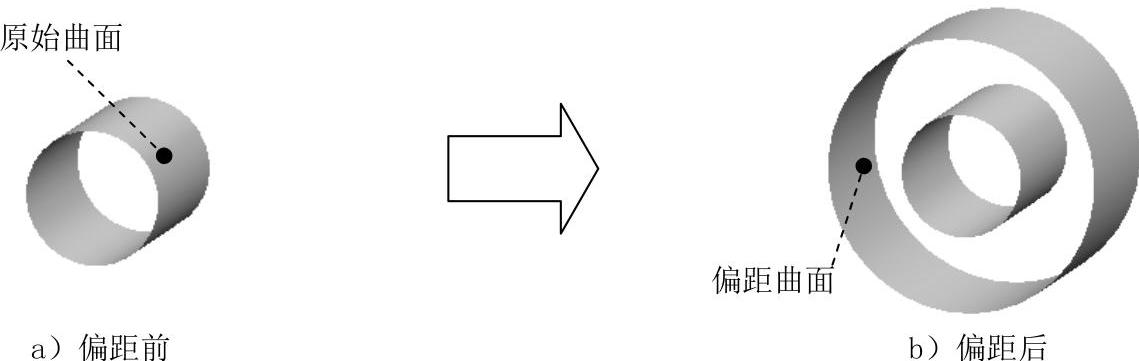

偏距曲面就是把曲面特征沿某方向偏移一定的距离来创建曲面,如图1.3.6所示。机械加工或钣金零件在装配时为了得到光滑的外表面,往往需要确定一个偏距曲面。

现在常用的生成偏距曲面的方法一般是先将原始曲面离散细分,然后求取原始曲面离散点上的等距点,最后将这些等距点拟合成等距面。


图1.3.6 偏距曲面
