目前，辅助针织设计的CAD系统有两类，一类侧重外观设计和模拟，如力克软件中的Kelado Knit；另一类除了具备简单的外观设计外，还包括工艺计算，甚至直接将设计文件上机编织，如Stoll（斯托尔）公司的M1花样设计软件。总的来讲，针织物CAD系统可以实现针织花型设计、针织组织设计、工艺计。6－10算和织物外观模拟图所示为使用力克的Kelado Knit软件所做的针织设计。针织CAD系统的一些具体功能如下。

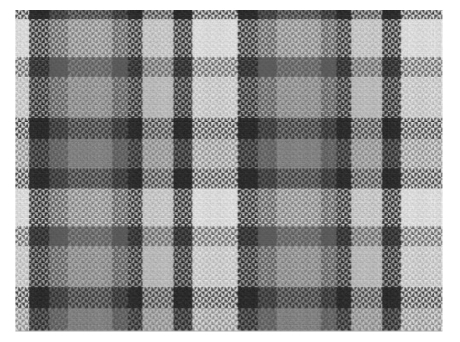

图6－9　复杂组织模拟效果

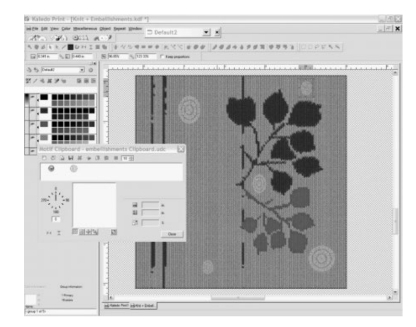

图6－10　Kelado Knit软件设计的针织物

（1）设计人员可以实际画出花型，然后通过扫描仪把花型图案输入到针织CAD系统中，或者将针织物、针织服装的图片直接扫描到针织CAD系统中进行再创造，也可以使用系统提供的工具直接绘制设计针织物花型，并可利用填色、换色、复制、移动、拷贝等工具，变化出各种花型。

（2）设计人员可以通过针织CAD系统中的组织库调出基本组织，或者使用系统提供的工具设计出织物组织。

（3）针织CAD系统的工艺计算功能可以根据款式和织物密度计算出工艺针数、收放针数、总转数等参数，并绘制出上机工艺图和工艺单，根据所设计花型排出提花片和钳齿图。

（4）针织CAD系统一般都具有织物外观模拟和打印的功能。以线圈结构为单位，根据针织物组织、纱线细度、色泽、捻度和毛羽，采用二维或三维计算显示织物效果。

毛衫设计在针织设计中占较大的比重，因此大部分针织设计软件都能实现毛衫的设计，部分软件能够实现毛衫工艺的设计，并能直接连接到织机上制作出成品。下面以SmartKnitter软件为例简单介绍针织服装的面料设计。

（一）设置款式

在软件系统中建立新文件后，设置款式的描述，系统提供了部分款式信息，如款式种类、领型、袖长等，用户可以直接选择，然后在生成的款式上进行修改，这样大大缩短了设计制作的时间。图6－11所示为系统提供的描述选项。

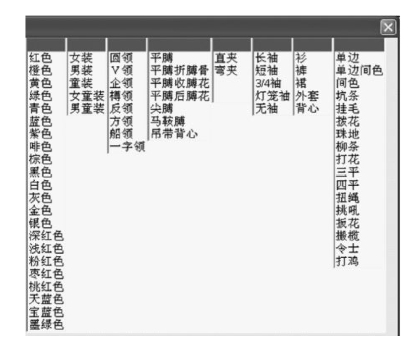

图6－11　SmartKnitter提供的款式描述

（二）设置尺码等制单资料

选择好款式后，需要选择毛衫的原料、织机的针号（如7针），并输入款式的尺寸，如图6－12所示。(www.daowen.com)

（三）设置下数

根据毛衫的尺寸等信息，设置每个样片下数的各项参数，图6－13所示为前片的下数设置。各样片设置完毕后，得到整个款式的总的下数图，如图6－14所示。

（四）设置织机参数

根据用户选择的不同织机，设置好织机的参数，如图6－15所示。

（五）生成文件

设置所用纱线的不同颜色及织法，如图6－16所示，得到模拟效果。如果模拟效果满意，可以直接生成可织造的文件，然后直接拿到织机上制作。

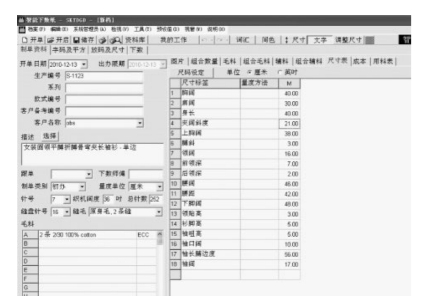

图6－12　设置毛衫尺寸等内容

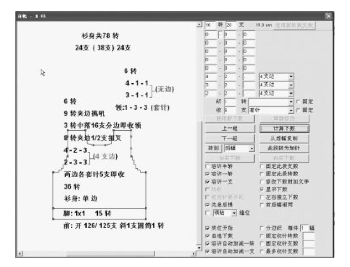

图6－13　前片的下数设置

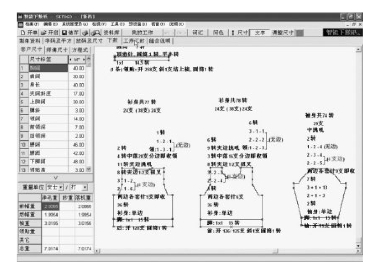

图6－14　总下数图

图6－15　设置织机参数

图6－16　纱线颜色及织法设置
