机织面料CAD系统主要有小提花和大提花织物（包括地毯织物）设计系统，大提花CAD系统又称纹织物CAD系统。与大提花相比，小提花织物的经纬纱组织循环较小，主要应用于复杂组织及色织物中。小提花CAD的主要功能是设计上机图和模拟织物外观。小提花CAD系统的主要功能一般包括组织设计、边字设计、纹织图案的编辑，各种组织（原组织、变化组织、联合组织、复杂双层组织）的自动生成、分解及手工编辑，组织图、穿综图和纹板图的三图互求等。有的系统可以根据织物截面图生成组织图，有的系统还有浮长的自动校正功能，即采用浮长跟踪技术自动判断组织设计是否合理并消除过长的浮长。

系统还可以模拟生成各种图像并打印，包括织物结构的三维模拟、织物正反面外观的模拟、多种设计效果对比、织物参数动态修改与显示（包括颜色、纱线、织物密度变化）、织物截面图变化后组织的动态修改等。部分系统甚至可以提供后整理效果（如起毛、起绒及起皱）的模拟。

系统还有其他辅助功能，如根据采用的纱线价格、织物密度等参数自动计算出设计织物的成本。

下面以arahne公司的ArahWeave软件为例，简单介绍机织面料设计的基本功能。

（一）经纬纱排列设计

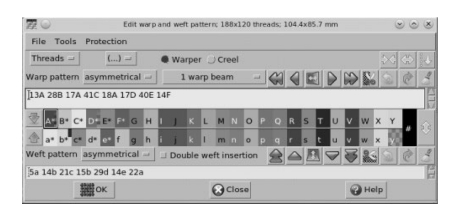

在图6－5所示的编辑窗口中，A－Y代表可供经纱选择使用的颜色，a－y代表可供纬纱选择使用的颜色。在输入栏中可以输入不同颜色纱线的根数，如“13A 28B 17A 41C 18A 17D 40E 14F”表示织物中的经纱排列由13根A颜色纱线、28根B颜色纱线、17根A颜色纱线、41根C颜色纱线、18根A颜色纱线、17根D颜色纱线、40根E颜色纱线和14根F颜色纱线组成。纬纱排列为“5a 14b 21c 29d 14e 22a”，表示织物中纬纱排列由5根a颜色纱线、14根b颜色纱线、21根c颜色纱线、29根d颜色纱线、14根e颜色纱线和22根a颜色纱线组成。

图6－5　经纬纱排列设计

（二）织物组织设计

经纬纱排列组合确定后，可以在织物组织窗口中设计织物组织。一般软件都会把常用的织物组织保存为文件或者保存到数据库中，用户使用时，可以直接调出。图6－6所示为ArahWeave软件中调出的织物组织。当然，也可以通过织物组织编辑窗口中的工具直接设计出自己想要的织物组织。(www.daowen.com)

（三）织物模拟效果

织物组织或纱线设计完毕后，软件一般会自动生成织物的最终模拟效果。图6－6所示的织物模拟效果是在ArahWeave软件中使用图6－7中的织物组织模拟出的效果。

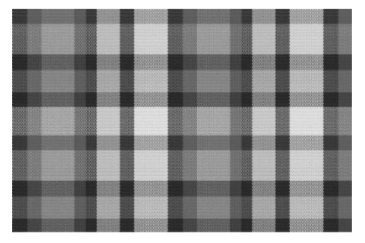

图6－6　织物模拟效果

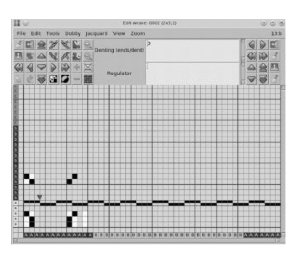

图6－7　织物组织设计

（四）复杂组织的模拟

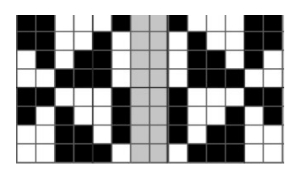

复杂组织是由简单的三原组织通过构成变化实现的，使用复杂组织织造的织物具有特殊的外观效果，布面美观别致。计算机软件同样能够在很短的时间内完成复杂组织织物的模拟，与织机实际织造小样相比，优势更加明显。图6－8所示为一个复杂组织，是将一个完全组织分成左右两个区域，两个区域的组织左右对称。图6－9所示为织物的模拟效果。

图6－8　复杂组织
