（一）常用机织物组织

机织物是由经、纬纱按照一定的规律浮沉交织而成的，这种沉浮交织的规律称织物组织。

1.平纹组织的结构、特征及应用

（1）平纹组织及其结构参数。平纹组织是最简单的机织物组织。平纹组织的结构如图4－1所示，其意匠图如图4－2所示。

图4－1　平纹组织结构图

图4－2　平纹组织意匠图

组织参数：　　　　　Rj=Rw=2

　　　　　　　　　　Sj=Sw=1

式中：R——完全组织中的纱线根数；

Rj——完全组织中的经纱根数；

Rw——完全组织中的纬纱根数；

Sj——经纱相同组织点的位移；

Sw——纬纱相同组织点的位移。

机织物中三原组织（平纹组织、斜纹组织、缎纹组织）中完全经纱数与完全纬纱数相等（Rj=Rw），一个系统上的每根纱线（经或纬）只有一个单独的组织点。

平纹组织常用分式表示，习惯上称为一上一下。其分子表示经组织点，分母表示纬组织点。

（2）平纹组织面料外观特征。面料表面平坦，外观呈现小颗粒状，且面料正反面外观相同，属同面组织，如图4－3所示。

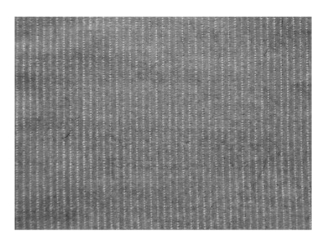

图4－3　平纹组织织物正、反面效果

（3）平纹组织面料结构特性。平纹组织面料在编织过程中其经纬纱交织点多，浮线短，故布面平整、硬挺、坚牢耐磨。由于经纬纱交织点多，使纱线弯曲大，面料表面光泽一般，而且纱线不容易相互靠紧，故密度不能过大，弹性较小。

（4）平纹组织在面料中的应用。典型应用的产品有平布、府绸、凡立丁、派力司、薄花呢、双绉、塔夫绸以及各种纤维织制的纺、绢类面料。虽说平纹组织是机织物中最简单而使用最多的组织结构，但可以在面料开发中改变编织过程中的参数，包括变化组织点的配置；采用不同粗细的经纬纱线；采用不同大小的经纬密度；采用经纱或纬纱的不同捻度、不同捻向、不同张力、不同颜色等方式而改变平纹组织织物的平坦外观，使之形成具有横向或纵向不同粗细的条纹、方格、长条格花纹、隐条格花纹或是面料表面产生起绉的外观效果；更可以应用各种花式纱线编织新颖外观风格的面料。

2.斜纹组织的结构、特征及应用

（1）斜纹组织及其结构参数。斜纹组织的结构如图4－4所示，其意匠图如图4－5所示。

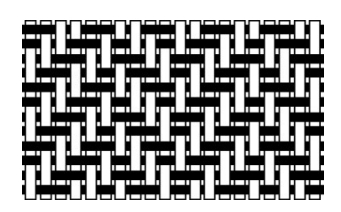

图4－4　斜纹组织结构图

图4－5　斜纹组织意匠图

斜纹组织参数为：　　　　　　　Rj=Rw≥3

　　　　　　　　　　　　　　　Sj=Sw=1

斜纹组织用分式或的形式表示。不同的分子、分母组合形成不同斜向和不同粗细的斜向纹路，习惯上把分式的数字称为几上几下，其分子数字表示经组织点数目，分母数字表示纬组织点数目。

（2）斜纹组织的正反面。根据斜纹组织表面形成的织（条）纹方向分为右斜纹和左斜纹。服装加工人员经常视面料表面的右斜纹或左斜纹加上观察编织面料有用的是单纱还是股线来区分面料的正反面。如果面料中经纬纱都采用单纱，应该是左斜纹为正面。如果面料中经纬纱都采用股线或有一个方向是用股线编织，面料应该是右斜纹为正面。右斜纹面料表面的条纹斜向是从左下到右上的倾斜，如图4－6所示。左斜纹面料表面的条纹斜向是从右下到左上的倾斜，如图4－7所示。条纹倾斜的角度与面料的经纬密度，经、纬纱浮点的组合情况和飞数（相应点的位移）等因素有关。

图4－6　右斜纹

图4－7　左斜纹

（3）斜纹组织的分类。根据斜纹组织织物在面料正、反面上出现的不同外观，斜纹组织还分为单面斜纹和双面斜纹。单面斜纹面料面料的正反面经纬纱浮长不等，正面有斜向纹路，反面没有斜向纹路。双面斜纹面料的正反面经纬纱浮长相等，即正反面都有斜向纹路，但面料正反面出现的斜向条纹方向相反。一般视服装类型选择用单面斜纹面料还是双面斜纹面料。

斜纹组织面料中，由经浮长线构成的斜向纹路称经面斜纹，由纬浮长线构成的斜向纹路称纬面斜纹。

（4）斜纹组织面料的外观特征。面料表面呈现较清晰的由经（纬）浮长线构成的斜向织纹，其织物正反面外观不同。

（5）斜纹组织面料的结构特性。与平纹组织面料相比，斜纹组织的交织次数减少，浮线较长，组织中不交错的经（纬）纱容易靠拢，使斜纹面料比较柔软、厚实，光泽也较好。但在纱线线密度和密度相同的条件下，斜纹面料的强力和耐磨性比平纹组织的面料稍差。

（6）斜纹组织在面料中的应用。典型产品的应用有斜纹绸、美丽绸、羽纱、哔叽、卡其、牛仔布、华达呢等。面料开发中若变化斜纹组织的组织点，可以形成粗细不同的斜纹、波浪纹等。

3.缎纹组织的结构、特征及应用

（1）缎纹组织及其结构参数。缎纹组织的结构如图4－8所示，其意匠图如图4－9所示。

图4－8　缎纹组织的结构图

图4－9　缎纹组织的意匠图

缎纹组织的参数：R≥5（6除外）。

　　　　　　　　1＜S＜R－1，并在整个组织循环中始终保持不变。

　　　　　　　　R与S必须互为质数。

缎纹组织用分式表示时不同于平纹组织和斜纹组织，图4－10中分子表示组织循环纱线数，简称“枚数”，分母表示组织点的飞数（相应点的位移）。

（2）缎纹组织的分类。缎纹组织分为经面缎纹和纬面缎纹，如图4－10所示，经面缎纹是以经浮长线构成的缎纹，手感是纵向平滑，如图4－11所示，纬面缎纹是以纬浮长线构成的缎纹，手感是横向平滑，如图4－12所示。缎纹组织在意匠图上，经面缎纹以经向飞数绘制，纬面缎纹以纬向飞数绘制。

图4－10　经、纬面缎纹组织意匠图

图4－11　经面缎纹面料的效果

图4－12　纬面缎纹面料的效果

（3）缎纹组织面料外观特征。面料柔软平滑，富有光泽。

（4）缎纹组织面料的结构特性。缎纹组织在三原组织中交织次数最少，面料表面的单独组织点被两旁浮长线“遮盖”，浮长线长且多，因此面料平滑光亮、质地柔软、细腻、悬垂性好，但强度差，易起毛，易折皱且不易去除，不易水洗。

（5）缎纹组织在面料中的应用。典型产品的应用包括棉织物中的直贡缎、横贡缎，毛织物中的直贡呢，丝织物中的软缎、绉缎、桑波缎、织锦缎等。面料开发中若变化缎纹组织的组织点或飞数，可以在一定程度上使缎纹组织抗起毛起球、抗钩丝和折皱、耐磨等方面得以改善。

机织物三原组织的结构不同，其形成织物的外观效应和性能也不同，主要表现在以下几方面。

①光泽：平纹组织织物较灰暗，斜纹组织织物较光亮，缎纹组织织物最亮。

②密度：采用相同细度经纬纱编织时，缎纹组织织物密度最大；平纹组织织物密度最小。

③手感：平纹组织织物坚挺，斜纹组织织物次之，缎纹组织织物最柔软，最光滑。

④强度及耐磨性：在密度相同的情况下，平纹组织织物最坚牢，斜纹组织织物次之，缎纹组织织物最差。

4.机织平纹变化组织的结构、特征及应用

机织平纹变化组织包括重平组织、变化重平组织和方平组织。

（1）重平组织。重平组织是以平纹组织为基础，用沿着一个方向延长组织点（即连续同一种组织点）的方法而形成。分经重平组织和纬重平组织，如图4－13所示。重平组织的应用可以改变平纹织物平坦的外观，利用不同粗细的纱线开发新型面料。

①经重平组织。当采用较大经密、较细经纱和较粗纬纱时，织物表面呈现明显的横凸条纹，并可借经纬纱的粗细搭配而使凸纹更为明显。

②纬重平组织。当采用较大纬密、较细纬纱和较粗经纱时，纬重平织物呈现纵凸条纹，并可借经纬纱的粗细搭配而使凸纹更为明显（如文尚葛）。

图4－13　重平组织

图4－14　变化重平和方平组织

（2）变化重平组织。重平组织中的浮长线长短不同，常用的麻纱织物即采用这种组织形式。

（3）方平组织。方平组织是以平纹组织为基础，沿着经纬方向同时延长其组织点，并把组织点填成小方块而形成，其织物外观呈现板块状纹，如图4－14所示。方平组织的织物外观平整，质地松软。如配以不同色纱和纱线原料，织物表面则可呈现色彩斑斓、式样新颖的小方块花纹。中厚花呢中的板司呢采用的即是方平组织。

5.机织斜纹变化组织的结构、特征及应用

机织斜纹变化组织是在原组织斜纹的基础上，采用延长组织点浮长、改变组织点飞数的数值或方向（改变斜纹线方向），或兼用几种变化方法，可得出多种多样的变化斜纹组织。这种组织应用很广泛。

（1）加强斜纹组织。加强斜纹也叫重斜纹，是在斜纹组织的组织点旁沿经向或纬向增加组织点而成，如图4－15所示。有经面、纬面和双面斜纹三种。其中双面斜纹正、反面都有斜向纹路，但正反面出现的斜向条纹方向相反，角度一致。双面斜纹，广泛用于棉、毛以及合成纤维等各种织物中，如哔叽、啥味呢、华达呢、卡其、麦尔登、花呢、法兰绒、大众呢、制服呢、海军呢、女式呢等。

（2）复合斜纹组织。复合斜纹组织是在一个组织循环中具有两条或两条以上不同宽度的斜纹线，如图4－16所示。传统的巧克丁即采用复合斜纹组织，其表面有两根相同粗细的斜纹线一组一组地配置，一组内两根斜纹线距离小，而组与组之间的斜纹线距离大，形成巧克丁独特的外观风格。复合斜纹组织有经面、纬面和双面三种。一般多用于花呢。

图4－15　加强斜纹组织

图4－16　复合斜纹组织

（3）角度斜纹组织。在斜纹组织中，当经纬密度相同时，若斜纹线与纬纱的夹角约呈45°，该斜纹组织为正则斜纹；若斜纹线与纬纱的夹角不等于45°，便称为角度斜纹。当斜纹角度大于45°时为急斜纹，小于45°时为缓斜纹。应用中以急斜纹形式较多，如毛织物中的马裤呢，棉织物中的卡其等。

（4）山形斜纹、破斜纹组织。山形斜纹是在斜纹组织中，改变斜纹线的方向，使其一半向右倾斜，一半向左倾斜，在面料的表面形成对称的连续山形纹样，其组织即为山形斜纹组织，如图4－17所示。在面料应用中的典型品种即粗纺毛织物中的人字呢。

破斜纹是在山形斜纹的转向处组织点不连续，打破原来对称的经、纬组织点，恰好使其经、纬组织点相反，呈现“断界”效应，这种组织即称为破斜纹，如图4－18所示。在面料中的应用典型品种即精纺毛织物中的“海力蒙”，也可用于粗纺呢、女士呢和大衣呢等产品中。

面料开发中还可以用山形斜纹或破斜纹的组合形成曲线斜纹、菱形斜纹、锯齿斜纹、芦席斜纹等新型外观风格的产品。

图4－17　山形斜纹

图4－18　破斜纹

6.缎纹变化组织的结构、特征及应用

在缎纹原组织的基础上，改变组织点数、飞数可获得缎纹变化组织。

（1）加点缎纹。以原组织的缎纹组织为基础，在其单个经（或纬）组织点四周添加单个或多个经（或纬）组织点形成加点缎纹，其意匠图如图4－19所示。织物若配以较大经密，可得到正面呈斜纹而反面呈经面缎纹的外观，即“缎背”，如缎背华达呢、驼丝锦等。

（2）变则缎纹。原组织中飞数不变的缎纹组织称为正则缎纹组织，飞数为变数（即有两个以上的飞数），但仍保持缎纹外观的缎纹组织称为变则缎纹组织，如图4－20所示。

变则缎纹一般应用于顺毛大衣呢或女式呢、花呢等产品中，但不如加点缎纹应用广泛。

图4－19　加点缎纹

图4－20　变则缎纹

7.联合组织与复杂组织的结构、特征及应用

（1）联合组织。联合组织是由两种或两种以上组织（原组织或变化组织）用不同的方法联合而成的一种新组织。联合组织表面都有特殊的外观效应，常见的有条格组织、透孔组织、网目组织、凸条组织、蜂巢组织、绉组织，这些组织都在服装、装饰面料上得到广泛应用。

①绉组织。在织物组织中由不同长度的经纬浮长线构成纵横方向上的交错排列，使织物表面形成分散且规律不明显的细小颗粒外观，而呈现微微凹凸皱纹状的织物组织，如图4－21、图4－22所示。绉组织面料的特点是结构比较疏松，手感柔软，光泽柔和，面料厚实且有弹性，多应用于女衣呢和各类花呢中。

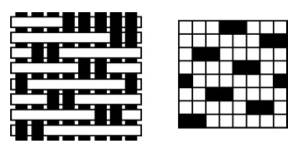

图4－21　绉组织意匠图

图4－22　绉组织面料效果

②透孔组织。透孔组织织物表面具有均匀分布的小孔，如图4－23所示，其与复杂组织中的纱罗组织类似，故又称“假纱罗组织”或“模纱组织”。透孔组织的孔眼可以按一定的规律排列花型，如图4－24所示，它既可以装饰，又使面料具有轻薄、透气、凉爽的特点，多应用于夏季服装面料的开发，如有涤纶长丝的安源绸、似纱绸、薄花呢等服装面料和窗帘、桌布等装饰织物。

③条格组织。条格组织以两种或两种以上的组织沿织物的纵向（构成纵条纹）或横向（构成横条纹）并列配置而成，从而在使织物表面呈现清晰的条、格外观。一般应用于色织面料，在平纹组织基础上进行面料外观的装饰或织制手帕、围巾、床单等制品。条格组织面料效果如图4－25所示。

图4－23　透孔组织意匠图及结构图

图4－24　透孔组织面料效果

图4－25　条格组织面料效果

④凸条组织。凸条组织以一定的方式把平纹或斜纹与平纹变化组织组合，使织物表面具有纵向或斜向的凸条效果，凸条之间有细的沟槽。该组织中既有交织频繁的短浮线区域，也有长浮线区域，这样长浮线区域收缩，使得紧密交织的部位凸起形成空气层。这种组织常用于棉灯芯布、色织女线呢、凸条毛花呢、中长仿毛织物等产品中，该组织面料蓬松、保暖、凹凸立体感强，如图4－26所示。

图4－26　凸条组织的意匠图及结构图

⑤蜂巢组织。它以菱形斜纹为基础组织变化而成，织物表面形成四边凸出中间凹进的方格花纹，其形似蜂巢而得名，图4－27所示为蜂巢组织的意匠图及结构图。该组织面料立体感强，外形美观，质地松软，保暖，富有弹性，缩水率大，穿着中要防止钩丝。开发面料应用棉纱编织该组织，其吸湿吸水性好，可用于夏季吸汗服装、毛巾、浴衣、吸水抹布等制品中。蜂巢组织的面料效果如图4－28所示。

图4－27　蜂巢组织的意匠图及结构图

图4－28　蜂巢组织的面料效果

（2）复杂组织。复杂组织经纬纱中，至少有一种是由两组或两组以上系统的纱线组成。这种组织结构能增加织物的厚度而表面密致，提高织物的耐磨性而质地柔软，或得到一些特殊的性能。复杂组织种类很多，根据其组织结构不同，分为二重组织、双层组织、起毛组织、毛巾组织、纱罗组织等品类。它们广泛应用在秋冬季服装、装饰面料（床毯、椅垫）及工业用布中。

①纱罗组织。通常在各类组织中经纱与纬纱是各自相互平行排列的，唯有纱罗组织的经纱以一定的规律发生扭绞，如图4－29所示，凡扭绞处纬纱不易靠拢而形成较大的纱孔（用绞经的方法形成孔眼）。经纱扭绞一次织入一根纬纱为纱组织，经纱扭绞一次织入三根以上的奇数纬纱为罗组织。纱罗组织质地轻薄，纱孔透气，穿着舒适凉快。纱罗组织面料的表面具有清晰而匀布的孔眼，使之透气、凉爽，质地轻薄，广泛用于夏季服装面料和窗帘、蚊帐等室内装饰中。图4－30所示为纱罗组织的面料效果，因其产于杭州故名为“杭罗”。它以平纹组织并间隔几根纬纱绞经一次，因而在平整绸面上具有纱罗状的孔眼，如果孔眼在绸面纵向排列称直罗，横向排列的称横罗。杭罗质地紧密、结实，挺括、爽滑，纱孔透气，穿着舒适凉快，耐洗涤，耐穿着，服用性能良好，适于做男女夏季衬衫及便服。

图4－29　纱罗组织的结构图

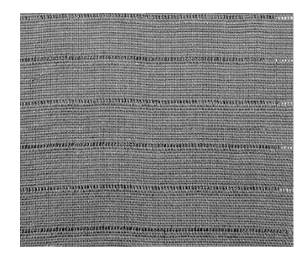

图4－30　纱罗组织的面料效果

②双层组织。由两组各自独立的经纱分别与两组各自独立的纬纱交织，同时构成相互重叠的两层织物，这两层织物可以相互分离，也可以连接在一起。适用于织制管状织物、厚重毛织物或构成各种配色花纹的花呢。在丝织物中用于香岛绉、冠乐绉，如图4－31所示，在毛织物中用于双面花呢等织物中，如图4－32所示。双层组织面料可以获得丰富的色彩和纹样效果，可用于两面穿的服装，也可应用于正反面原料不同而降低成本，更可以提高织物厚度，增加保暖性。

图4－31　双层组织面料（冠乐绉）

图4－32　双层组织面料（花呢）

③起毛组织。利用一组起毛的纱线与普通的经纬纱交织，经整理加工，使成品织物的表面呈现毛圈或毛绒的外观。形成毛绒的是纬纱，称纬起毛组织，图4－33所示是纬起毛组织面料（灯芯绒）；形成毛绒的是经纱，称经起毛组织，图4－34所示是经起毛组织面料（立亚绒）。纬起毛组织适用于灯芯绒、拷花大衣呢等织物，经起毛组织适用于长毛绒和天鹅绒等产品。起毛组织表面蓬松，手感柔软，质地厚实，保暖性强，广泛应用于绒类面料的开发，包括各种花式绒类的生产。

图4－33　纬起毛组织面料（灯芯绒）

图4－34　经起毛组织面料（立亚绒）

（二）常用针织物组织

针织是利用织针将纱线弯曲成圈并相互串套而成织物的一种方法。根据编织的方式不同，针织分为纬编和经编。纬编是将一根或数根纱线分别由纬向喂入针织机的工作针上，使纱线顺序地弯曲成圈并相互串套而成织物，如图4－35所示。经编是将一组或几组（甚至几十组）平行排列的纱线由经向绕垫在针织机所有的工作针上同时成圈，线圈互相串套而成织物，如图4－36所示。

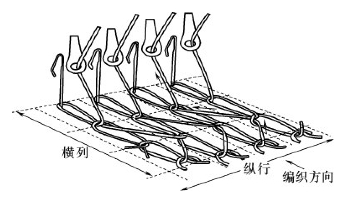

图4－35　纬编的编织方式

图4－36　经编的编织方式

针织面料和机织面料的最大区别是纱线在织物中的形态不同。针织以线圈的形式相互连接，不像机织物中近似平行或垂直的纱线，当然针织组织中也有衬经衬纬组织带有平行或垂直的纱线，但它们都穿插在线圈中。构成针织物的基本结构单元为线圈，分析一织物是否为针织物，只要看布的结构中是否有线圈。有些织物从外观上看像针织物，但没有线圈；相反，有些织物从外观上看似机织物，而往往是由连续的线圈形成的针织物。大多数针织物仅凭外观就可以判断，可有些不仔细观察也难以分清。针织物中，线圈由近似直线部分（称为圈柱）和近似圆弧部分（称为圈弧）组成，在静力平衡状态下，线圈呈稳定状态，当有外力作用于针织物时，这两部分可以相互转移，这种线圈各部分的转移恰好提供给针织物良好的弹性和延伸性，这也是与机织物的主要区别之一。针织物组织要按纬编和经编分类。

1.纬编组织

（1）纬平针组织的结构、特征及应用。

①纬平针组织的结构。纬平针组织是由一根或数根纱线沿着线圈横列方向顺序形成线圈并由连续的单元线圈以一个方向依次串套而成。在静力平衡条件下，线圈每一区段的纱线因弹性力的作用，在纱线接触点产生一定的压力，使线圈几何形态和尺寸稳定。纬平针组织还可简称平针组织，是针织面料中最简单的组织，属于针织单面原组织。

②纬平针组织面料的外观特征。纬平针组织结构如图4－37、图4－38所示，由于正面的每一线圈具有两根呈纵向配置的圈柱，形成纵条纹，反面的每一线圈具有与线圈横列同向配置的圈弧，形成横条纹，所以两面具有不同的外观。而且反面圈弧比圈柱对光线有较大的漫射作用，织物反面光泽较暗，又由于在成圈过程中新线圈是从旧线圈反面穿向正面，当针织物密度适当时，纱线的结头、杂质就被旧线圈阻塞在反面，因而纬平针组织纹路清晰，正面比反面平滑、光洁、明亮。面料外观效果如图4－39所示。

图4－37　纬平针组织结构正面

图4－38　纬平针组织结构反面

③纬平针组织面料的结构特性。

（a）良好的延伸性。纬平针组织面料具有横向比纵向更易延伸的特性，而且横向延伸度几乎是纵向延伸度的两倍。双向拉伸时，其线圈的最大面积较原有的面积增加57%左右。

（b）线圈的脱散。纬平针组织脱散有两种情况，如图4－40所示。一种情况是纱未断，线圈从整个横列中脱离出来，这种脱散发生在针织物的边缘，纱线沿线圈横列从线圈中逐个而连续地脱散出来。对有布边的针织物，由于有布边的阻碍，脱散只能逆编织方向进行。无布边的织物在顺、逆编织方向均可脱散。针织生产上有时可以利用这种脱散使纱线重复使用，节约原料。另一种情况是纱线断裂，线圈沿纵行从断裂处脱离，这种脱散可以发生在纬平针织物的任何部位。脱散性的大小与线圈长度及抗弯刚度成正比，与纱线的摩擦力大小成反比。

图4－39　纬平针组织面料的外观效果

图4－40　纬平针组织织物的脱散

（c）面料的卷边。纬平针组织面料的边缘具有显著的卷边现象，它是由弯曲纱线弹性变形的消失而形成的。纬平针织物卷边是一种不良现象，可以造成裁剪和缝纫的困难。生产中应经整理和定型等加工消除卷边现象。缝纫加工中不加罗纹边的纬平针组织织物大多以双层折边防止发生卷边。卷边力可以造成织物的纵行边缘线圈向织物的反面卷曲，横列边缘线圈向正面卷曲。

④纬平针组织在面料中的应用。在不同的单面针织机上使用不同原料的纱线可以编织各种内外衣面料。比较典型的有利用棉纱织制的纬平针组织面料，用于制作汗衫、背心的汗布，还有以真丝为原料织制的汗布，因其滑爽轻柔，薄如蝉翼，成为内衣面料中的上品。利用舌针大圆机编织该组织的面料可制作T恤、童装、睡衣等制品。纬平针组织还大量应用在成型服装的编织和袜品、手套的编织中，也可作包装用布。

在面料开发方面，由于纬平针的正反面外观和光泽不同，可以用其编织成正反针组合的桂花针，通过表面外观上正针凹进、反针突出的特点，依据意匠图编织具有凹凸外观的具象图案，如方块、菱形块、十字花纹、枫叶、小动物等局部装饰等。

（2）罗纹组织的结构、特征及应用。

①罗纹组织的结构。罗纹组织是双面纬编组织的原组织。它由正面线圈纵行和反面线圈纵行以一定的组合相间配置而形成。图4－41（a）所示为由一个正面线圈纵行和一个反面线圈纵行相间配置所组成的1+1罗纹组织的结构，左图是静力平衡的自由状态，布面上只能看见正面线圈纵行的圈柱，基本上看不见反面的圈弧，也就是说反面线圈纵行隐藏在正面线圈纵行的背后。右图为横拉时的外观，正反面线圈纵行都清晰可见。1+1罗纹组织面料的外观与静力平衡状态的外观相同，如图4－41（b）所示。2+2罗纹组织结构如图4－41（c）所示，其也是横拉时的外观。2+2罗纹组织面料的外观如图4－41（d）所示，基本上只能看到正面线圈。罗纹组织的组合可以依此类推。

图4－41　罗纹组织的结构及面料

②罗纹组织面料的外观特征。罗纹组织是由纱线依次在正面和反面形成线圈纵行的针织物，其外观特征是正反面都呈现正面线圈（正、反面相同），属于纬编双正面组织。

③罗纹组织面料的结构特性。罗纹组织面料坯布平整，横拉时具有较大的延伸性和回弹性，而且只逆编织方向脱散，其脱散性较小（与织物的密度、纱线的摩擦力等因素有关），正反面线圈相同的罗纹，卷边力彼此平衡，织物边缘不卷边。正反面线圈不同的罗纹，相同纵行可产生包卷现象。

④罗纹组织在面料中的应用。罗纹织物广泛用于需要具有较大弹性和延伸性的内外衣制品中，如制作弹力背心、弹力衫裤、游泳衣裤或用于服装的领口、袖口、裤口、袜口、下摆等部位。

根椐正反面线圈纵行数目的不同，罗纹组织的组合可以各种各样（一般用a+b表示），不同的组合使外观呈多变的纵条效应。在设计上应用罗纹的变化非常之多。可以应用不同的正反面线圈纵行组合，产生不同的凹凸条纹或利用不同的组合形成渐变效果，既由明显宽大的凹凸纵条纹，逐渐变化到凹凸细密条纹再过渡到平坦外观。还可以利用相同纵行上正反面线圈的变化形成方格、长条外观或者在面料的不同部位配置罗纹和平针组织，使罗纹的条纹纵横方向变化，从而使面料表面光泽变化强烈，出现丰富的外观。除了利用针织线圈构成的丰富表现力生产新型面料，还可以利用这些变化罗纹面料与机织面料结合制作时尚内衣和外衣产品。(www.daowen.com)

（3）双反面组织的结构、特征及应用。

①双反面组织的结构。双反面组织由正面线圈横列和反面线圈横列相互交替配制而成，也是双面组织中的一种原组织，如图4－42所示。

图4－42　双反面组织结构及面料

②双反面组织面料外观特征。双反面组织与罗纹组织一样根据组合形式的不同可以有各种各样的变化，也用a+b表示。不同的组合，可以形成风格多样的横向凸凹条纹。由于双反面组织织物线圈圈柱力图伸直而产生力偶矩作用，使线圈倾斜，这样织物的两面都是线圈的圈弧突出在表面，而圈柱凹陷在里面，因而织物正、反两面都如同纬平针组织的反面，即正反面外观相同。

③双反面组织面料的结构特性。双反面组织面料由于横列线圈的倾斜，织物纵向缩短，厚度及纵向密度增加，纵向拉伸有很大的弹性和延伸度，使双反面组织具有纵横向延伸度相近的特点。双反面组织的卷边性随正面线圈横列和反面线圈组合不同而不同，如1+1、2+2的组合，因卷边力互相抵消而不卷边，但2+2双反面组织由线圈横列所形成的凹陷条纹更为突出。双反面组织的脱散性与纬平针组织相同。

④双反面组织在面料中的应用。双反面组织主要用于婴儿衣物及手套、袜子、羊毛衫等成形服装的编织。

（4）双罗纹组织的结构、特征及应用。

①双罗纹组织的结构。双罗纹组织由两个罗纹组织彼此复合而成，是双面纬编组织的变化组织，俗称棉毛组织。

②双罗纹组织面料外观特征。由图4－43可见，双罗纹组织是在一个罗纹组织的线圈纵行之间配置了另一个罗纹组织的线圈纵行。也就是说每个正面线圈纵行背后都有一个反面线圈纵行，所以在针织物的正、反面都看不见反面线圈，只能看见正面线圈，它同纬平针组织的正面外观相同，所以也称双正面组织。

图4－43　双罗纹组织的结构及面料

③双罗纹组织面料的结构特性。由于双罗纹组织是两个拉伸的罗纹组织复合而成，在未充满系数和线圈纵行的配置与罗纹相同的条件下，缺少线圈各部段的相互转移的可能以及罗纹反面纵行藏于正面线圈纵行背后被拉出的可能。所以双罗纹组织面料的延伸性和弹性都比罗纹组织小，而尺寸稳定性较好，表面平整，柔软保暖。此外，如果双罗纹组织面料的个别线圈断裂，因受另一组罗纹组织线圈摩擦的阻碍，使脱散不容易进行，所以其脱散性小，只逆编织方向脱散。双罗纹组织面料不卷边。

④双罗纹组织在面料中的应用。双罗纹组织在面料中的应用广泛，最主要的是加工成棉毛衫裤、T恤、儿童套装、休闲装和运动装等的面料。近年来由内衣向外衣发展，即通过一定的变化生产腈/棉混纺灯芯绒、黏/棉混纺派力司以及涤盖棉等面料用于外衣制作。特别是由于该面料不卷边、不易脱散的性质，在现代服装加工中，选择双罗纹组织面料制作服装时裁片边缘不作任何处理，成为最新的时尚服装。此外，还可以在双罗纹组织结构基础上利用色纱的变化、不同性质原料纱形成彩色纵条纹，适当配置进线系统上的色纱还可以编织小方格花纹；利用抽针的方式，形成各种凹凸纵条纹；利用抽针和上下针使用不同线密度纱线，可以编织粗细针织物等产品。

（5）集圈组织的结构、特征及应用。

①集圈组织的结构。在针织物的某些线圈上，除套有一个封闭的旧线圈外，还有一个或几个未封闭的悬弧，这种组织称为集圈组织。

②集圈组织面料外观特征。集圈组织根据形成集圈针数的多少分为单针、双针或三针集圈。根据线圈不脱圈的次数又分为单列、双列或三列等。一般在一枚针上最多可连续集圈四五次。因为集圈越多，旧线圈被拉长得越厉害，张力过大会造成纱线断裂或针钩损坏。根据编织集圈组织的地组织不同，分为单面集圈和双面集圈两种。单面集圈是在单面组织基础上编织的，如图4－44所示。双面集圈一般是在罗纹组织或双罗纹组织的基础之上集圈编织，如图4－45所示。根据编织集圈形式的不同，其面料可以有比较平坦的、凹凸的和带有孔眼的外观。

图4－44　单面集圈组织

图4－45　双面集圈组织

③集圈组织面料的结构特性。集圈组织面料由于悬弧的存在使织物纵密变大，横密变小，长度缩短，宽度增加，并且较纬平针和罗纹组织面料厚；横向延伸性较纬平针和罗纹组织面料小；集圈组织中与线圈串套的除了集圈线圈外，还有悬弧，即使断了一个纱圈，也会因其他纱圈的支持而不致向四周漫延；在逆编织方向脱散线圈时，会受到悬弧的挤压阻挡，不易脱掉。所以集圈组织面料脱散性较纬平针组织小，但当线圈大小差异太大时，集圈组织的面料表面会高低不平，故其强力较纬平针和罗纹组织面料小，易起毛勾丝。

④集圈组织在面料中的应用。把集圈线圈按一定的规律组合，可形成许多花纹效应。如用一种色纱可以编织成单色或素色花纹、多列集圈可以形成网孔花纹，用两种或两种以上色纱可以形成色彩花纹，图4－46（a）所示为利用六针四列集圈形成的彩色格子花纹。利用单面集圈织成的六角网眼，俗称单面双珠地，利用单面集圈织成的四角网眼俗称单面单珠地，图4－46（b）所示为该类面料是夏季T恤的常用面料。图4－46（c）所示为利用单针多列集圈形成的菱形花纹面料。仿机织乔其纱也是采用这种单面集圈组织编织的。若用纯棉或涤/棉混纺纱线编织单面集圈的各种变化组织，则手感柔软，吸湿性好，适于作夏季衬衫或裙料。

图4－46　单面集圈在面料开发中的应用举例

在面料开发中，可以在罗纹组织或双罗纹组织基础之上进行双面集圈编织，二者形成面料的效果也不同，图4－47所示为罗纹集圈中的半畦编组织，俗称单元宝针，其正面纵行因悬弧纱线的转移使原本直线的圈柱变成弧形，形如元宝而得名。反面纵行圈柱的直线形状不变，所以半畦编组织面料正、反两面有不同的外观，图4－47（a）所示为单元宝面料正面，图4－47（b）所示为单元宝面料反面，半畦编组织多用于成形服装的编织。罗纹集圈中的畦编组织，俗称双元宝针，由于正反两面线圈纵行圈柱的变形趋势相同，不形成弧形，其面料的正反面均与单元宝面料的反面效果类似，如图4－47（c）所示。畦编组织常用于成形服装和披肩等配件的编织。在罗纹集圈的编织中，通过适当的变化，可以使针织物表面产生了网眼与小方格的外观效应。如果适当增加编织集圈的弯纱深度和集圈的列数，则线圈结构变化就更为突出，网眼和小方格的花色效应就更加明显，可以增加织物的透气性，适于制作夏季服装面料。在双罗纹组织基础上进行集圈编织，可以得到织物表面具有横楞效应的面料，该组织用粗特纱编织可作外衣面料，用细特纱编织可作衬衫面料。还可以得到涤盖棉针织面料，即面料的正面是涤纶纱编织的线圈，而反面是棉纱编织的线圈，正反两面的连接靠集圈的悬弧。该面料广泛用于运动服装和休闲装中。

图4－47　罗纹集圈中的元宝针正反面效果

（6）提花组织的结构、特征及应用。

①提花组织的结构及分类。提花组织是将纱线垫放在按花纹要求所选择的某些织针上进行成圈而形成的一种组织。根据在单面机上编织提花组织还是在双面机上编织提花组织分为单面提花和双面提花，如图4－48、图4－49所示。

图4－48　单面提花组织

图4－49　双面提花组织

②提花组织面料的外观特征。提花组织编织是按花纹要求进行的，其外观主要取决于编织前的设计，可以得到色彩效应、闪色效应和凹凸效应等花纹，但总体来说单面提花是在单面组织基础上提花编织而成的织物，织物较薄但其反面会出现浮长线，如图4－50所示。因有浮线存在，限制了花型的随意，而双面提花面料由于花纹的浮线位于正反面线圈之间，如图4－51所示，在面料的反面不出现浮线，所以花纹可以比单面提花大。

图4－50　单面提花组织面料的正反面外观

图4－51　双面提花组织面料的正反面外观

③提花组织面料的结构特性。提花组织面料由于提花编织时会出现不参加编织的浮线，这些浮线相当于机织面料中的纬纱，致使提花组织面料的横向延伸性和弹性都减小，而面料尺寸的稳定性增加，又因为提花线圈纵行或横列是由几根纱线形成的，纱线与纱线之间的接触面增加，具有较大的摩擦力，当某个线圈断裂时，有相邻纱线形成的线圈承受外加负荷，可以阻止线圈的脱散，所以提花组织面料的脱散性小，单位面积重量大，厚度大。单面提花面料的卷边性同纬平针织面料相同，而双面提花面料不卷边。

④提花组织在面料中应用。提花组织面料的开发空间很大，利用不同颜色的纱线编织单面提花组织可以得到色彩效应；适当配置提花线圈可以产生假罗纹效应、闪色效应和凹凸效应。根据提花组织面料的薄厚、弹性的大小以及花纹效应等情况，提花组织面料可以用于不同季节、不同用途的服装。利用纤维素纤维纱线或吸湿排汗纤维纱线编织的单面提花面料多用于夏季的T恤衫或女式休闲装。双面提花组织面料大多用于色彩设计，使之产生各色图案花纹或用于得到凹凸效应的立体花纹，它们均可用于外衣面料或装饰用布。提花组织用于成形服装编织时还有更多的变化。如在电脑横机上编织提花组织时，反面设计除了可以选择完全提花和不完全提花以外，还可以选择空气层提花（包括抽针空气层），即形成的提花面料正反面之间形成空气层。选用其提花的成形服装外观上成为两面穿的效果。图4－52所示为二色空气层提花，其正面花纹处为白色（第一种颜色），反面相同部位，有相同花纹且是灰色（第二种颜色），即在花纹的边缘两种颜色纱线进行了交换，外观上类似交换添纱，而面料本身存在空气层。在双面机上可以编织空气层提花，在该面料的正反面，花纹颜色和底色互换，当需要装饰性强的大花形、薄面料的时候，选择双面提花组织太厚，单面提花组织又浮线太长，此时就可以选择单面嵌花组织。单面嵌花组织相当于单面提花组织，但反面没有浮长线，又称无虚线提花。嵌花组织必须利用特殊的导纱器编织，新型电脑横机可以方便地实现上述编织，如图4－53所示。嵌花组织两种不同纱线图案的连接靠集圈的悬弧，除了可以消除单面提花反面的长浮线，使织物不宜被刮起毛破损，织物的横向延伸性和弹性也不会受到影响，而且由于其图案是纯色区的色块拼接而成，没有色纱的重叠，花纹清晰，特别在编织珍稀原料的成形服装时，还可以节约原料。另外嵌花组织除了采用纬平针、1+1罗纹、双反面等基本组织外，还可以采用集圈、移圈等花色组织编织，多用于成形服装的生产。设计时将两色连接部分的集圈动作取消，则取消集圈的区域。相邻两色不连接，而是分别编织，即可形成如图4－54所示的镂空效果，镂空孔眼的大小可随意调节，不受限制，针织坯布和成形类针织服装均可运用。将其运用于袜子的设计中可得到时尚另类的网眼效果。而且，运用嵌花的方式还可以在纵向形成多彩的条纹，使织物色彩变化丰富。

针织横机还可以编织一种提花组织面料，被称为“翻针提花”，其地组织为反面线圈，花纹部分为正面线圈织物。这种织物必须在具有针床摇动机构的针织机上编织，可以形成有明显凹凸感的立体花纹，如图4－55所示。翻针提花主要用于成形服装的编织。

图4－52　空气层提花的正反面效果

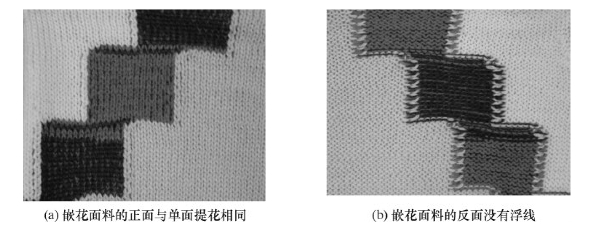

图4－53　嵌花面料的正反面效果

图4－54　嵌花形成的镂空效果面料

（7）添纱组织的结构、特征及应用。

①添纱组织的结构。凡针织物的一部分线圈或全部线圈是由两根或两根以上纱线形成的，这种组织为添纱组织。添纱组织可以在单面组织基础上编织，也可以在双面组织基础上编织。可以编织成素色面料，也可以由多种色纱编织成彩色面料。

图4－55　翻针提花效果

②添纱组织面料外观特征。添纱组织中的两根纱线，其中一根始终处于织物的正面，称为面纱，另一根始终处于织物的反面，称为地纱，如图4－56所示。当面纱与地纱交换位置，即称为“交换添纱”，这样编织的花纹其反面的外观与正面在花纹和地部色彩互换，如图4－57所示，形成两面穿效果。此外，由图4－57可见，在添纱组织织物的反面，线圈的圈弧部分不能完全被地纱遮盖，因此有杂色效应。这种杂色效应会随着密度的增加而减少。

图4－56　添纱组织

图4－57　交换添纱效果

③添纱组织面料的结构特性。单面添纱组织面料的性质和纬平针组织面料相同，双面添纱组织面料的性质和罗纹组织面料类似。

④添纱组织在面料中的应用。采用添纱组织编织面料的目的，第一，使针织物的正、反面有不同的色泽或性质（称为普通添纱），在单面机上编织涤盖棉织物就用此组织；第二，局部编织添纱组织使针织物的正面具有花纹（称为绣花添纱），如图4－58（a）所示；第三，使针织物出现局部镂空花纹（称为架空添纱），如图4－58（b）所示，透明花瓣由一根地纱纱线编织，其他部分为面纱和地纱同时编织，花蕊部分应用绣花添纱；第四，使针织物的正反面有相同形状、不同颜色的花纹（称为交换添纱），如图4－57所示；第五，可以消除针织物线圈的歪斜（应用不同捻向的两根纱线交替编织）。目前生产夏季干爽面料，就利用细特丙纶纱和棉纱或黏胶短纤纱线交织，采用的就是单面添纱组织，用细特丙纶纱作为地纱，回潮率大的棉纱或黏胶短纤纱线做面纱，编织成针织面料再加工成夏季服装，利用细特丙纶的“芯吸效应”起导湿作用，把人体的汗液传导到外层，扩散到空气中，使服装里侧与皮肤之间保持干爽，提高服装的舒适性。

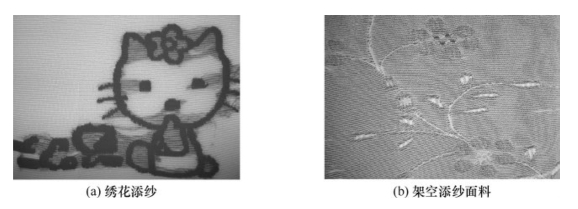

图4－58　利用添纱组织编织的面料外观

（8）衬垫组织的结构、特征及应用。

①衬垫组织的结构。衬垫组织是以一根或几根衬垫纱线按一定比例在织物的某些线圈上形成不封闭的圈弧，在其余的线圈上呈浮线停留在织物反面。衬垫组织的地组织可以是纬平针组织、添纱组织、单面集圈组织和变化平针等组织，图4－59所示是以添纱组织为地组织的衬垫组织。黑色纱线为衬垫纱，在地组织上按一定的比例编织成不封闭的圈弧，从而形成衬垫组织。

图4－59　衬垫组织

②衬垫组织面料的外观特征。衬垫组织面料正反面明显不同，其正面类似纬平针组织正面的外观，反面为由浮线组成毛圈，通常衬垫组织的坯布经过拉毛处理以后，织物反面形成毛绒状外观（称起绒针织面料）。

③衬垫组织面料的结构特性。衬垫组织的性质与其地组织相似，只是由于衬垫纱的存在厚度增加，横向延伸性有所减小。拉毛处理以后面料不脱散，柔软度、保暖性提高。

④衬垫组织在面料中的应用。衬垫组织织物主要用于绒布的生产。在后整理时进行拉毛处理，使衬垫纱成为短绒状，增加它的柔软性和保暖性。有的不把衬垫纱拉毛，这样的织物称作珠花绒，其适宜作外衣面料。拉毛的衬垫组织称作绒布，根据衬垫纱使用的原料分为棉绒、腈纶绒，根据衬垫纱的粗细分为厚绒、中绒和薄绒。棉薄绒可以制作婴、幼儿服装和春秋季的保暖内衣，厚绒和两面拉绒的面料可做外穿的保暖服装。

（9）夹层绗缝织物的结构、特征及应用。

①夹层绗缝织物的结构。夹层绗缝织物是近年来国际上较流行的保暖织物。它在双面机上编织，采用单面编织和双面编织相结合，在上、下针分别进行单面编织，在形成的夹层中衬入不参加编织的纬纱，然后由双面编织成绗缝。

②夹层绗缝织物的外观特征。夹层绗缝织物的外观如图4－60所示，由于其采用单面、双面编织结合，双面编织的绗缝可以根据设计的花纹图案进行编织，在单面编织形成的空气层内衬入不参加编织的纬纱而使这部分隆起，织物表面形成明显的立体效应，正反面外观相似。

图4－60　夹层绗缝面料

③夹层绗缝织物的结构特性及在面料中的应用。由于夹层绗缝织物中间有较大的空气层，手感柔软，织物较厚实，蓬松、保暖性好，尺寸也较稳定。夹层绗缝面料大量用于保暖内衣，俗称“三层保暖”，也有用该面料制作夏凉被，既方便，又柔软、舒适。近年有生产厂家在三层保暖结构的基础之上进行变化，增加具有微孔结构的防风透湿膜，可以进一步提高其保暖性能。

（10）衬经衬纬组织的结构、特征及应用。

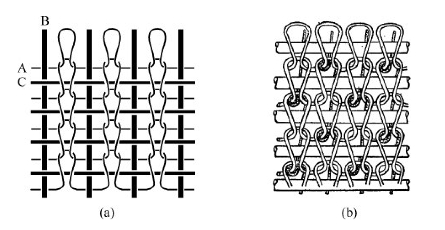

①衬经衬纬组织的结构。衬经衬纬组织是在纬编基本组织上衬入不参加编织的纬纱和经纱形成的。衬经衬纬组织由于增加了不参加编织的纬纱和经纱，限制了织物横向、纵向的延伸，使织物具有针织物和机织物相结合的性质。图4－61（a）所示是以单面纬平针为地组织的衬经衬纬组织。该组织是在纬平针组织基础上衬入经纱和纬纱。从织物正面可以看出，经纱是衬在沉降弧的上面和纬纱的下面，纬纱是衬在圈柱的下面和经纱的上面。图4－61（b）所示是经纱绕在线圈上的单面纬平针衬经衬纬组织。从图中可见，经纱是一隔一绕在线圈上，也可以满绕在线圈上。经纱绕在线圈上，不易抽出，较前一种紧密，纵向延伸大，一般采用较粗的纱线织制。

图4－61　衬经衬纬组织结构

②衬经衬纬组织的外观特征。衬经衬纬组织由于既有针织的线圈结构，又有机织的经纬纱线，从外观看是针织与机织联合的一种外观。织物的正反面外观不同，其正面是圈柱与经纬纱的交叉，反面是圈弧与经纬纱的交叉。

③衬经衬纬组织的结构特性及在面料中的应用。衬经衬纬组织面料的特点是结构类似机织物，纵向、横向延伸度较小，经向、纬向尺寸稳定性好，手感好，透气性比机织物好。缺点是密度不足时，衬经或衬纬纱容易被抽出。衬经衬纬组织面料适合作外衣、装饰织物以及工农业的特种用布。

（11）毛圈组织的结构、特征及应用。

①毛圈组织的结构。毛圈组织是由平针线圈和带有拉长沉降弧的毛圈线圈组合而成的。图4－62所示的毛圈组织由两根纱线编织单面毛圈，一根称为地纱，编织地组织线圈，另一根称为毛圈纱，编织带有毛圈（拉长沉降弧）的线圈。

图4－62　毛圈组织及面料

②毛圈组织的外观特征。毛圈组织正反面外观不同，正面与纬平针织物的正面相同，由圈柱形成V形外观，反面由毛圈纱的拉长沉降弧遮盖普通沉降弧。在使用过程中把工艺反面作为使用的正面，即带有毛圈的一面作为面料的正面。毛圈组织可分为普通毛圈和花色毛圈、单面毛圈和双面毛圈。在普通毛圈中，每一根毛圈纱不仅与地组织纱线一起成圈，同时拉长沉降弧形成毛圈。在花色毛圈组织中，毛圈是按照花纹图案，仅在一部分线圈中形成。双面毛圈组织的毛圈在织物的两面形成。

③毛圈组织的结构特性及在面料中的应用。毛圈组织因拉长沉降弧毛圈的存在，使织物具有良好的保暖性和吸湿性，产品柔软、厚实。面料开发中毛圈组织的原料选择可以有多种搭配，（例如，地纱一般用涤纶、锦纶或涤/棉，毛圈纱可以用涤纶、锦纶、腈纶、涤/棉、棉纱或精梳棉纱）使毛圈组织织物有多种风格和特性，适合作各种服装面料。如用作毛巾、毛巾被、睡衣、浴巾、婴幼儿套装，用细特纱加工成薄毛圈还可做夏季的毛巾衫、连衣裙等。

毛圈组织的织物，经剪毛等后整理处理后，可做成天鹅绒。天鹅绒织物可做晚礼服、西装、男女服装、节日服装及装饰用布等。

（12）长毛绒组织的结构、特征及应用。

①长毛绒组织的结构。凡在编织过程中将纤维同地纱一起喂入织针编织，纤维以绒毛状附在针织物表面的组织，称为长毛绒组织，如图4－63（a）所示。

②长毛绒组织的外观特征。长毛绒组织一般是在纬平针组织上形成的，其正反面有不同的外观，工艺正面与纬平针组织相同，工艺反面附着绒毛状纤维，有与天然毛皮相似的外观。可用以仿制各种动物毛皮，其外观逼真，因此被人们称为“人造毛皮”。

图4－63　长毛绒组织及面料

③长毛绒组织的结构特性及在面料中的应用。长毛绒组织织物具有比天然毛皮单位面积质量轻、柔软、弹性和延伸性好以及保暖、耐磨、防蛀、易洗涤等优点。用途广泛，可用于仿裘皮外衣、防寒服、童装、帽子、夹克、卡通玩具等的面料。长毛绒组织编织过程中同地纱一起喂入的纤维可以利用各种不同性质的化学纤维，由于纤维留在织物表面长短不一，可以做成毛干与绒毛两层，毛干留在织物表面，绒毛处于毛干之下而紧贴针织物，以使毛层结构接进天然毛皮。一般可用长度较长、细度较粗以及染成深色的纤维作毛干（针毛），以长度较短、细度较细的染成浅色的纤维作绒毛。这两种纤维以一定的比例混和做成毛条，直接喂入毛皮机的喂毛梳理机构，以供编织用。所以可以仿照天然毛皮的毛色配色，增加花色品种。一般仿裘皮用腈纶较多，也有用黏胶纤维的。

（13）纱罗组织的结构、特征及应用。

①纱罗组织的结构。纱罗组织是按照花纹要求将某些线圈转移而形成的，简称移圈，还可以称为镂空编织或挑花编织。

②纱罗组织外观特征。纱罗组织可以是单面的，也可以是双面的，单面的是在纬平针组织之上移圈，双面的是在罗纹针组织之上移圈，如图4－64所示，以单一移圈组织可以形成镂空效果，但孔眼有局限性，因为针织物移圈的跨度是有限的，移圈形成的孔眼大小也非常有限，要加大孔眼效果，一般只能通过在同一位置上多枚线圈的转移方式达到。纱罗组织运用不同的移针方法可以产生孔眼，利用孔眼的排列形成各种镂空图案花纹；适当组合移圈，可以得到凹凸花纹、纵行扭曲效应以及绞花和阿兰花等。

③纱罗组织的结构特性及在面料中的应用。纱罗组织形成的织物布面光洁，孔眼清晰，织物的尺寸稳定性相对较好。移圈组织织物的设计可形成多种风格的镂空效果。传统的移圈织物一般在实地的组织上进行，利用孔眼排列出一定的镂空图案，形成虚实对比的织物风格，如图4－65（a）～（c）所示。相反，在织物设计时，也可以将移圈组织作为地组织，而用实地的组织形成图案，如图4－65（d）所示。纱罗组织除了用于针织装饰面料外，在成形服装设计中运用纱罗组织编织局部装饰性花纹是最常用和有效的设计手法之一。

图4－64　纱罗组织的结构

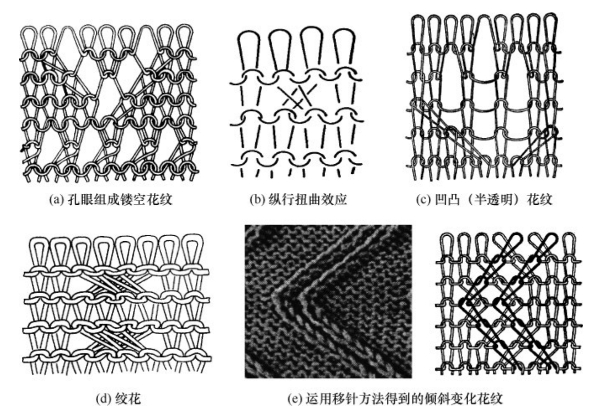

图4－65　通过移圈方法形成多种镂空效果的面料

（14）波纹组织的结构、特征及应用。凡由倾斜线圈形成波纹状的双面组织为波纹组织。

①波纹组织的外观特征。波纹组织的地组织为1+1罗纹组织或集圈组织。根据不同的设计，罗纹式波纹组织可分为曲折波纹组织、平折波纹组织、阶段曲折波纹组织、抽条波纹组织以及区域式波纹组织，使织物表面出现各式花纹，如图4－66所示。

图4－66　波纹组织各种变化

②波纹组织的结构特性及在面料中的应用。波纹组织织物具有与它所采用的地组织织物相同的性质，差别在于线圈的倾斜，其形成的针织物比其原来的基本组织宽，长度减小，弹性受到一定的影响。波纹组织面料的边缘有明显的波浪造型，可以成为自然的边缘装饰，别有韵味。此外波纹组织常用于成形服装，包括围巾、披肩等配件的编织，如图4－67所示。

图4－67　波纹组织面料的外观

（15）空气层组织的结构、特征及应用。

①复合组织及其性能。凡由两种或两种以上的纬编组织复合而成的组织均称复合组织。利用各种组织的复合，可以在织物表面产生横向、纵向、斜向、凹凸和孔眼等多种花色效应。采用复合组织的主要目的是改善织物的服用性能，如透气性、保暖性、弹性或尺寸稳定性等性能；另外也可美化面料外观，扩大花色品种。复合组织形成的面料相当多，典型的为空气层组织，如图4－68、图4－69所示的胖花组织、点纹组织、网眼组织、横楞组织等面料。

图4－68　罗纹空气层组织

图4－69　双罗纹空气层组织

②空气层组织的外观特征。不同形式的空气层组织或者表面平坦，具有正、反面都类似纬平针组织正面的外观，或者具有明显的凹凸横楞效应的外观。

③空气层组织的结构特性及在面料中的应用。罗纹空气层组织又称四平空转组织，图4－68所示是由罗纹与纬平针组织复合编织而成的，该织物横向延伸性小，尺寸稳定性提高。与罗纹比较，具有厚实、挺括等优点，广泛用于外衣面料的生产和成形服装的编织。双罗纹空气层组织也称棉毛空转组织，该组织的织物外观具有明显的凹凸横楞效应，织物紧密、厚实，横向延伸性小，有良好的弹性，适于作外衣面料。

2.经编组织

经编也分基本组织、变化组织和双梳及多梳等组织。基本组织包括编链组织、经平组织和经缎组织（也称经编的三原组织）。

（1）编链组织的结构、特征及应用。每根经纱始终在同一枚织针上垫纱成圈的组织称为编链组织。编链组织分为闭口编链和开口编链，如图4－70所示。它们的完全组织的横向宽度都是一个纵行，但完全组织的高度不同，前者为一个横列，后者为两个横列。

图4－70　编链组织

①编链组织的外观特征。由图4－70可见，编链组织组成线圈的延展线只和本纵行的上下线圈串套，不与左右纵行连接，所以编链本身不能形成织物，要与其他组织结合起来，方可形成片状织物，其正面显示类似纬编线圈的两根圈柱形成的纵行，反面延展线呈倾斜状连接上下线圈。

②空气层组织的结构特性及在面料中的应用。编链组织必须和其他组织结合形成织物才能得到纵向延伸性小（主要取决于纱线的弹性，纱线弹性好，伸长相对大，纱线弹性差，伸长相对小）、横向收缩小、布面稳定性好的织物。如织物中的编链组织采用色纱配合，可获纵条效果。在单梳上编织时，用编链和其他组织结合（经平、经绒、经缎）可以生产缨穗，这种产品常作锦旗、台布、床罩和服装的缨穗。

编链组织的纵向延伸性小，揪住该组织的一根纱头，逆编织方向外拉伸即可脱散，人们常用这一特性来分离织物。

（2）经平组织的结构、特征及应用。

①经平组织的外观特征。每根经纱在相邻的两枚织针上轮流垫纱成圈的组织称为经平组织。如图4－71所示，该组织的一个完全组织是两个纵行，两个横列。当闭口线圈和开口线圈组合时，一个完全组织可以有四个横列。

图4－71　经平组织

②经平组织的结构特性及在面料中的应用。由图4－71可见，经平组织线圈处于与延展线方向相反的倾斜状态。这是由于线圈主干与延展线连接处纱线呈弯曲状态，在纱线弹性力作用下，弯曲线段力图伸直而造成；经平组织在纵向或横向拉伸时，由于线圈倾斜角的改变及线圈中各部段的转移，使织物具有较大的延伸性。经平组织在受力情况下可以产生一定的卷边，如横向拉伸时织物的横列边缘向正面卷曲，纵向拉伸时纵行的边缘向反面卷曲。经平组织的一个线圈断裂后，横向受到拉伸时，线圈纵行有逆编织方向脱散的现象。这种脱散可以造成布面整个从纵向分开的现象，所以一般不能用单梳经平组织作服装面料，它应与其他组织结合而得到不同性能和效应的织物。通常使用不同的纱线与经绒组织共同做双梳织物，用于服装内外衣面料或装饰织物、家用织物。

（3）经缎组织的结构、特征及应用。

①经缎组织的外观特征。经缎组织是每根经纱顺序地在三根或三根以上的针上垫纱成圈，然后在顺序地返回原位过程中，逐针成圈而织成的组织，其外观呈波纹状倾斜，如图4－72所示。该组织一个完全组织的横列数：

B=2(N－1)

图4－72　经缎组织

N为针数，经缎组织可以用针数命名，如三针经缎组织、四针经缎组织等。

②经缎组织的结构特性及在面料中的应用。经缎组织有些像经平组织，如弹性好，有卷边，在一根纱线断裂时也逆编织方向脱散，但不造成纵向分裂的情况。经缎组织中既有开口线圈，也有闭口线圈，而且开口线圈和闭口线圈各自在自己的横列上形成明显的条纹效应。经缎组织每一横列两纵行间有一根延展线，且只横过一个针距，线段较短，在同密度的织物中，用料较少，定重较小。虽然经缎组织自身可以形成面料，但一般经编面料不用单梳栉，而是用双梳或者多梳栉。

（4）变化经平组织的结构、特征及应用。

①变化经平组织的分类。变化经平组织是在基本组织基础上进行变化而得到的新组织。根据延展线跨过的针数被称作经绒组织和经斜组织。

②变化经平组织的外观特征。图4－73所示为经平组织的变化组织——经绒组织。经绒组织是经纱始终在中间相隔一针的左右两枚织针上轮流垫纱编织成圈的组织，也称三针经平或绒针组织。图4－74所示的经斜组织是经纱在中间相隔两针的左右两枚织针上轮流垫纱编织成圈的组织。如果经线在中间相隔三四针的左右两枚织针上轮流垫纱编织成圈的组织则称超经斜组织。

图4－73　经绒组织

图4－74　经斜组织

③变化经平组织的结构特性及在面料中的应用。变化经平组织的线圈向延展线的反向歪斜，延展线比经平长一针距，因而线圈长，用纱多，定重大；每一横列的两纵行间分部两根延展线，覆盖性能好；由于延展线与横向构成的倾斜角小，所以横向延伸性较经平小，纵向拉伸，线圈各部段互相转移，其延伸性大；从反面看，延展线一横列左斜，一横列右斜，并有所浮起，通过光线反射，呈横向条纹；卷边性同经平组织，脱散性小。变化经平组织与经平组织相比，延展线越长用纱量越大，每横列的两纵行间的延展线越多，覆盖性越好，定重越大，延伸性越小，横纹光泽好，纵向不卷边，不脱散。是做拉毛面料的理想组织。

（5）常用素色满穿双梳组织的结构、特征及应用。

①双梳组织的特点。前面介绍的经编组织都是用单梳编织的，其缺点是线圈不够稳定，个别组织容易松散，花色少，不能用于服装面料。利用两把梳栉进行编织的组织称为双梳组织，是编织经编服装面料和其他装饰或产业用纺织品的常用方法。双梳织物结构稳定，比单梳编织的织物挺括。应用原组织和变化组织对称垫纱，可克服各自的缺点，可以使织物的线圈稳定，不发生歪斜，且不易脱散。此外，还可以利用两梳，采用不同的组织获得某些特殊性能和外表花纹。一般从双梳经编面料的名称中，可以了解一些组织结构情况，因为两把梳栉分别配置不同的组织，其织物的正反面有明显的差异。一般后梳组织结构名称在前，前梳组织结构名称在后。

②经平绒组织面料及应用。经平绒组织是使用两把梳栉，后梳为经平，前梳为经绒。两梳栉对称垫纱，如图4－75所示。织物正面呈V形线圈纵行，反面经绒延展线盖住经平延展线并相互交叉，经绒延展线长，为两个针距，有横纹光泽。这种织物弹性好，脱散性小，用纱得当织物覆盖性能好，手感好，纹路清晰。

图4－75　经平绒组织面料结构

经绒平与经平绒同样是使用经平和经绒组合，经绒平是经平绒前后梳组织的对调，两梳对称垫纱，其特性同经平组织，只是反面前梳经平的延展线把后梳经绒的延展线捆住了，因而无横向条纹，织物较紧密且平整。经平绒和经绒平组织常应用不同的原料编织，可作为内外衣面料。

③经平斜组织面料及应用。经平斜组织如图4－76所示，后梳为经平，前梳为经斜。两梳栉对称垫纱。织物布面平整，正面呈“之”字形线圈纵行，反面延展线成横条光泽，织物不脱散，不卷边。选择不同原料的纱线编织织物可作内、外衣面料，反面可作拉毛整理，加工成理想的绒布，用于服装、汽车装饰等织物。

图4－76　经平斜组织面料结构

④经斜编链组织面料及应用。经斜编链组织后梳为经斜，前梳为编链。如图4－77所示，该织物编链线圈不倾斜，不能把经斜组织的倾斜线圈状态改变过来，因此正面线圈纵行也呈“之”字形。经斜横向延伸性小，编链纵向延伸性小，所以该织物纵横向延伸性均小，织物稳定，不卷边，不脱散，而且前梳编链把后梳经斜长延展线捆住，反面也很平整，织物勾丝起球性得以改善，是外衣面料的理想组织。

图4－77　经斜编链组织面料结构

编链经斜组织是经斜编链前后梳组织的调换。由于经斜的长延展线浮在反面，手感好，经常作拉绒整理，可加工成天鹅绒外观，用作帷幕、礼服和各种装饰面料等的织物。

双梳织物还有经平经缎、经缎经绒、双经缎等，都是根据单梳组织特点和垫纱关系有针对性地进行组合，产生新的外观风格和服用性的面料。

（6）色纱满穿双梳组织面料及应用。色纱满穿双梳组织面料相当于常说的色织，是在满穿双梳的基础上，用一定根数、一定顺序穿经的多色经纱，可以得到各种颜色花纹。也可应用对各类染料吸收率不一样的各种不同纤维的排列和搭配，再经染色而获得花纹效应。这样可以得到纵条纹、菱形节纵条、方格花纹、斜纹外观风格的外衣或装饰面料等的织物。

（7）带空穿的双梳和多梳组织面料及应用。带空穿的双梳和多梳组织是一把或两把地纱梳栉带空穿，而使双梳地组织的有些部位中断线圈横列。在线圈横列中断的地方，坯布表面产生孔眼或凹凸效应，有时称为抽花经编组织。这种组织的孔眼使其有很好的透气性，宜于作夏季衣料及蚊帐等用品。

双梳织物在后梳满穿，前梳半穿或部分穿经，可得到直的或斜纵行花纹。还可以利用单梳线圈的歪斜来形成孔眼。图4－78所示为前梳满穿经平，后梳二穿一空作经绒和经斜相结合的垫纱运动，完全组织纵向三纵行、六横列。在缺少后梳延展线的地方，纵行将偏开，形成孔眼。

图4－78　两把梳栉中一把梳栉空穿形成的孔眼

两把梳栉空穿的经编组织，是在两把梳栉上均带空穿，可由中断的线圈横列形成一定大小、一定形状和一定分部规律的空眼，其可用于蚊帐、衬衣、窗帘、头巾等产品的编织。图4－79所示为两把梳栉都是一隔一穿纱，采用经绒或三针经缎，其垫纱范围都是3针，两把梳栉作反向对称垫纱，这样就可以得到菱形孔眼面料。

（8）其他组织的面料及应用。

图4－79　两把梳栉都是一隔一穿纱形成的菱形孔眼

①多梳组织面料及应用。多梳编织时，一般在一梳满穿或两梳空穿的地组织上形成花纹，地组织以外的梳栉起绣纹（如纬编的绣花组织）、缺垫（部分梳栉在一些横列处不参加编织的组织，缺垫编织可以形成褶裥类、方格类、斜纹类花纹）、衬纬（在经编织物的线圈主干与延展线之间周期性地衬入一根或几根纱线的组织）等作用，这些梳栉可空穿，也可满穿。这类织物可作服装或装饰面料之用。

②压纱组织面料及应用。编织过程中有衬垫纱缠绕在线圈基部的经编组织为压纱组织。编织压纱组织时，有些纱线垫到针上以后，又立即被移到下面与旧线圈一起，并在成圈时和旧线圈一起脱下，形成衬垫纱线，并呈纱圈状缠绕在线圈基部，如图4－80所示。这些纱线不进行串套，故可用较粗的和强度不太高的纱线编织。该织物可做外衣面料。

图4－80　压纱组织面料结构

③贾卡提花面料及应用。在拉舍尔经编机的上方，配有提花龙头（贾卡提花装置），用以控制机上梳栉各枚导纱针的横移运动。由于同一梳栉中的各枚导纱针能按花纹要求作不同针距的横移，所以在此种机上能编织全幅独花织物，主要用于装饰服装面料及装饰窗帘、台布等方面。

综上所述，针织面料因其可以应用各种纱线在各种不同的针织设备上编织，并可以进行多种多样的后整理，所以能形成各种肌理效应，可谓丰富多彩，变化万千，再加上面料本身的舒适性，如果把这些与要表现的服装时尚结合在一起，必定能增添针织服装的艺术魅力。
