比较稳定的直接顶底板岩层,系指强度、硬度、刚度中等,节理、裂隙发育,松软破碎程度较小或具有弱的塑性变形能力直接顶底板岩层,如粉砂岩、页岩等。这种直接顶底板岩层在支架初撑主动、额定被动增阻工作过程中,都要产生不同程度的且超过支架在该两过程中产生的弹性增阻压缩量的顶板增阻下沉量,即Sd0＞Sg0,Sde＞Sge(图8-3)。顶板在增阻全过程中产生的增阻下沉量Sdz3比较明显大于支架增阻全过程所产生的弹性增阻压缩量Sgz,即Sdz3＞Sgz。从而使顶板与支架出现较明显的不同步运动状态,如图8-3中的不同步增阻下沉量Sdn。完成增阻过程的支架,即进入恒阻同步运动工作状态,在来压循环完成支架的工作全过程。在这个过程中,支架还是比较好地完成初撑主动、额定被动增阻全过程,并且使顶板具有一定的恒阻过程和一定的恒阻下沉量(图8-3中的Sdh),支架在比较顺利地完成增阻全过程后,达到其所具备的合理额定工作阻力Phe(图8-3),较好完成控制顶板岩层使之在允许范围内运动任务,对顶板岩层运动控制效果、质量比较好,这种直接顶岩层还是比较容易管理,从而使支架处于比较良好的工作状态。对于这样顶底板岩层,我们定义它为比较稳定的直接顶底板岩层。

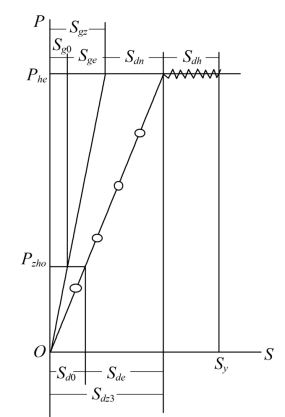

图8-3　三类顶板支架工作状态及支架、顶板增阻恒阻下沉量图(www.daowen.com)

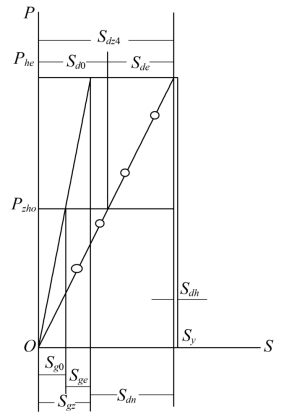

图8-4　四类顶板支架工作状态及支架、顶板增阻恒阻下沉量图
