1.采场上方必控岩层(直接顶岩层)的确定

根据直接顶岩层的定义,由滕县(今滕州市,下同)煤田田陈井田T12～3号钻孔柱状图(图2-3)看出,煤层之上的3.4m 炭泥、砂泥岩,1.4m 细砂岩,3.4m 泥岩、砂泥岩符合直接顶岩层条件,所以我们确定它们为煤层的必控岩层,即直接顶岩层,累计厚度为8.2m。而且该厚度岩层伴随工作面推进而在采空区中采取冒落的运动方式,这已被实践所证实。

2.采场上方程控岩层即基本顶(老顶)岩层及不可控岩层的确定(www.daowen.com)

根据基本顶(老顶)岩层的定义,由滕县煤田田陈井田T12～3号钻孔柱状图2-3看出,必控岩层以上4.4m 厚的细砂岩岩层完整稳定,且具有一定厚度又是砂岩,因此从其岩性、层位及赋存条件看,具备了基本顶岩层的条件。如它在周期裂断后所形成的基本顶断块末端再存在自由运动的空间,它就是能够因自重而产生运动并给采场造成周期来压显现的基本顶岩层。经计算,采场上方该基本顶断块末端存在自由运动空间(见“支架合理额定工作阻力确定”一节),因此,我们可以确定必控岩层以上的这个4.4m 厚的细砂岩岩层为该工作面的基本顶岩层,而该基本顶岩层以上又赋存着一层1.2m 厚砂质泥岩岩层,该岩层就其厚度及岩性来讲,它不具备做基本顶岩层的条件,但该岩层依附于其下细砂岩岩层而一起运动,因此这个岩层也就成了该采场基本顶岩层的一个组成岩层。由此看出,该采场基本顶岩层由两个岩层组成,即由4.4m 厚的细砂岩层及1.2m 厚的砂质泥岩岩层所组成,属复合基本顶岩层,累计厚度为5.6m。而且由该面的开采实践也证明,它们确是基本顶岩层,其最大周期来压运动步距为18m。该基本顶岩层以上的岩层为不可控岩层。

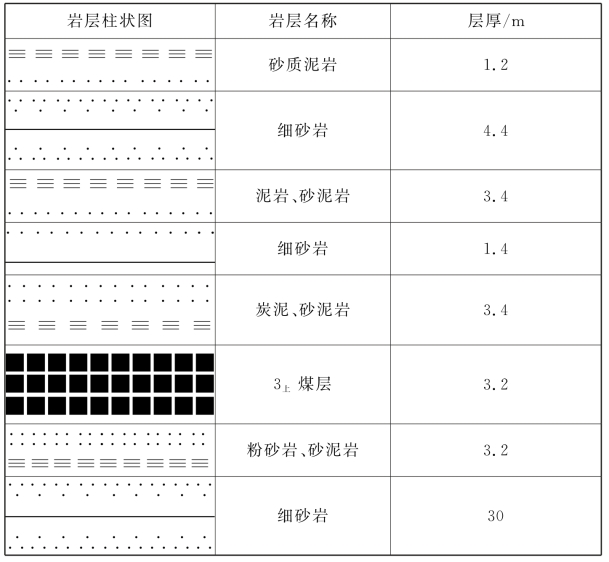

图2-3　田陈煤矿3上煤层101工作面柱状图
