应用IBIS-M型地基雷达对露天矿边坡进行监测，地基雷达系统准确监测到监测区域的东中部于2011年5月11日发生了小型滑坡。

为了在将来更好地应用地基雷达对滑坡进行监测预警，将此次滑坡区域的数据进行灾变时空变化分析，希望能够从中找出滑坡发生时地基雷达数据表现出的规律和特点。结合IBIS-M型地基雷达的监测数据特点和数据可视化方式，整体形变特征分析是一种较直观的灾变分析方法，根据监测数据中形变较大区域的扩散来对该区域进行灾变分析判断，分析其灾变发生的可能性。

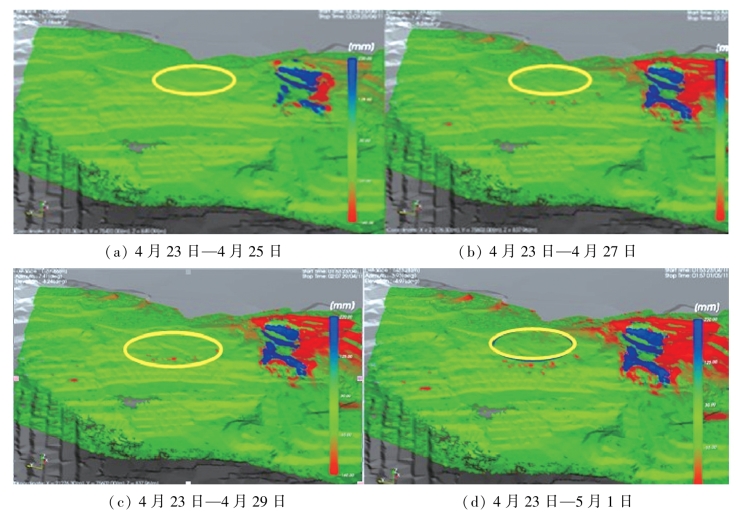

图13-9　区域扩散灾变分析图（1）(www.daowen.com)

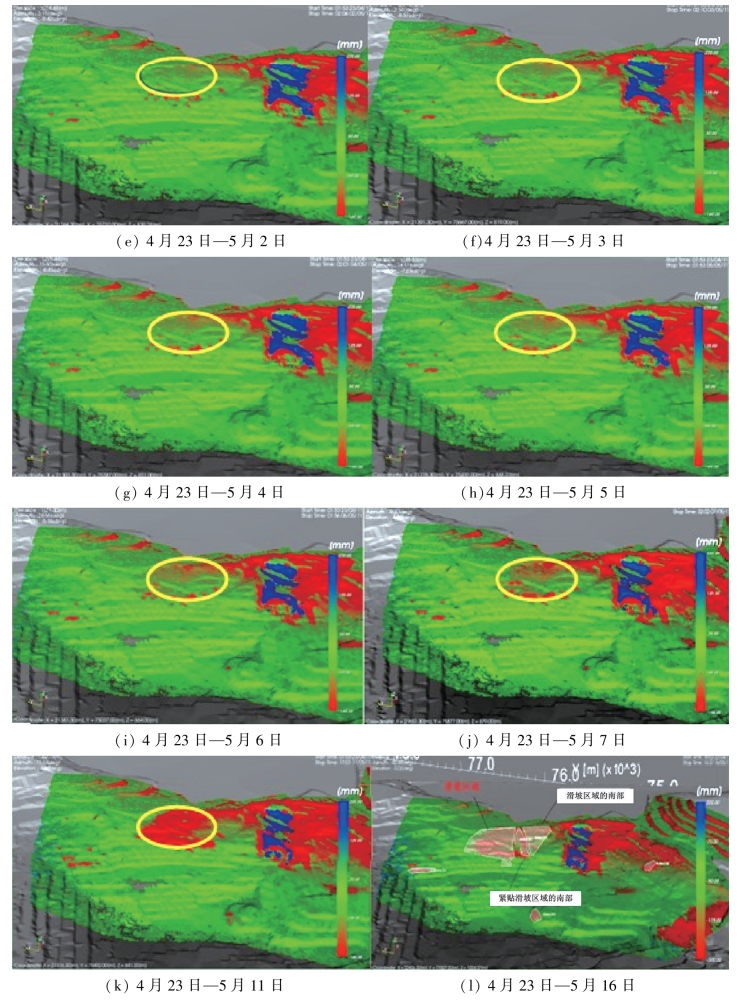

图13-9　区域扩散灾变分析图（2）

本次发生滑坡的位置如图13-9中圈所示，下面通过多期地基雷达形变监测数据分析在滑坡前的一段时期内该位置的变化情况。图13-9（a）中显示该滑坡区域在4月23日—4月25日处于稳定状态，未发生明显的形变。图13-9（b）中显示该区域基本处于稳定状态，只是在发生滑坡区域下方局部小区域零星发生位移情况。图13-9（c）中显示该区域基本处于稳定状态，只是在滑坡发生区域下方局部小区域有位移情况，且与4月27日的情况相比，发生形变区域的范围和形变程度均有所扩大。图13-9（d）中显示该区域基本处于稳定状态，只是在先前发生位移区域的扩散已经较大，且基本可以连成一条线。同时，在该区域以上的水平处，也开始有位移的情况出现。图13-9（e）中显示该区域位移区域扩散范围和程度均已经较大，且基本可以连成一条线。同时，在该区域以上的水平处，位移量也在不断增大。图13-9（f）~（j）中显示该滑坡区域的轮廓范围已经基本显现，且范围已经不再横向扩大，只是在该范围内形变程度不断增加以及向滑坡区域上部扩散。在图13-9（i）中，该区域形变量不断增大，每天形变量与之前相比，有所增大，说明位移速度有所加快。在图13-9（k）中，先前隐约显现出的滑坡区域轮廓逐渐清晰，在该区域内的点都出现了较大的形变量，形变的不断累积导致了滑坡灾害的最终发生。至此，根据整体形变监测数据特征，在形变量较大的聚集区域初步判断出滑坡灾害的轮廓范围。
