监测分析中用到了地基雷达形变监测数据、监测区域遥感影像以及监测区域人工测量数据三种数据,下面对这些数据进行分析说明。
1.地基雷达形变监测数据
该数据采集于2015年1月1日早上8点23分,利用IBIS-M型地基雷达微小形变监测系统,对平朔安家岭露天矿北帮边坡进行了观测,共获得被监测区域的35064个点的形变信息。此次观测中,地基雷达设备与被测边坡距离为1828~2633m,距离向分辨率为0.5m,角度向分辨率为4.4mrad,采样间隔为10min,测量精度为0.1mm。
地基雷达监测主要包括以下几种数据:Export-DTM,Export-ESRI,Export-Points cloud,Export-Polygons。选取Export-Points cloud为形变分析数据。图13-2为地基雷达采集的监测区域形变点云。
2.监测区域遥感影像
为使露天矿边坡形变监测数据可视化效果更加直观,具有更加丰富的地表形态和地表覆盖特征信息,收集了监测区域1m分辨率的正射影像图,影像获取时间为2014年12月。该遥感影像数据含有监测区域丰富的地表形态信息,可以为监测工作人员提供分析参考,并可将地表覆盖等特征信息与地基雷达监测形变信息、人工测量高程数据信息进行综合分析。图13-3为监测区域遥感影像。(www.daowen.com)

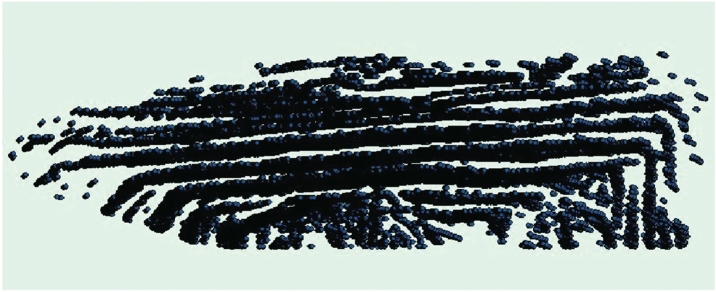

图13-2 地基雷达采集的监测区域形变点云
图13-3 监测区域遥感影像
3.人工测量数据
为了能更形象地表达测区的地形起伏情况,于2014年12月对测区人工进行了高程测量,并建立了测区数字高程模型。利用监测区域的人工测量高程数据生成TIN数据,将高程信息叠加到地基雷达形变监测数据上,为监测人员的形变分析提供帮助。
