本实验主要对坝体进行长时间连续监测，雷达设备安装于大坝下游左岸、距离坝体约1km处，导轨安装基本处于水平状态，雷达视线中心朝向坝体右侧，坝体与右岸边坡均处于雷达最优视场范围内，如图10-3所示。实验小组从2013年7月27日8：24开始进行连续监测，至2013年8月2日11：08结束，一共采集GBSAR影像1330景，雷达设备的主要参数见表10.1。监测过程中，受强降雨、雷电等恶劣天气影响，以及设备自身故障等原因，出现了若干次监测中断的情况，详情参见表10.2。

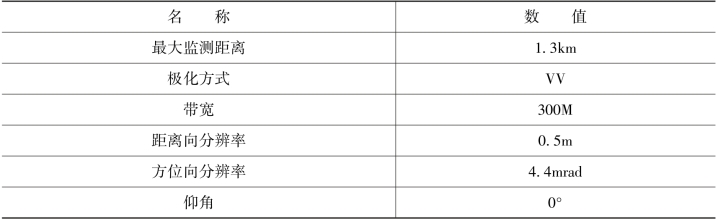

表10.1　雷达设备参数

续表

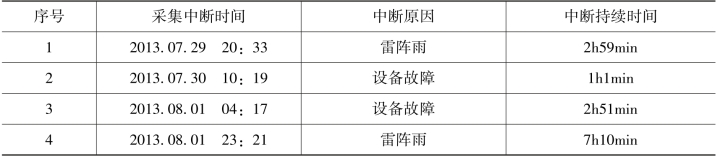

表10.2　数据采集中断情况

由于大坝坝体为混凝土结构，坝体周边山体植被覆盖物较少，因此，在雷达照射下坝体具有较强的热信噪比（TSNR），从图10-4可以看出，大坝坝体散射信号较强，TSNR值均在25dB以上，部分坝段反射信号大于40dB。从信噪比图中可以隐约分辨出坝体结构：7个表孔闸门由金属制造，散射信号最强。监测区域的高信噪比能够对地基SAR长时间连续监测提供较好的数据基础。(www.daowen.com)

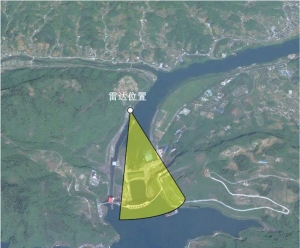

图10-3　雷达安装位置及大坝坝区监测范围

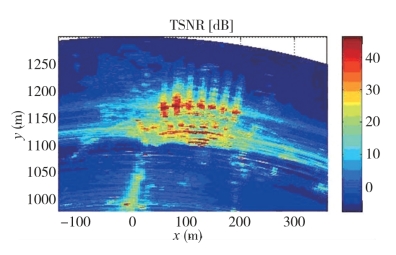

图10-4　大坝坝体上热信噪比图

监测数据时序分析流程如图10-5所示。

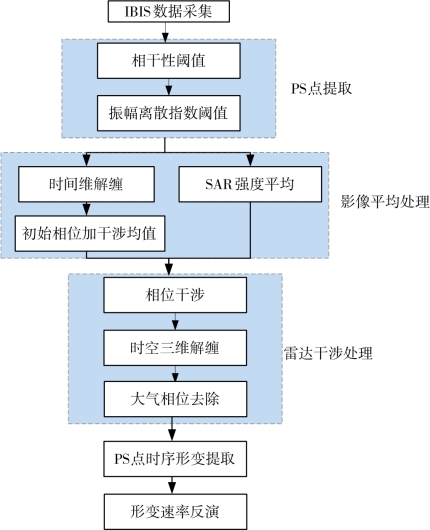

图10-5　监测数据处理流程
