一个完整电路原理图已经设计出来了，但此电路系统在功能、精度等方面是否满足设计预想要求，就必须要对电路系统进行仿真。而在Multisim10中，电路仿真、测试电路各种参数等，是一件非常容易的事情。这种经由软件验证的做法，可以克服早期验证电路方法带来的种种不便与缺点。

早期验证电路是将设计完成的电路图接成面包板、万用板或制成PCB电路，然后使用电源、信号产生器、示波器、电表等电子仪器来加以验证。这种作法有几个缺点。

首先，制作电路板的过程是既耗时、费力又损失材料的工作。

其次，在制作完成后的验证结果有错误，这时就得先花费相当多的时间弄清是设计有误还是制作有误。

软件验证的做法，可以事先排除大部分设计阶段所造成的失误，使得工程师们可以更直接地将精力集中在设计层次方面。使用软件方式验证电路的做法更可以使整体设计的周期大幅缩短。

1.虚拟仪器

在这一节中将用虚拟示波器对电路仿真。仍然打开“实验电路.ms10”文件。

（1）交互式的元器件

所谓交互式的元器件，就是在电路仿真时，元器件的状态或参数可以随时改变。

在实验电路.ms10中，交互式的元器件为J1、J2和R2。

在电路仿真时J1、J2开关，可以随时接到高电平或接到低电平，R2则可随时改变其阻值。

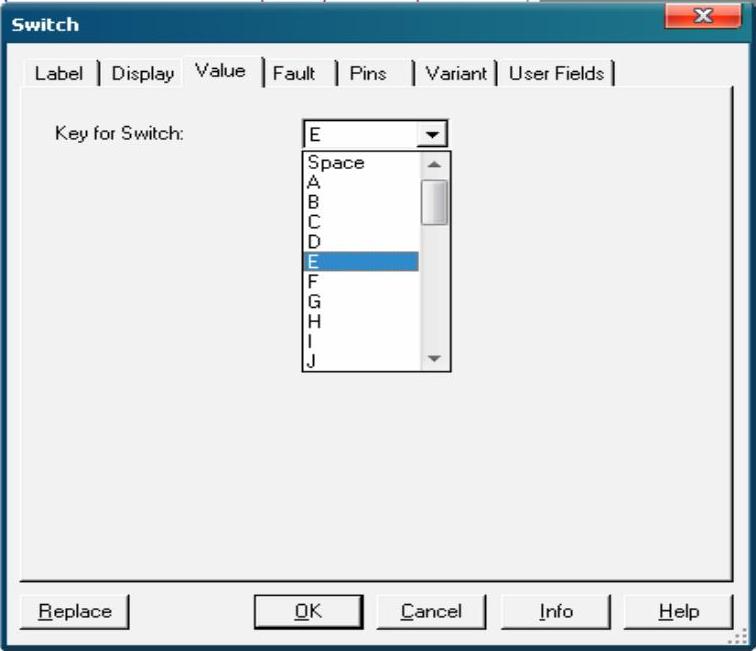

为了操作方便，交互式的元器件J1、J2和R2必须在计算机键盘上设置相应操作键。先把鼠标移至在元器件参考序列号（RefDes）上，双击鼠标，系统弹出如图2-14所示的“Switch”对话框，设置〈E〉键代表J1，单击“OK”按钮，这时J1开关可用键盘上〈E〉键来控制。同理，将〈L〉键代表J2，将〈A〉键代表R2。

图2-14 连线自动排列

在电路仿真时，交互式仿真的元器件，除用计算机键盘上的键来控制外，也可用鼠标控制，如本例中按〈E〉键可以让计数器记数，再按〈E〉键可以让计数器停下不记数。这工作可以用鼠标来完成，当鼠标没有接近J1时，元器件中的活动悬臂如图所示，鼠标一旦接近J1时，元器件中的活动悬臂又如图所示，活动臂明显变粗，此时单击鼠标左键，活动臂可以来回接高低电平。

R2也一样，每按动一次〈A〉键，阻值变大5%，按住〈Shift＋A〉组合键一次，阻值变小5%。这功能也可以用鼠标来完成，当鼠标没有接近R2时，如图所示，鼠标一旦接近R2时，如图所示，即当鼠标接近R2时，Key=A下面多了滑动块。用鼠标单击滑动块右边，阻值增大，单击滑动块左边，阻值降低。

（2）示波器

把示波器放到工作台上有两种方法：

1）选择“Simulate”→“Instruments”→“Oscilloscope”命令，单击鼠标，示波器图标跟着鼠标移动，移动到工作台适当位置上，再单击鼠标，示波器接线图标就放置在工作台上了。若发现拖出的仪器不是所要的示波器，单击鼠标右键，就舍去了拖出的仪器。

2）是在工作台右边的仪器工具栏中找到示波器图标，其余操作同上。

放到工作台的示波器图标为，是把示波器接到电路中去的图标，称接线图标。

示波器输入通道连接到电路需要测试的点上，连线方法同上节元器件引脚之间的连线相同。如图2-15所示，示波器连接图标与运算放大器的输入信号、输出信号相连接。用鼠标双击连接图标，则打开了示波器测试与设置的面板，如图2-16所示。

（3）连接线颜色

接到测试电路中的是双踪示波器，其中A通道连接运算放大器输入信号、B通道连接运算放大器输出信号，为了让输入/输出信号在示波器中显示有所区别，可以改变接到A、B通道的接线颜色。

把鼠标箭头移动到接A通道的连线上，单击鼠标右键，系统弹出一个菜单，选择“Segment Color”命令，选入一种不同于B通道的连线颜色，单击“OK”按钮，则此连接线就变成被选择颜色的线了。这样，示波器显示屏上输入/输出信号波形让人一目了然。

图2-15 示波器连接到测试点

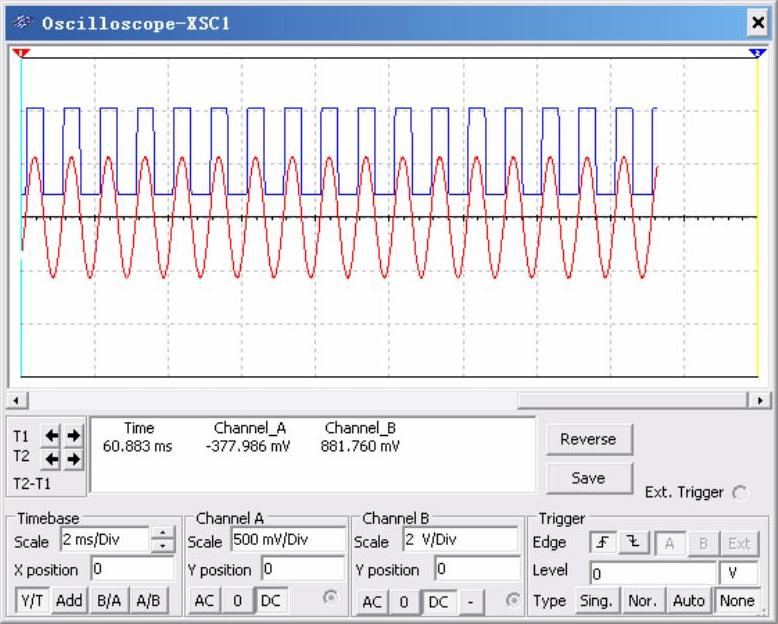

图2-16 设置与测试的示波器面板(www.daowen.com)

（4）仿真

选择“Simulate”→“Run”命令或按下按钮，仿真开始。调整示波器扫描时基到2ms/Div和A通道的比例刻度为500mV/Div，就会看到图2-16所示的仿真结果了。当电路仿真时，7段数码管向上计数，LED（发光二极管）在每10个脉冲后闪烁一次。

2.电路分析

在本例中，用AC Analysis（交流分析）对电路进行分析，检测运算放大器输出信号的频率响应。

（1）被分析网络的命名

运算放大器输出信号是第6引脚，移动鼠标箭头到第6引脚连接线上双击，系统弹出“Net”NET对话框，如图2-17所示。本例中把网络名称改为“analog_out”。

（2）AC Analysis设置

选择“Simulate”→“Analysis”→“AC Analysis”命令，系统弹出“AC Analysis”对话框，如图2-18所示。

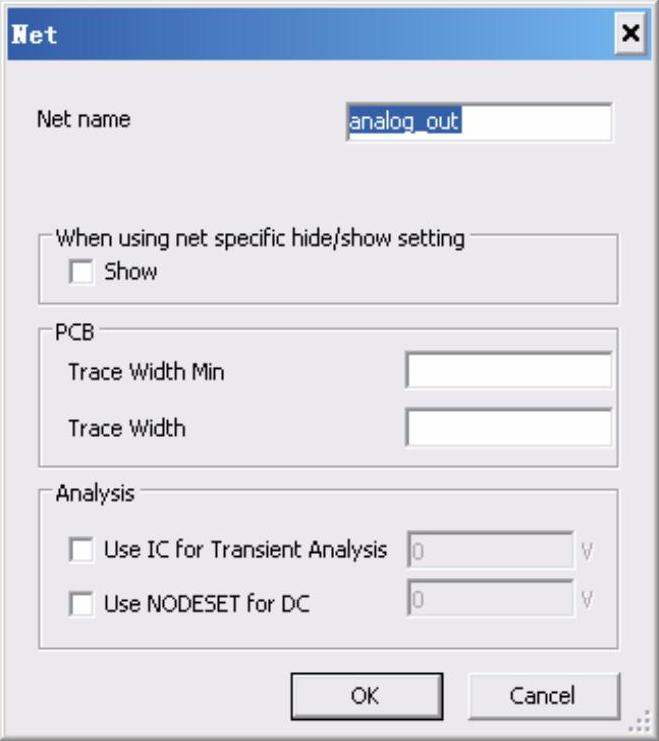

图2-17 “Net”对话框

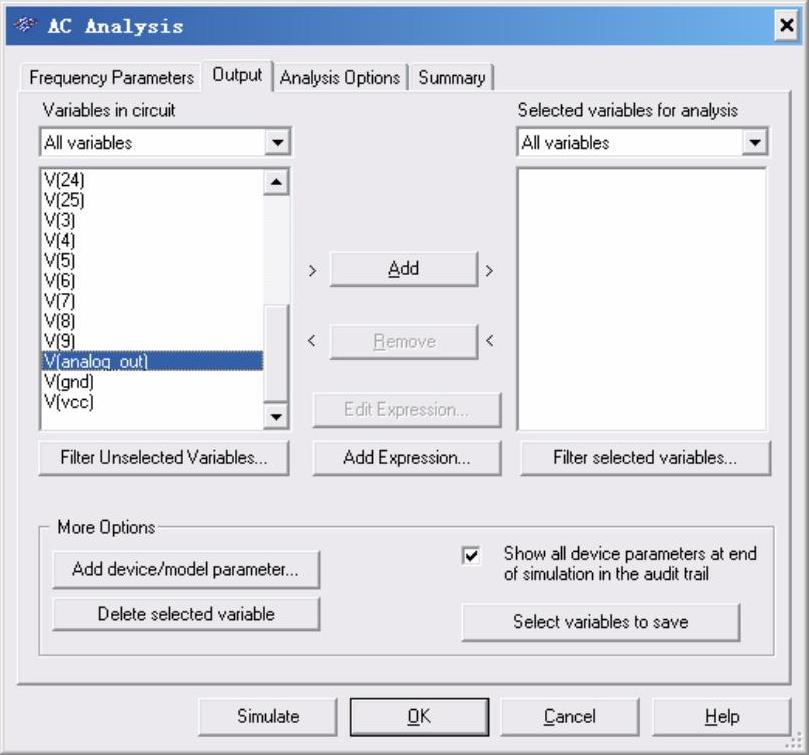

图2-18 “AC Analysis”对话框

（3）“Output”选项卡

在如图2-18所示左边的电路参数选项中，选中“V[analog-out]”选项，则analog_out变亮了。再单击“Add”按钮，把analog_out移到右边的被选择电路参数分析框中去。

（4）“Simulate”按钮

单击“Simulate”按钮，则分析结果显示在图示仪中。

运算放大器输出信号的频率响应分析结果已显示出来，如图2-19所示。图2-19上半部分是幅频响应曲线，下半部分是相频响应曲线。如果不合设计要求，可以对电路中元器件参数作适当调整，直到满意为止。

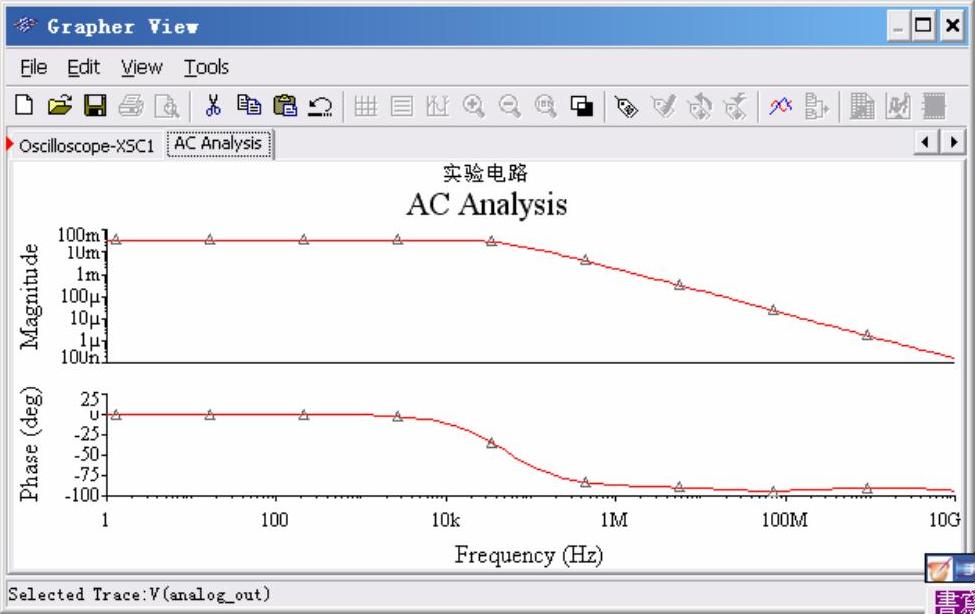

图2-19 AC Analysis分析结果显示

3.图示仪

图示仪是一个多功能显示工具，通常是用来显示Multisim10中的所有分析数据曲线图和数据表格，同时还能显示一些仪器的仿真波形，如示波器等。如图2-19所示的是显示AC Analysis分析结果，如图2-20所示的是显示示波器测试波形。

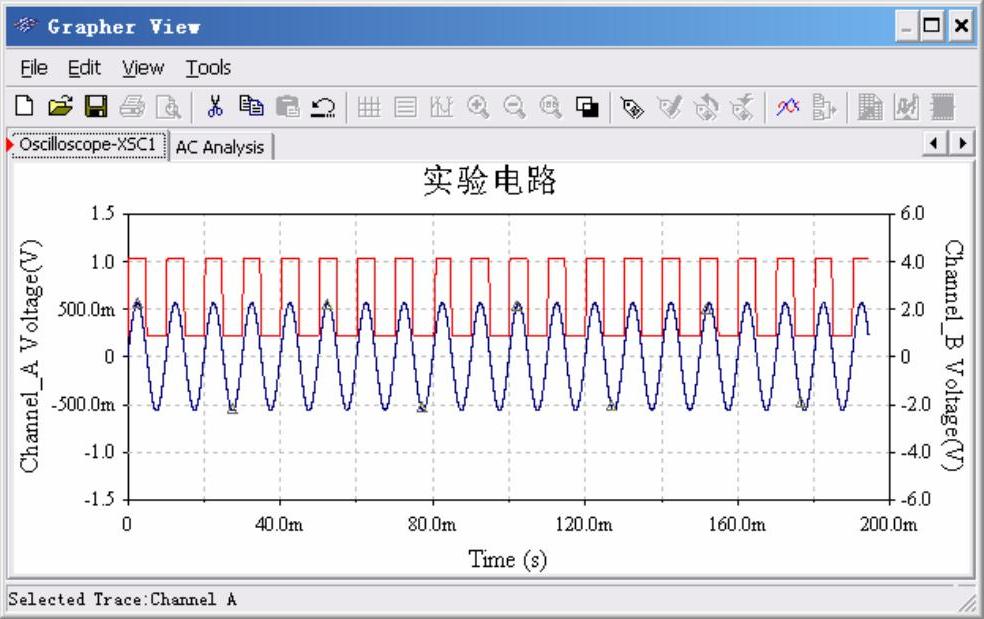

图2-20 图示仪显示示波器测试波形

注意：在图示仪中显示仿真情况，首先电路原理图要仿真，再选择“View”→“Grapher”命令，图示仪中显示与示波器显示相一致的波形。

读者可能已发现，图2-19和图2-20是在同一个图示仪中不同选项卡而已。

4.后处理

后处理就是对电路分析结果的数据，利用数学函数再作处理，把电路要分析的具体对象，用图表或数据表格等凸现出来。一般可用代数函数、三角函数、关联函数、逻辑函数、指数函数、复函数、向量函数、常数函数等函数类型进行再处理。
