在本节中讲述在Multisim10工作平台上如何放置元器件并在各元器件间连线，形成一个电路原理图，如图2-1所示。

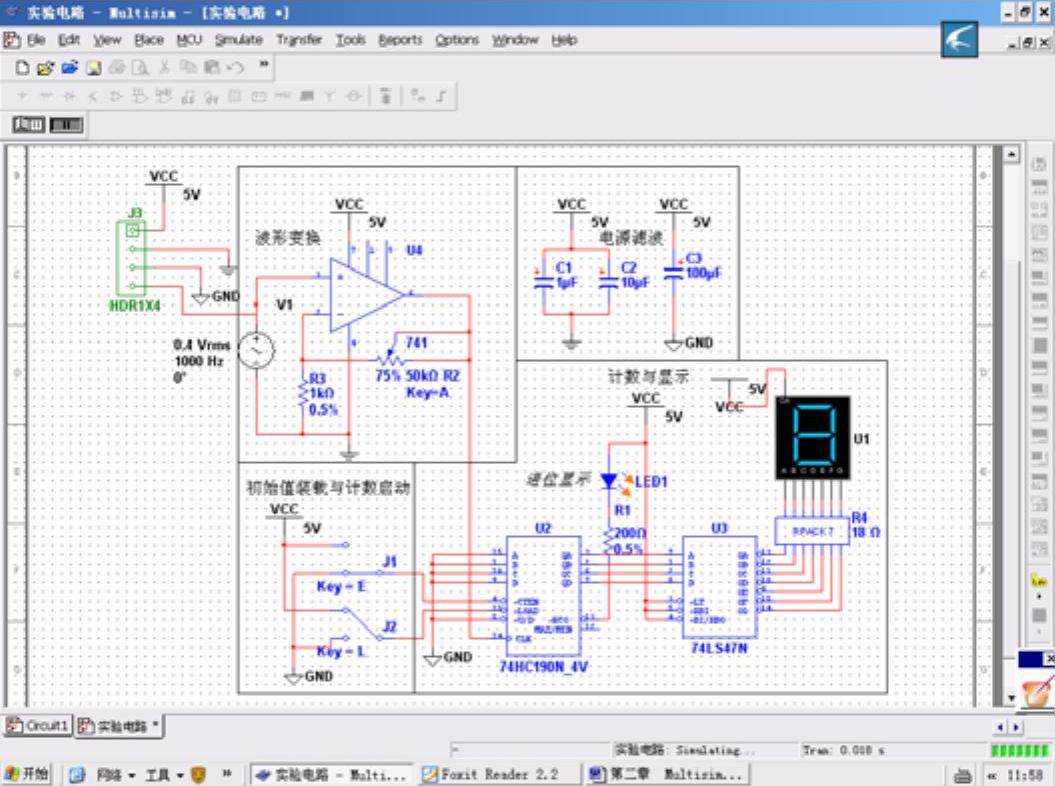

图2-1 Multisim10工作平台

1.原理图创建

（1）打开Multisim10工作平台

1）单击“开始”→“所有程序”→“National Instruments”→“Circuit Design Suite10.0”→“Multisim”命令。

2）双击Multisim10应用程序图标。

这两种方法均能打开一个空白文档，并命名该电路（文件）的名称默认为“Circuit1”。

（2）更改电路名称

默认电路名称为“Circuit1”，也可由用户重新命名，本例中命名为“实验电路”。

在菜单栏中选择“File”→“Save As”命令，系统弹出标准的Windows存储对话框，提示用户此文件存于什么路径，用什么文件名。本例中文件名称由“Circuit1”改为“实验电路.ms10”，然后单击“Save”按钮。

为了防止数据意外丢失，在菜单栏中单击“Options”→“Global Preferences”命令，在弹出的对话框中，设定定时存储文件时间间隔，如图2-2所示。

（3）打开一个已存在的文件

选择“File”→“Open”命令，找到已存在的文件存放的路径，选中此文件，单击“Open”按钮即可打开文件。如果要打开文件是早期Multisim版本的文件或其他仿真软件的文件，则在打开文件的对话框中可以看到有一个文件类型下拉菜单，选择要打开文件相应的版本，就可在Multisim10中打开这一文件。

2.放置元器件

（1）打开“实验电路.ms10”文件

首先打开上文所建立的文件“实验电路.ms10”，如图2-3所示。

（2）寻找所要的元器件

选择“Place”→“Component”命令，系统弹出“Select a Component”对话框，或者在工作平台上单击鼠标右键，系统弹出一个菜单栏，选择“Place”→“Component”命令，系统弹出“Selecta Component”对话框，如图2-4所示。

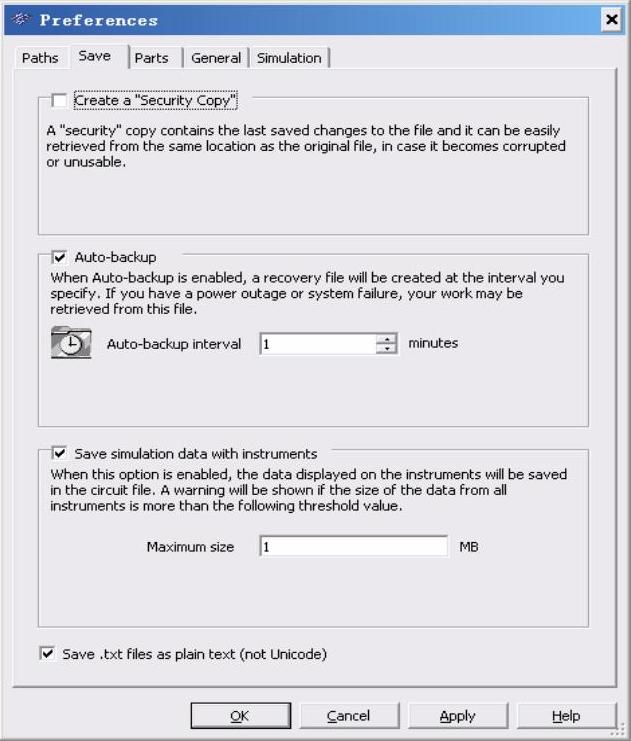

图2-2 自动存储文件时间间隔设定

图2-3 打开“实验电路.ms10”

Multisim10中的元器件库分Group（组），每Group又分Family（族），每Family下面又有Component（元器件）类型。

首先寻找本例中需要的元器件SEVEN_SEG_COM_A_BLUE。

1）Group：Group下拉菜单中罗列了如电源、TTL等，共17个Group。其中有Indicators（指示器），选择Indicators并单击鼠标左键，如图2-4所示。

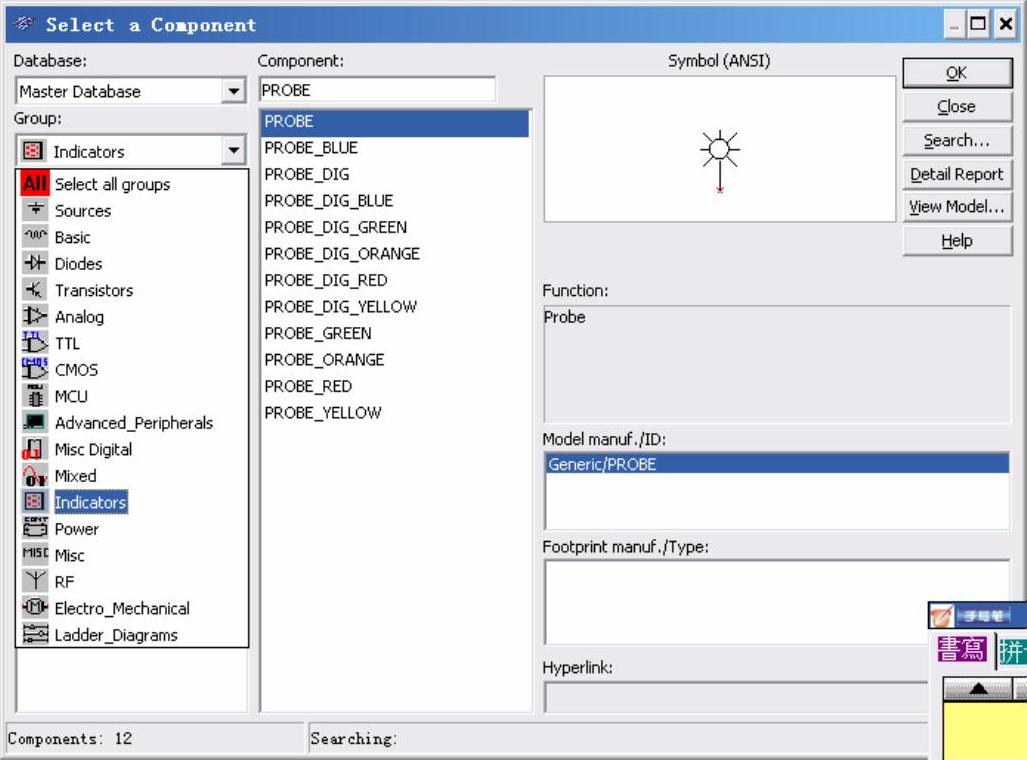

图2-4 “Selecta Component”对话框

2）Family族：在Group选择了Indicators（指示器）以后，在Family族中罗列了在Indicators组中所有指示器，选择这个名为HEX_DISPLAY族并单击鼠标，如图2-5所示。

3）Component元器件型号：每一个指示器族中又有各种Component型号。各种Component型号则在中间的Component列表框中罗列。在本例中需要7段数码管，选择其中的SEVEN_SEG_COM_A_BLUE一种即可，详见图2-5的中间框中深色部分。

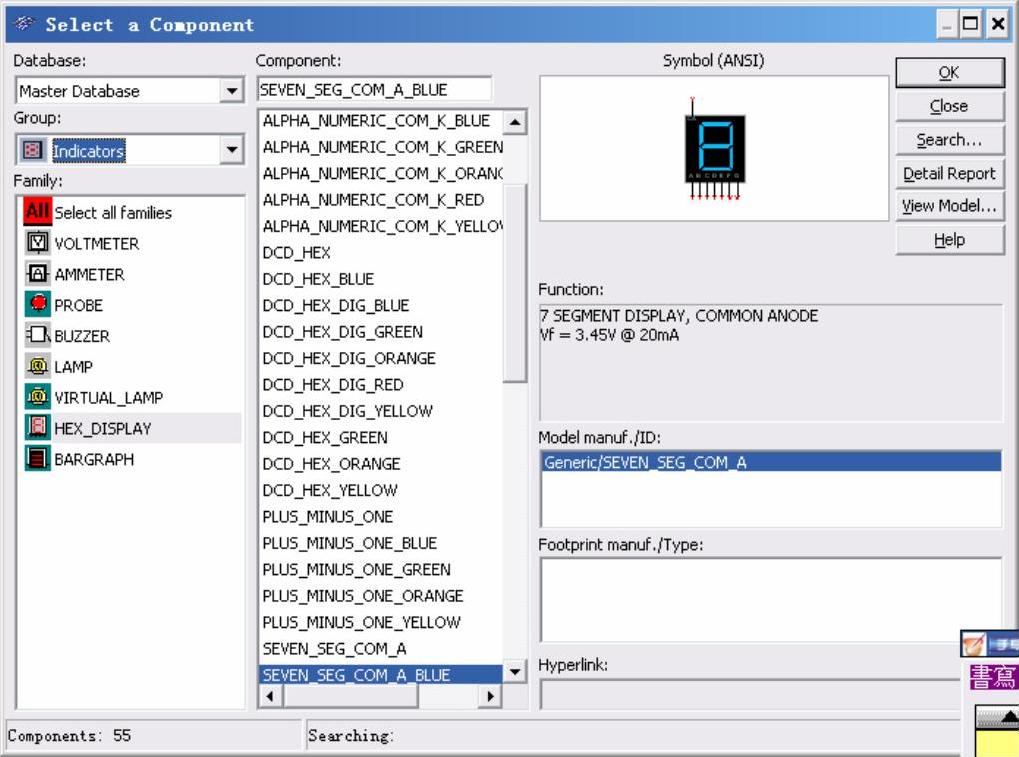

图2-5 Indicators组中包含的族及HEX_DISPLAY族中的Component

（3）把SEVEN_SEG_COM_A_BLUE放到工作台上

单击“OK”按纽后，被选中的SEVEN_SEG_COM_A_BLUE随鼠标移动，到达工作区相应的位置单击鼠标，此器件被放到工作台上。

注意：此元器件在实验电路.ms10文件中的参考序列号（RefDes）为“U1”。

（4）RLC元器件

把如图2-1所示的数字部分元器件放到桌面工作区上，如图2-6所示。注意：当放置RLC（电阻、电感或电容）3种元件到桌面工作区时，被选择RLC元件的“Select a Component”对话框与选择其他元器件对话框有所不同。可以根据电路原理需要，在“Select a Component”对话框中，可方便改变RLC的、类型、数值、数值误差范围、封装和厂商。

如果要做PCB即印刷电路板，则原理图上的各种元器件必须打印出清单，而这清单上的各种元器件，无论是类型、数值、数值误差范围、封装和厂商，必须是市场上买得到的真实元器件。(www.daowen.com)

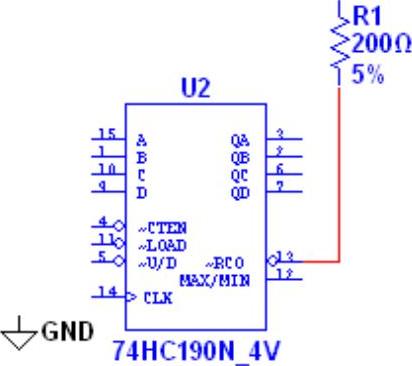

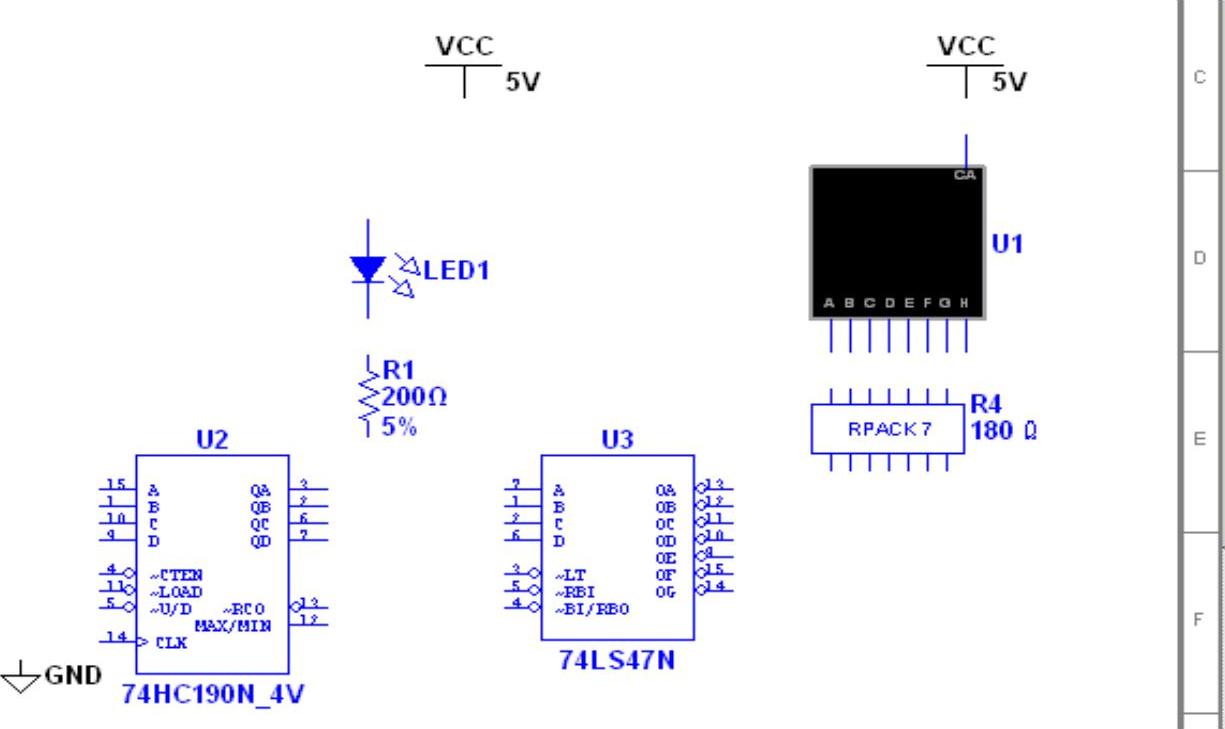

图2-6 记数显示部分元器件放置

（5）元器件旋转

电路中单刀双掷开关SPDT，从元器件库中取出来时，其方向与电路中的要求相差180°。为适应电路，必须旋转元器件180°。首先用鼠标选中SPDT，然后按住〈Ctrl〉键，再单击〈R〉键两次来实现。也就是说，单击〈R〉键一次，只是顺时针旋转元器件90°，再单击〈R〉键一次，元器件就旋转了180°。另有一种操作是用鼠标右键单击要改变方向的元器件，在弹出菜单中，选择“Flip Horizontal”（水平翻转）命令即可。

按住〈Ctrl＋Shift〉组合键后，再按〈R〉键一次，元器件逆时针旋转90°。

（6）元器件参数设置

运算放大器部分电路如图2-7所示。其中，交流信号源的参数设置操作如下：选中交流信号源，双击鼠标右键，系统弹出“AC_POWER”对话框，可以对交流信号源电压、频率、相位等13项参数进行设置，本例中要求交流信号源输出电压值由原来的120V改变为0.2V，频率由原来的1Hz改变为1kHz，改变后单击“OK”按钮则关闭对话框，如图2-8所示。旁路电容放置如图2-9所示，接插件放置如图2-10所示。

图2-7 波形转换、控制电路

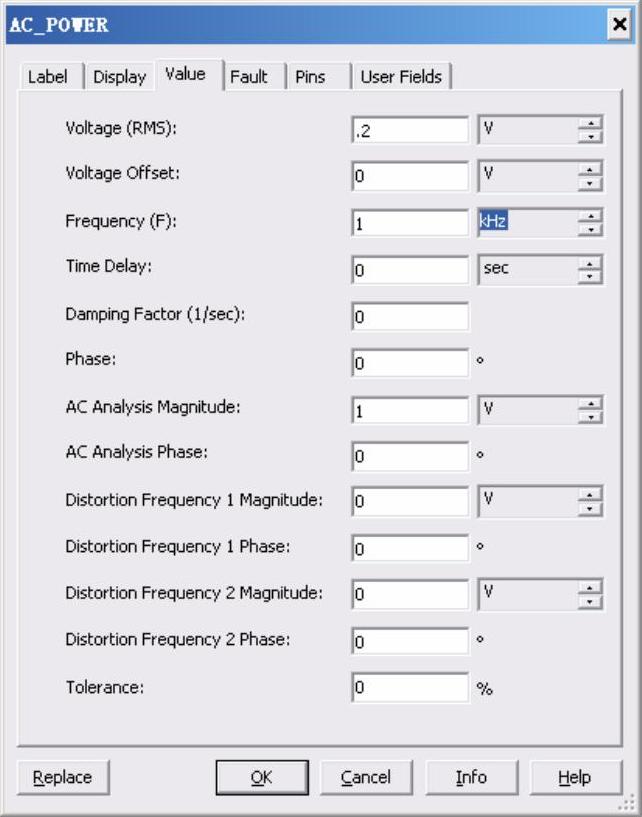

图2-8 “AC_POWER”对话框

（7）元器件的RefDes

实验电路.ms10文件中元器件的RefDes参考序列号为“U1”、“U2”、…，是按选取元器件放置到工作区的先后顺序自动生成的。如果摆放到实验电路.ms10原理图中的元器件先后顺序变了，则其参考序列号也就和原先不一样了，但是可重新设置。

（8）复制元器件

放置相同元器件时，可以先选中要复制的元器件，选择“Edit”→“Copy”命令，然后再用“Edit”→“Paste”命令，则可以省去到元器件库中去寻找的麻烦。同样也可以从“In UseList”库中去寻找。凡放置在工作台上元器件，都能在“InUseList”库中寻找得到，再把其拖放置到工作台上，这样做的目的是为了提高绘制电路图的工作效率。

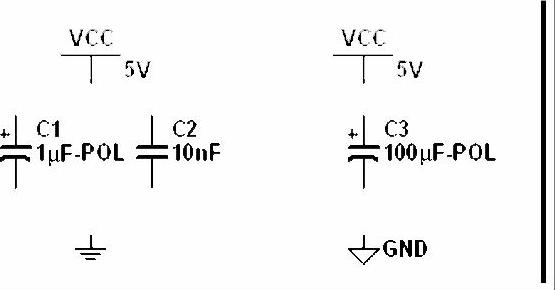

图2-9 置旁路电容

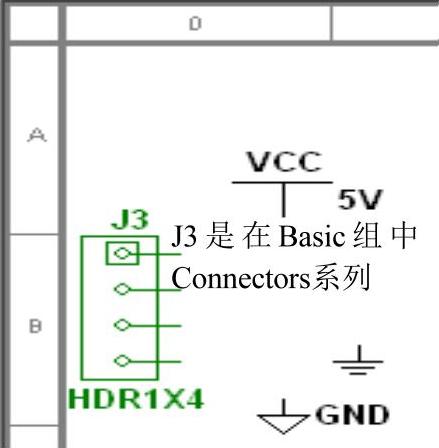

图2-10 放置接插件

元器件放置完成后，元器件与元器件之间需连线，才能成为电路。

3.电路连线

这一节中讲述关于元器件与元器件之间、元器件与仪器等其他设备之间的连线。

（1）（十字形）鼠标

当鼠标箭头移近元器件引脚或仪器接线柱时，鼠标箭头自动变为（十字形），这样便于定位。移动鼠标使对准要接线引脚，单击鼠标则此引脚就连上线了，也就是连线的起始点。此时移动鼠标使移动到要连接的线的另一端，再单击鼠标左键，则一条电路连线就完成了。

（2）连线自动排列

连线时，Multisim10能自动排列，如图2-11所示。有了这一功能，可以节约大量连线时间。

（3）连接线排列调整

已连接好的、排列不符合要求的连接线，可以重新调整。步骤是把鼠标移动到要改变的连线旁，单击鼠标右键，选中此线后的鼠标变成双向箭头，按箭头方向可作适当平移到合适的位置。如果连接点有错，比如一根连接线终端，应接到电源正极，却接到了电源负极，则必须改正。具体方法：把鼠标指示器移到电源负极接线端，鼠标指示器变成这种形式，单击左键，原本已固定的线头跟着鼠标走，移动到电源正极的接点，再单击左键即可。

（4）总线连接

接线连接完后的数字电路如图2-12所示。在图2-12中的U3与R4之间可以用总线相连接，这样使电路图更简洁明了。

图2-11 连线自动排列

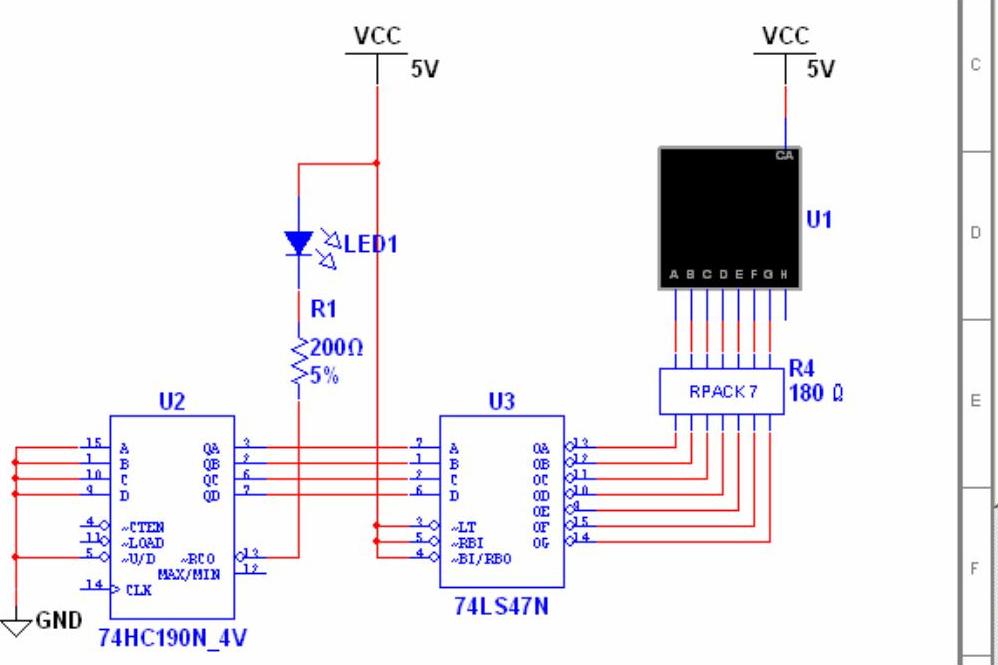

图2-12 数字电路

一个复杂的电子系统，电路往往由多个单元电路组成，单元电路与单元电路之间必然有许多连接线，这样很容易引起连线的混乱，对电路原理的解读不利。为了让单元电路看上去是独立的，而实际上却相互之间是连着线的，这就要用到虚线连接了。虚线连接在电路图中实际上是不连接，但网络两端有着相同的名字，那么电路中这两端属于连接上了。图2-13所示是本例完整的电路原理图。

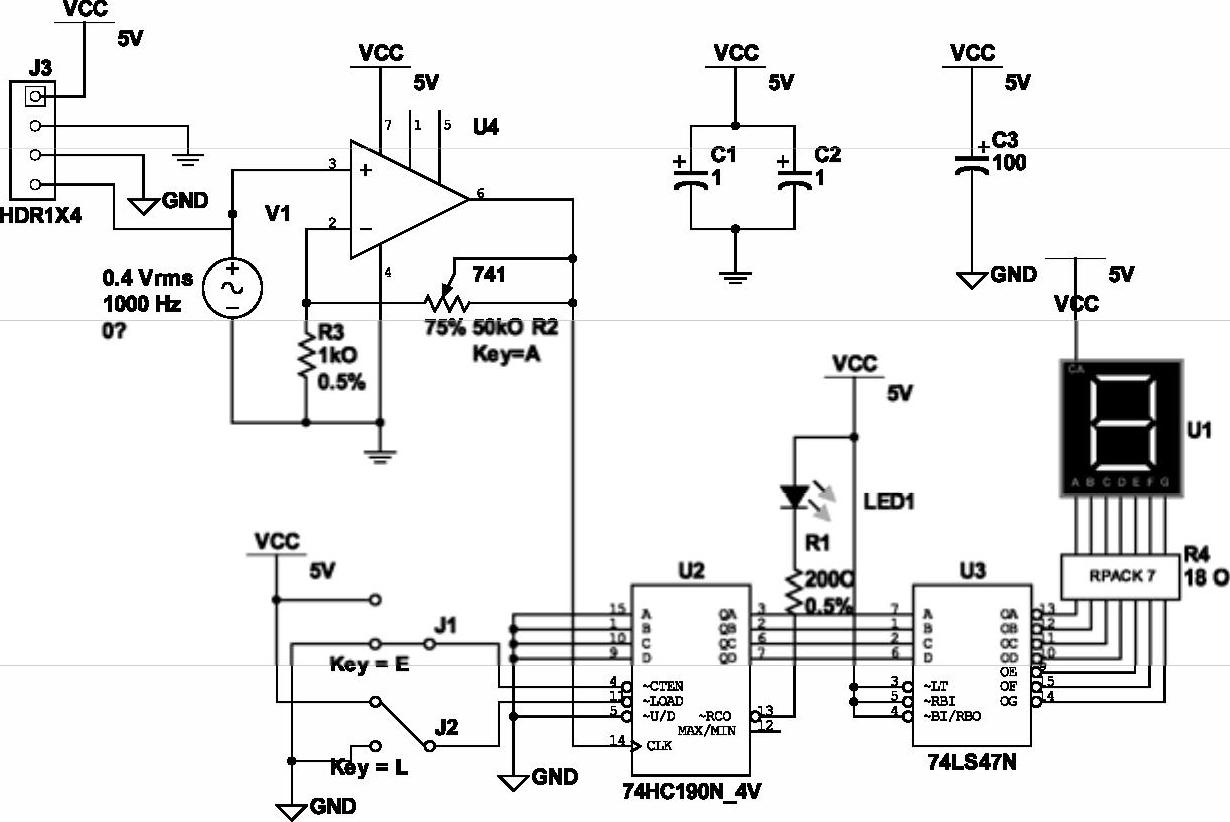

图2-13 完整电路原理图
