针对电子技术课程的教学特点，Multisim 10提供了许多适合教学的功能，从而协助教师发现崭新而有创意的方式来讲授课程内容。下面从几个方面介绍Multisim 10在教学方面的应用特点。

（1）完全交互式的仿真器

Multisim 10具备完全交互的仿真器，允许使用者进行实时的电路参数改变，观察仿真结果，了解电路性能的变化。仿真界面如图1-29所示。

（2）多种不同的虚拟仪器

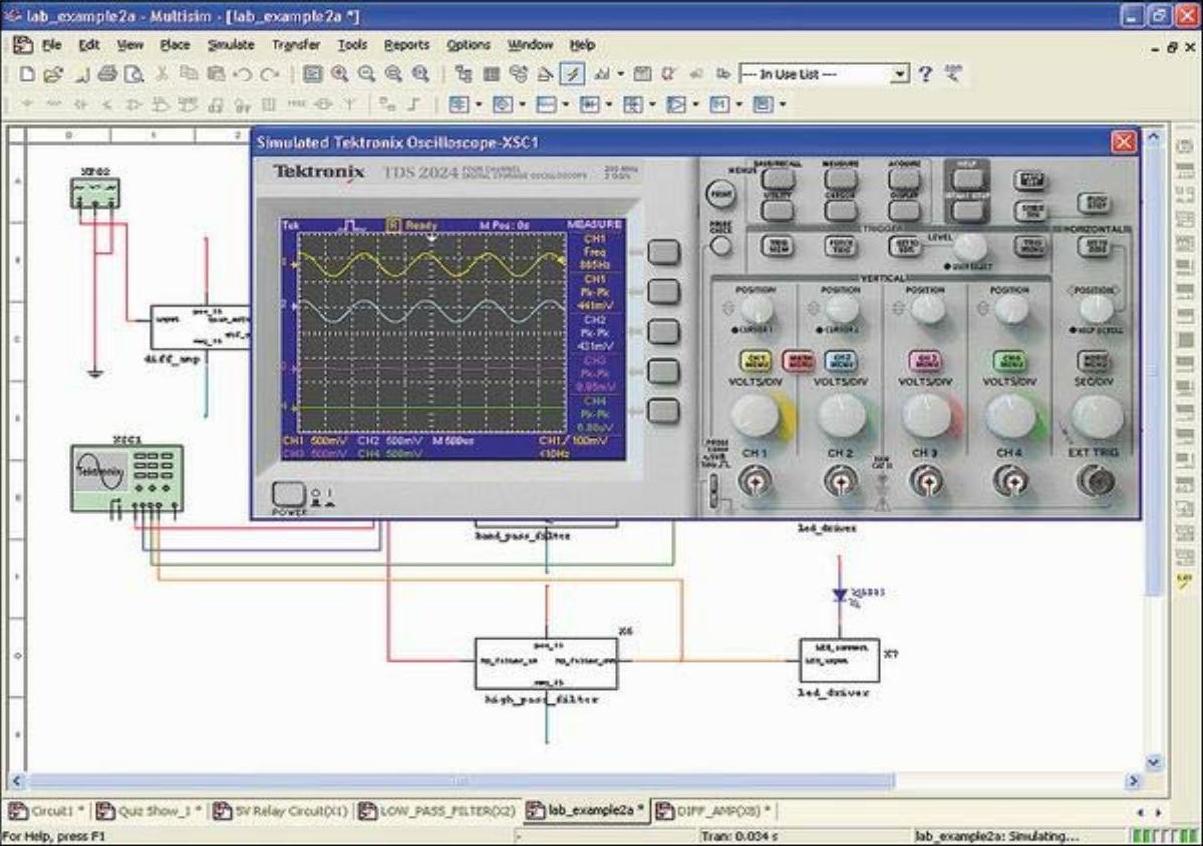

Multisim10提供了二十多种与真实仪器外观一致的虚拟仪器（包括示波器、万用表、频谱分析器等）。此外，用户还可以在Multisim10中使用仿真Agilent及Tektronix各种仪器，仿真仪器和真实仪器的外观及操作方式都完全相同，如图1-30所示。这为学生今后使用这些厂商真实仪器提供了训练的机会。

图1-30 仿真厂商提供的电子测试仪器

利用LabVIEW程序，在Multisim10中还可以自定义虚拟仪器，以扩充其仿真及分析能力。例如，对于难以讲解与不易理解的复杂问题，可以利用LabVIEW设计专用虚拟仪器仿真，从而让学生一目了然如图1-31所示设计的相位器（Phasor）。

图1-31 LabVIEW仪器中的相位器图表

（3）强大的分析功能

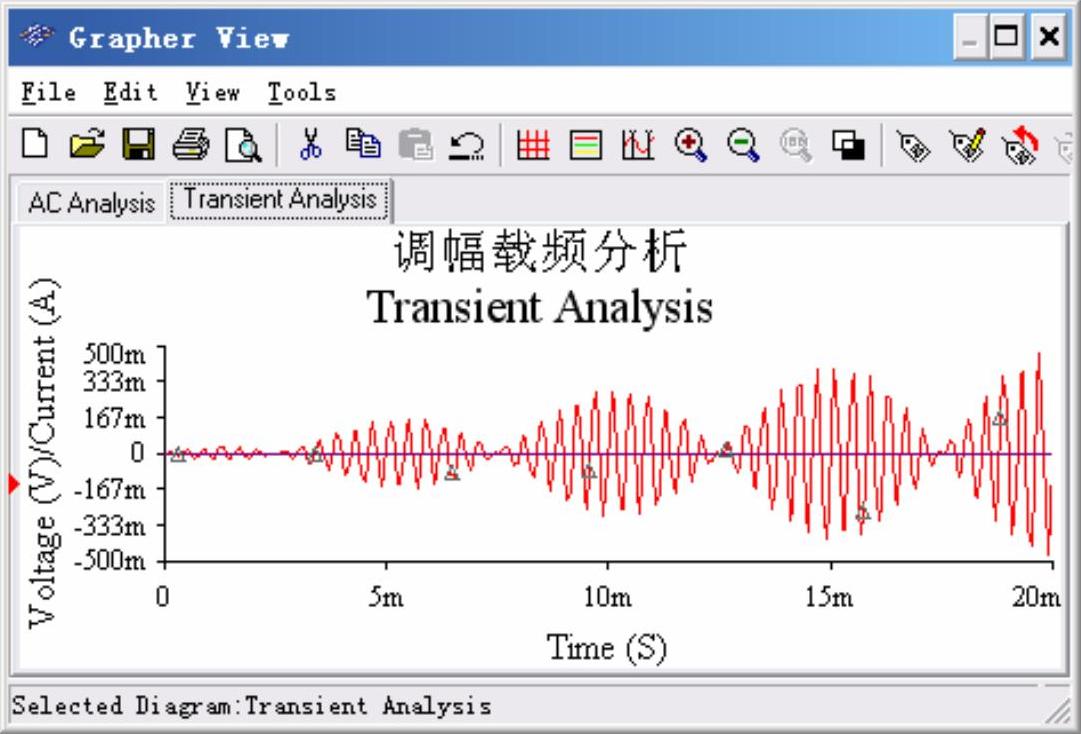

Multisim10为用户提供了多达24种分析功能，包括Monte Carlo，Worst Case，I-V Analyzer等。图1-32所示为瞬态分析的图形显示界面，有助于深入了解和探讨电路的时域响应。

图1-32 瞬态分析的图形显示界面

（4）功能强大的教学选项

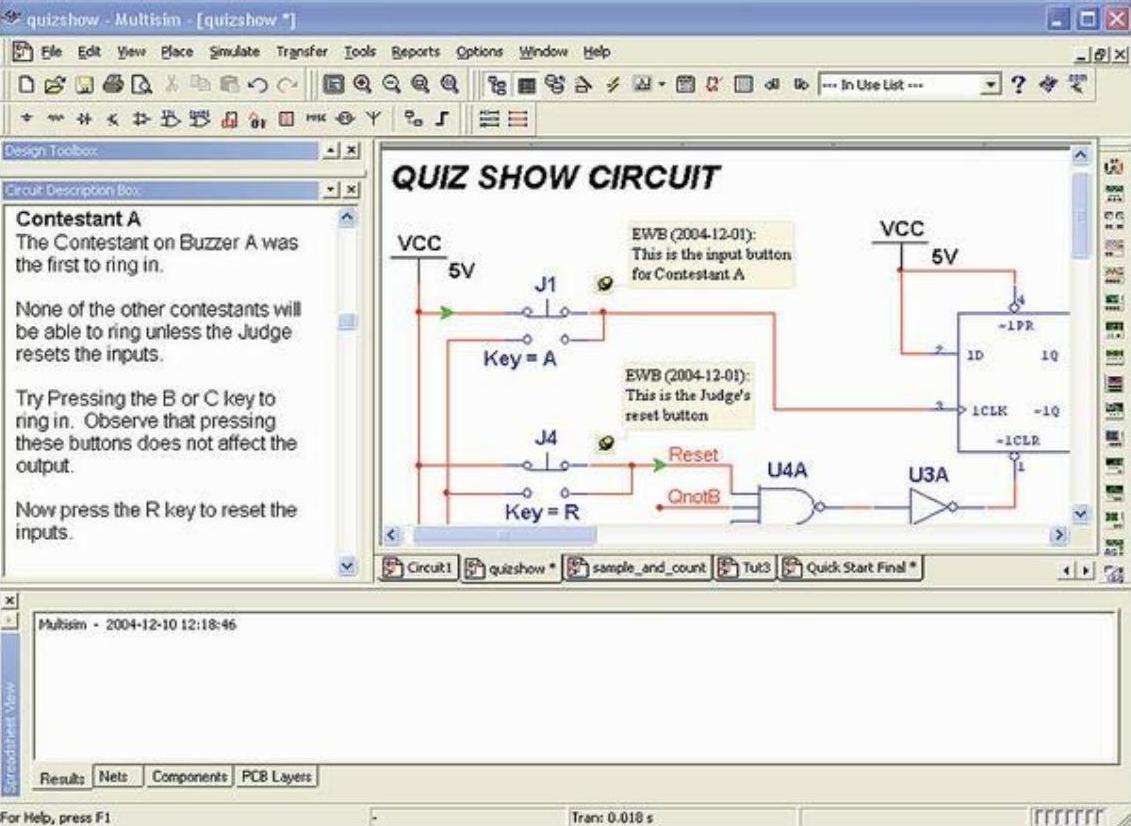

教师可以完全自行定制Multisim10的使用接口，并能定制选用的仪器和分析，控制学生在画面中看见的电路，以及存取的功能。据此，就可以根据学生的学习程度或课程内容对Multisim10作适当调整，即拥有强大的教学选项控制权。还可以轻易地将旁白和图表加入到电路的档案中，以便在实验室或课堂教学中进一步解释。此外，用户还可以建立并发送可重复使用的仿真数据文件（Simulation Profile），其中包含完整的SPICE参数设定。图1-33为一个带旁白的仿真电路。

图1-33 带旁白的仿真电路(www.daowen.com)

（5）电路限制及隐藏错误

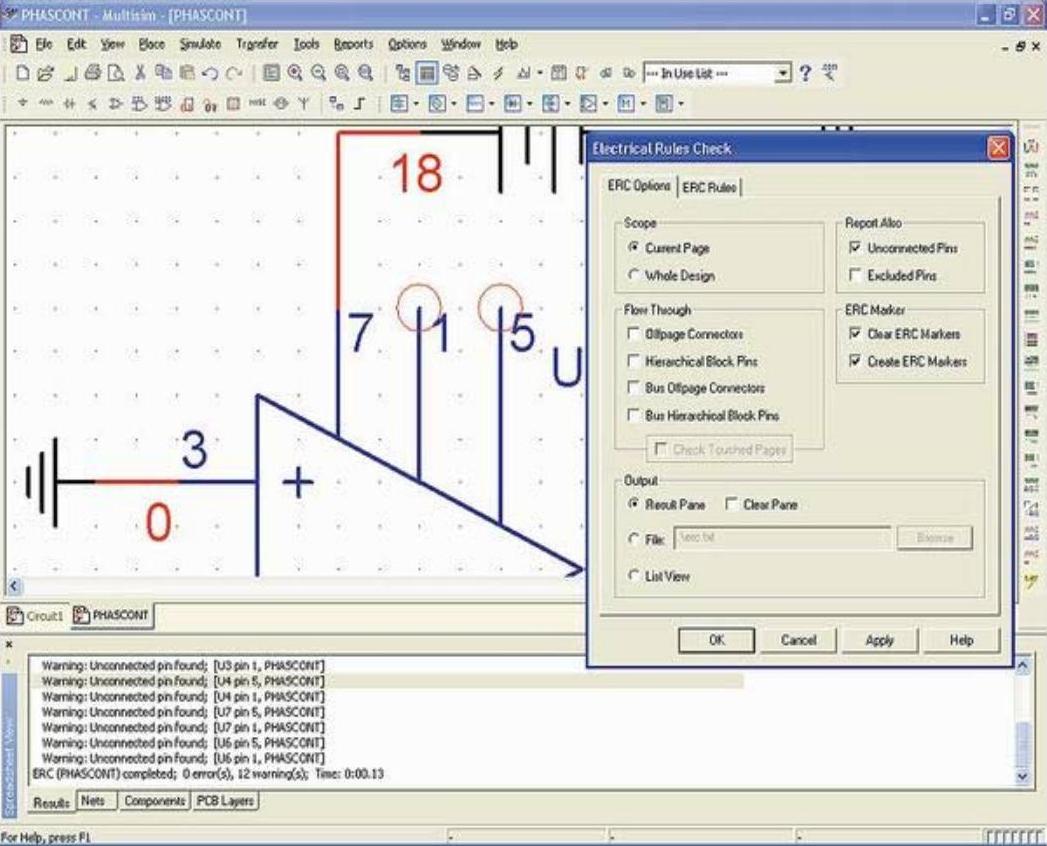

Multisim10的（Circuit Restriction）电路限制功能为教师提供了隐藏电路中错误的手段，从而培养学生排除电路故障的技能；而锁定并隐藏子电路的功能，也为“解决黑盒子”问题提供了方法。同时，容易使用的Electrical Rules Check，具备了视觉错误标记及“缩放至错误”的功能，能帮助学生迅速寻找并修正自己的接线错误，提高了实验效率，节省了实验时间。此外，可以放置在电路中任何位置上的Measurement Probes，使动态电压和电流能被随时标注。图1-34所示为某一电路图的错误标记。

图1-34 电路图的错误标记

（6）虚拟面包板环境

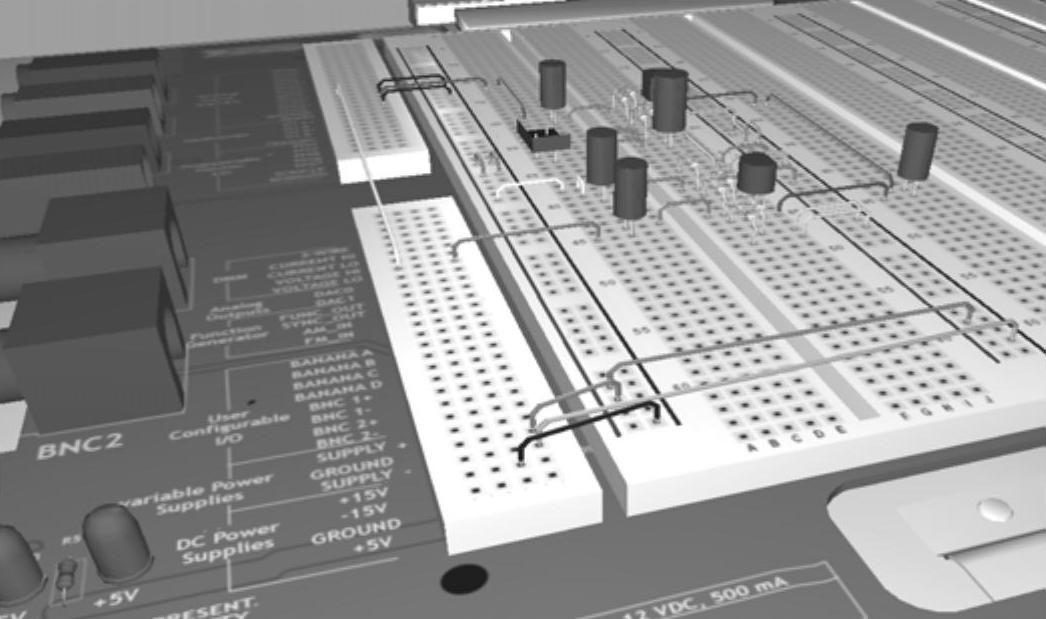

在Multisim的NI ELVIS Breadboard View虚拟面包板环境中允许学生制作自己的电路进行实验，实验的效果与真实的实验效果相仿，如图1-35为3D虚拟面包板。在学生进入实物实验之前，利用3D虚拟面包板进行虚拟实验，可以帮助学生快速掌握实验技能，建立真实的实验感觉，提高实验效率。

图1-35 3D虚拟面包板

（7）工控梯形图（Ladder Diagrams）

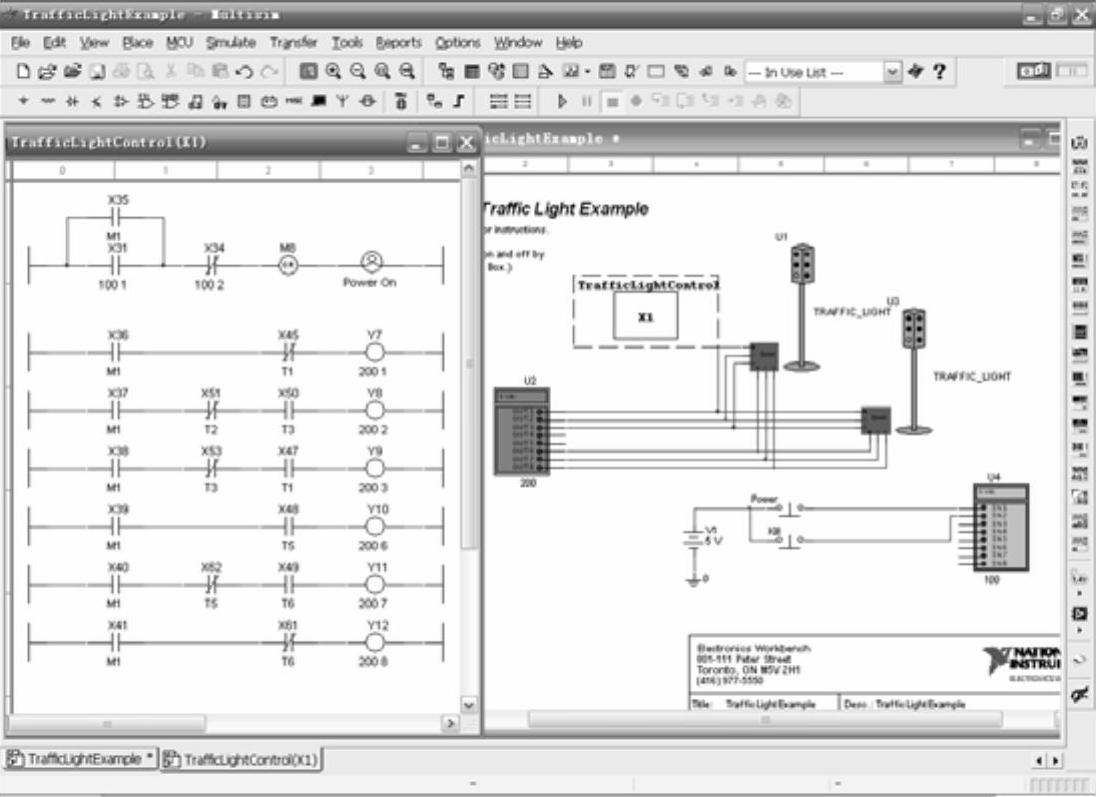

使用Multisim10新增的Ladder Diagrams（梯形图）功能，可以帮助学生在熟悉的Multisim环境中认识控制理论。学生可以用梯形图编程语言完成一个工程系统的控制，并在Multisim10中仿真，就像在真实的工程中控制各种机械设备一样。图1-36表现的是用梯形图编程语言，对一个交通灯系统的控制。

图1-36 虚拟交通灯系统的控制

（8）基于MultiMCU的单片机仿真

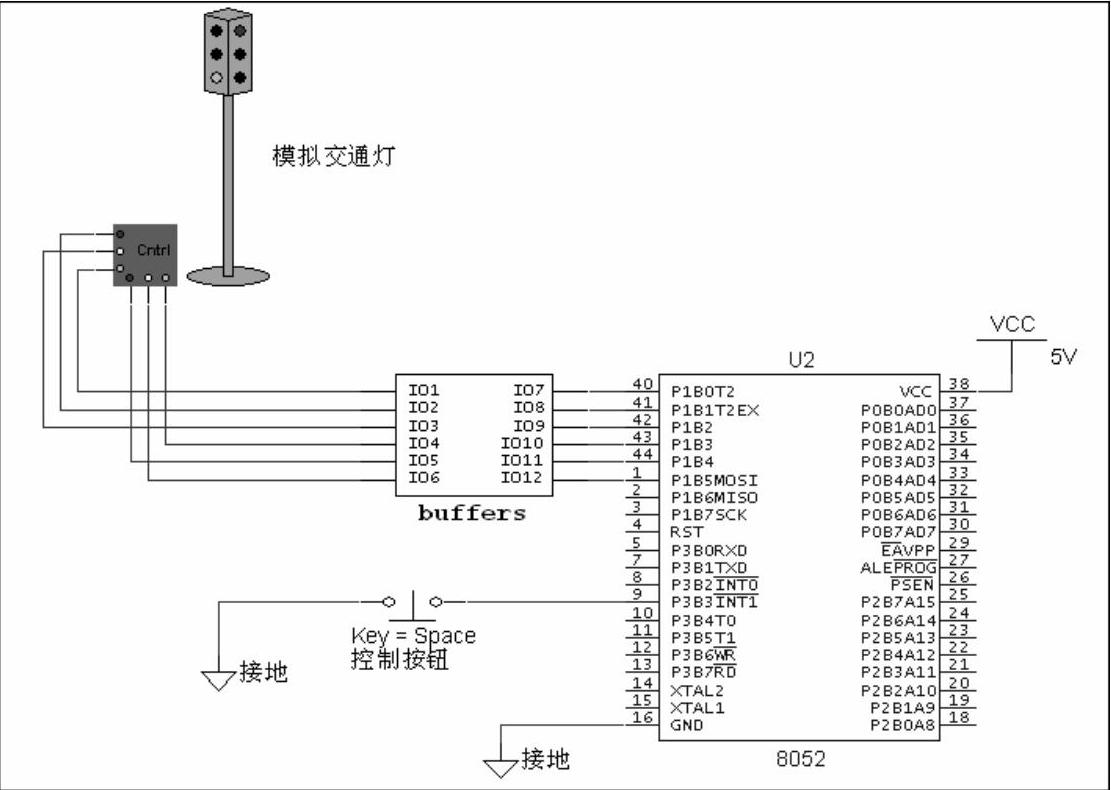

MultiMCU是Multisim10的一个嵌入组件，可以支持微控制器（MCU）的仿真。对于很多的电路设计，MCU都是一个不可缺少的部分，大多数的嵌入式控制系统或智能设备，都是以某种MCU为控制核心的。所以，在电路仿真中加入对MCU仿真的支持可以大大拓展Multisim10电路仿真的适用范围，将电路实验的仿真范围扩展到系统级。图1-37为单片机控制的交通灯管理仿真电路图。

图1-37 单片机仿真控制的交通灯管理电路图
