弹丸侵彻靶板效应复杂,对侵深的计算目前主要通过量纲分析的方法结合试验获得。分析刚性弹丸垂直侵彻混凝土靶,所做假设如下。

(1)侵彻过程中,弹丸保持刚性,头部为卵形。

(2)混凝土介质为半无限的均匀各向同性材料。

(3)忽略混凝土介质的黏滞性。

(4)不考虑混凝土介质的应变率效应。

基于上述假设,弹丸垂直撞击混凝土时,影响侵深的独立参量包括如下两类。

(1)弹丸参量:质量M、直径D、撞击速度Vc、弹丸头部卵形半径R。

(2)混凝土介质参量:密度ρ、屈服强度σs、声速c、弹性模量E。

弹丸、混凝土的独立参量和侵彻深度,分析中共涉及9个参量。基本量纲单位采用国际单位制,各参量量纲列于表1.2。

表1.2 弹丸、混凝土和侵深参量量纲

弹丸侵彻混凝土深度可表述为(www.daowen.com)

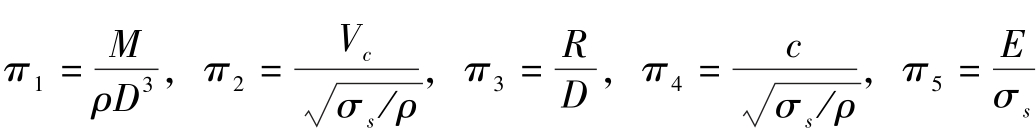

根据π定理,取D、ρ为独立变量,对式(1.106)进行无量纲化处理,将各π项代入式(1.106),则其无量纲关系式可表述为

式中,img

img,表征介质可压缩性对侵彻影响,仍为无量纲量。弹丸撞击速度通常小于混凝土声速,因此,混凝土中只产生弹性波或弹塑性波,波的强度较弱,介质可压缩性影响不显著。式(1.107)可表述为

侵彻混凝土靶时,可忽略弹性阶段对侵彻深度影响,式(1.108)可表述为

式中,M/ρD3表征弹丸截面密度与靶材密度比对侵彻深度影响;img表征弹靶界面应力与靶板屈服应力的比值对侵彻深度的影响;R/D表征弹丸头部形状对侵彻深度的影响。令π′=π/π1,代入式(1.109)得

弹丸和靶板参数不变时,M/ρD3和R/D为常数,式(1.110)可表述为

式(1.111)的具体函数形式可通过试验确定。通过系列化试验,弹丸侵彻混凝靶板的侵彻深度经验计算公式可表述为

式中,N为弹丸头部形状因子,不同头部形状因子列于表1.3。

表1.3 头部形状因子N
