电路设计:交通信号灯主控电路及计时电路设计详解

时间:2023-06-18 理论教育 版权反馈
【摘要】:列出状态转换表,如表6.6所示。图6.46交通信号灯主控电路2)各种计时电路的设计45 s定时电路开始计时是目前状态进入S0,即Q2Q1为00,并且支道无车或主、支道均有车到来,因此45 s计数器的开启信号为,电路由两个BCD码十进制计数器74LS192构成45进制计数器,待计满45个脉冲后,计数器回零,并向主控制器送出定时信号C=1,如图6.47所示。

电路设计:交通信号灯主控电路及计时电路设计详解

1)主控电路的设计

主控电路根据主、支道的车辆信号A、B,以及45 s、25 s、5 s 3个定时信号C、D、E工作情况,该电路应按时序逻辑电路的设计方法进行设计。

(1)主干道有无车辆的状态A:A=1主道有车;A=0主道无车。

(2)支干道有无车辆的状态B:B=1支道有车;B=0支道无车。

(3)45 s定时状态C:C=1主、支道有车,但45 s定时已过;C=0主、支道有车,但45 s定时未过。

(4)25 s定时状态D:D=1主、支道有车,但25 s定时已过;D=0主、支道有车,但25 s定时未过。

(5)5 s定时状态E:E=1黄灯亮,5 s定时已过;E=0黄灯亮,5 s定时未过。

列出状态转换表,如表6.6所示。

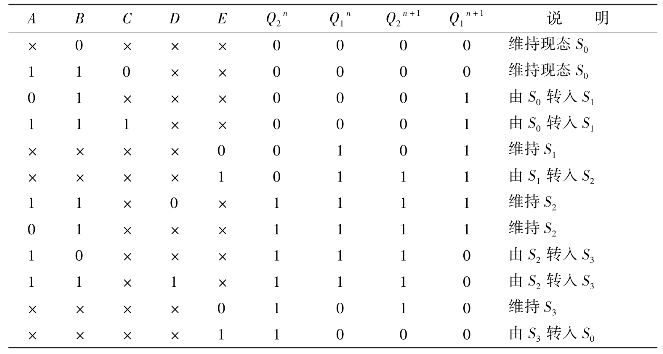

表6.6 交通灯状态转换表

由状态转换表求出状态方程和驱动方程:

根据驱动方程可画出主控电路原理图,如图6.46所示。(www.daowen.com)

图6.46 交通信号灯主控电路

2)各种计时电路的设计

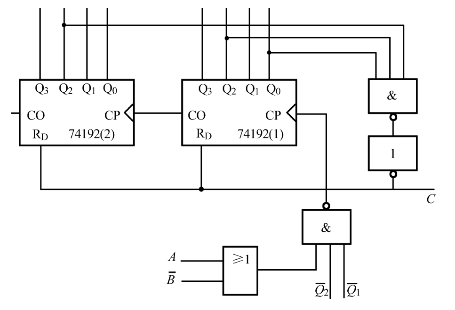

45 s定时电路开始计时是目前状态进入S0,即Q2Q1为00,并且支道无车或主、支道均有车到来,因此45 s计数器的开启信号为,电路由两个BCD码十进制计数器74LS192构成45进制计数器,待计满45个脉冲后,计数器回零,并向主控制器送出定时信号C=1,如图6.47所示。

同理,可用BCD码十进制计数器构成25 s定时电路和5 s定时电路,向主控制器送出定时信号D和E。25 s定时器的开启信号为:OP2=Q2Q1B,5 s定时器的开启信号为:OP3=Q1⊕Q2。类似地,25进制电路及5进制电路读者可以自己完成。

图6.47 45进制计数器电路图

3)显示电路

主控制器的4种输出状态分别控制主、支道路的红、绿、黄三色信号灯,设“亮”为0状态,“灭”为1状态,可得到译码真值表(表6.7)和逻辑表达式,根据真值表写出表达式比较简单,读者可自己完成。

表6.7 译码真值表

4)方波产生电路

方波产生电路可以用555定时器构成振荡器,具体电路可参见图6.39,其振荡频率由外设电阻、电容来确定,振荡频率一般设置在1 kHz左右比较容易起振,然后再用三级十进制计数器进行分频得到秒脉冲。
