系统中要求有45 s、25 s、5 s三种定时信号，需要设计三种相应的计时显示电路。计时方法采用倒计时，定时的起始信号由主控电路提供，定时时间结束的信号也输入到主控电路，并通过主控电路去开启、关闭三色交通灯或启动另一种计时电路。

主控制电路自然是本设计的核心，它的输入一方面来自车辆检测信号（主干道用A，支干道用B表示），另一方面来自3个定时器的信号（45 s、25 s、5 s分别用C、D、E表示）。主控电路的输出一方面经译码后分别控制主干道和支干道的3个信号灯，另一方面控制定时电路的启动。主控电路用时序逻辑电路可以实现，应该按照时序逻辑电路的设计方法进行设计，当然主控电路如用单片机来实现，则显得更简单。本设计采用数字电路来实现。分析设计要求，可以得到交通灯有4个状态，用两个JK触发器即可实现，即：

S0（00）：主道绿灯亮，允许通行；支道红灯亮，禁止通行；

S1（01）：主道黄灯亮，停车；支道红灯亮，禁止通行；

S2（11）：主道红灯亮，禁止通行；支道绿灯亮，允许通行；(www.daowen.com)

S3（10）：主道红灯亮，禁止通行；支道黄灯亮，停车。

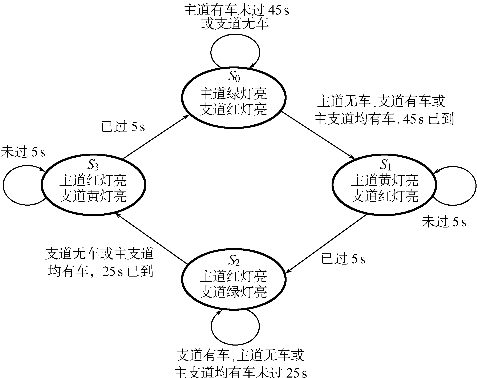

原始状态转换图如图6.45所示：

图6.45　交通灯的状态转换图
