1）单片集成电路函数信号发生器ICL8038

ICL8038的工作频率范围在几赫兹至几百千赫兹之间，其内部原理电路框图如图6.34所示，由恒流源I1、I2，电压比较器A1、A2和触发器等组成。两个比较器A1、A2的基准电压2VR/3、VR/3（VR=VCC+VEE）由内部电阻分压网络提供，比较输入电压由FM-IN端，即管脚8输入。

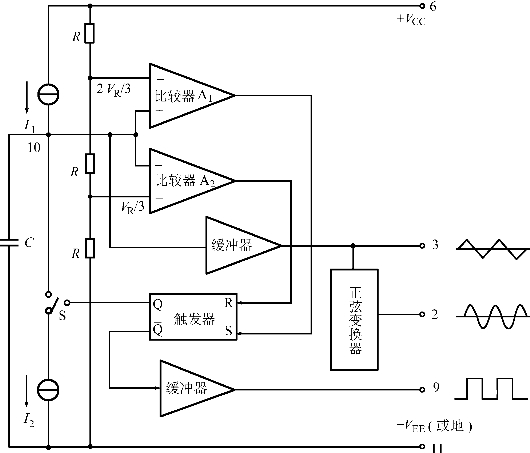

图6.34　ICL8038内部组成框图

电流源I1、I2的大小可通过外接电阻调节，且I2必须大于I1。当触发器的Q端输出为低电平时，它控制开关S使电流源I2断开。而电流源I1则向外接电容C充电，使电容两端电压UC随时间线性上升，当UC上升到2VR/3时比较器A1的输出发生跳变，使触发器的输出Q端由0变为1，控制开关S接通电流源I2。由于I2＞I1，因此电容C放电，UC随时间线性下降。当UC下降到UC≤VR/3时，比较器A2的输出发生跳变，使触发器的输出Q端又由1变为0，I2再次断开，I1再次向C充电，UC又随时间线性上升，如此周而复始，产生振荡。若I2=2I1，UC的上升和下降时间相等，在管脚3处得到三角波输出。而触发器输出的方波，经缓冲器输出到管脚9。三角波经正弦波变换器变成正弦波后由管脚2输出。当I1＜I2＜2I1时，UC的上升和下降时间不等，管脚3输出锯齿波。在1脚与6脚之间接电位器可以改善正弦波的正向失真，在12脚与地之间接电位器可以改善正弦波的负向失真。ICL8038可以采用单电源（+10～+30 V）供电，也可以采用双电源（±5～±15 V）供电。

图6.35　ICL8038管脚图

ICL8038外部管脚排列如图6.35所示。(www.daowen.com)

1脚为正弦波线性调节端；2脚为正弦波输出端；3脚为三角波输出端；4脚为恒流源调节端；5脚为恒流源调节端；6脚为正电源端；7脚为调频偏置电压端；8脚为调频控制输入端；9脚为方波输出（集电极开路输出）端；10脚为外接电容端；11脚为负电源或接地端；12脚为正弦波线性调节端；13、14脚为空脚。

用ICL8038加少量的外部R、C元件即能组成音频函数发生器，如图6.36所示。电阻R1与电位器RP1用来确定8脚的直流电位V8，通常取。V8的大小与电路的输出信号频率成比例，即V8的电压大小可实现输出信号频率的调节。因此，ICL8038又称为压控振荡器（VCO）或频率调制器（FM）。调节RP1可使输出信号频率在20 Hz～20 kHz之间变化。V8还可以由7脚提供固定电位，此时输出频率fo仅由RA、RB及电容Ct决定。VCC采用双电源供电时，输出波形的直流电平为零。采用单电源供电时，输出波形的直流电平为VCC/2。

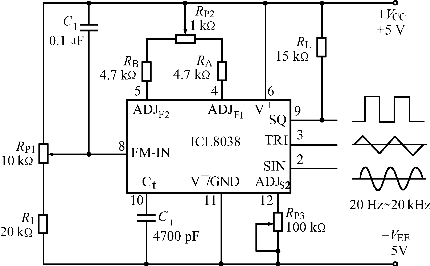

图6.36　ICL8038组成的音频函数发生器

2）由集成运算放大器组成的正弦波-方波-三角波函数发生器

如图6.37所示函数发生器电路的工作原理为：先由RC桥式振荡电路产生正弦波，然后通过电压比较器（过零比较器）电路将正弦波变换成方波，再由积分电路将方波变成三角波。电路中A点的输出波形为正弦波，B点输出波形为方波，C点输出波形为三角波，该电路的频率调节范围为20 Hz～20 kHz。该电路的工作原理请读者自己分析。

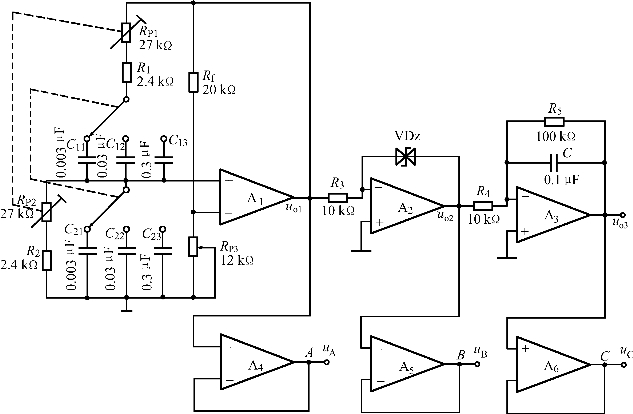

图6.37　正弦波-方波-三角波函数发生器电路
