1）正弦波产生电路

正弦波产生电路采用RC串并联网络和运算放大器构成文氏桥式振荡电路，如图6.30所示。该电路的振荡频率由RC串并联网络确定，即：

本设计产生的是工频三相交流信号源，因此频率是可以确定的，即为50 Hz，这样可以反过来确定R和C的值。

电阻R1、R2和运算放大器构成放大电路，其放大倍数是由两个电阻值决定的，即：

RC串并联网络在发生振荡时有这样的特性：输入、输出同相位，电压传输比为F=1/3，因此要能实现振荡，在相位上首先要满足同相位的关系，这点用同相输入即可，而幅值上要满足，这就要求放大电路的放大倍数应该大于或等于3，在选电阻阻值时，很容易满足这项要求，选R2=2R1，电阻阻值不宜选得太小，一般在千欧数量级。运算放大器选用普通的即可，在参数选择上没有特殊要求。运算放大器的输出作为正弦信号的输出。

2）移相电路

移相电路最简单的是RC移相，一级RC电路的最大移相为90°，但此时的幅值等于零，因此这里选用二级RC电路构成移相网络，如图6.31所示。把由振荡电路产生的信号作为A相，则经过移相电路移相-120°成为B相，移相+120°成为C相。(www.daowen.com)

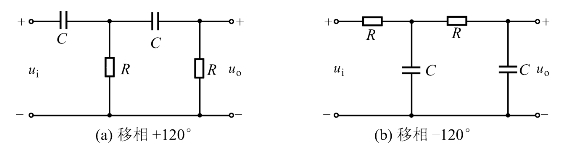

图6.31　移相网络

3）输出电路

虽然三相信号已经产生，但其带负载的能力还是有限的，且各相的功率之间存在差异，因此在作为输出信号前需要把各相的信号处理一下，即加一个输出电路。输出电压信号的幅值可以通过改变电阻R，如图6.32所示，使三相电压幅值相等。三相电压信号还要转换为电流信号，这里采用电流串联负反馈实现电压电流转换，如图6.33所示，当然也可以用专门的电压-电流转换器，如XTR110。

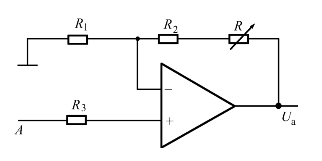

图6.32　电压信号幅值调整电路

图6.33　电压-电流转换电路
