直流稳压电源一般由电源变压器、整流滤波电路及稳压电路组成。

集成稳压电源设计的主要内容是根据性能指标，选择合适的电源变压器、集成稳压器、整流二极管及滤波电容。

常见的集成稳压器有固定式三端稳压器与可调式三端稳压器，下面分别介绍其典型的应用及选择原则。

1）固定输出集成稳压电源的设计

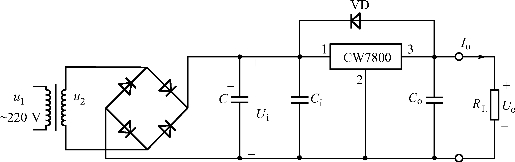

如图6.27所示为单相桥式整流、电容滤波和集成三端稳压器组成的集成直流稳压电源，各部分元器件的选择方法如下。

图6.27　固定输出集成直流稳压电源电路

（1）电源变压器

电源变压器的作用是将电网220 V的交流电压u1变换成整流滤波电路所需要的交流电压u2。变压器副边与原边的功率比P2/P1=η，η为变压器的效率。一般小型变压器的效率如表6.4所示。

表6.4　小型变压器的效率

通常根据变压器副边输出的功率P2来选择变压器。变压器副边输出电压U2按U2≥Uimin/1.1，I2≥Iomax选取。

（2）整流滤波电路

4个整流二极管组成的单相桥式整流电路将交流电压u2变成脉动的直流电压，再经滤波电容C滤除纹波，输出直流电压Ui。Ui与交流电压u2的有效值U2的关系为：

Ui=(1.1～1.2)U2

每只整流二极管承受的最大反向电压为URM=，通过每只二极管的平均电流是：

ID=Io/2=(0.45U2)/R

式中，R为整流滤波电路的负载电阻。它为电容C提供放电回路，RC放电时间常数应满足RC≥（3～5）T/2，T为50 Hz交流电压的周期，即T=1/50=0.02 s。

整流二极管的额定工作电流应满足IF＞Iomax，滤波电容C的耐压值应大于。

（3）集成稳压器

三端固定输出集成稳压器的通用产品有CW7800系列（输出正电压）和CW7900系列（输出负电压），输出电压有5 V、6 V、8 V、9 V、12 V、15 V、18 V、24 V等几个档次，输出电流有0.1 A、0.5 A、1.5 A等几种，以型号78（或79）后面所加字母来区分，如L为0.1 A，M为0.5 A，无字母为1.5 A。例如，CW78M12表示输出电压为+12 V，输出电流为0.5 A。如要求直流输出电压为+15 V，电流小于500 mA，则应选择CW78M15三端稳压器；如要求直流输出电压为-12 V，电流小于100 mA，则可选用CW79L12三端稳压器。

集成稳压器输入电压的确定：

稳压器的输入电压Ui太低则稳压器性能将受影响，甚至不能正常工作；Ui太高则稳压器功耗增大，会导致电源效率下降。所以Ui的选择原则是：在满足稳压器正常工作的前提下，Ui越小越好，但Ui最低必须保证输入、输出电压差大于2～3 V。(www.daowen.com)

（4）补偿电容的选择

图6.27中的电容Ci、Co起补偿作用，其中Ci用来抵消由于输入端接线较长时所产生的引线电感效应，以防止自激振荡，并可抑制电源的高频脉冲干扰，一般为0.33 μF，其安装位置应靠近集成稳压器；Co的作用是为了抑制高频噪声、防振、改善输出瞬态响应，一般可取0.1～1 μF的电容器。Ci、Co最好采用漏电流小的钽电容。图6.27中的二极管VD用来防止在输入短路时，Co上所存储的电荷通过稳压器放电而损坏组件。

2）可调输出集成直流稳压电源的设计

CW117、CW217和CW317是输出正电压的三端可调集成稳压块，其输出电压可在1.2～37 V范围内连续可调。CW117系列的3个品种CW117、CW117M和CW117L的最大输出电流分别是1.5 A、0.5 A和0.1 A。另外，CW137、CW237和CW337是可调负电压输出的集成稳压块。

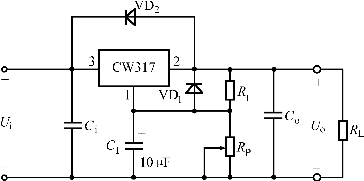

三端可调集成稳压器的典型应用电路如图6.28所示。

图6.28　三端可调集成稳压器的典型应用电路

图6.28中，R1与RP组成电压输出调节电路，输出电压Uo为

R1的值为120～240 Ω，流经R1的泄放电流为5～10 mA，RP为精密可调电位器。

由此可见，调节RP就可实现输出电压的调节。若RP=0，则Uo=1.25 V为最小输出电压。随着RP的增大，Uo随之增加，当RP为最大值时，Uo也为最大值。所以，RP应按最大输出电压值来选择。

如图6.28所示电路中的C1与RP并联组成滤波电路，可滤除输出电压的纹波电压。二极管VD1用于防止输出短路时，因C1通过调整端放电而损坏稳压器。VD2用于防止输入短路时，因Co通过稳压器放电而损坏稳压器。在输出电压小于7 V时，VD1、VD2也可不接。Ci、Co的作用与CW7800电路中相对应的电容作用相同。

集成稳压器输入电压Ui的范围为：

Uomax+(Ui-Uo)min≤Ui≤Uomin+(Ui-Uo)max

式中：Uomax——最大输出电压；

Uomin——最小输出电压；

（Ui-Uo）min——稳压器的最小输入、输出电压差；

（Ui-Uo）max——稳压器的最大输入、输出电压差。

滤波电容C可由下式估算：

式中：ΔUip-p——稳压器输入端纹波电压的峰-峰值；

t——电容C的放电时间，t=T/2=0.01 s；

IC——电容C的放电电流，可取IC=Iomax。
