信号产生单元:产生精准信号的关键元件

波形发生器(信号发生器)是科研单位和实验室经常用到的电子仪器设备,它可以用来产生各种信号及波形,通常有正弦波、三角波、脉冲波及调制波等,用途极为广泛。

1)正弦波产生电路

(1)RC正弦波振荡器

正弦波振荡电路是在没有外加输入信号的情况下,依靠电路自激振荡而产生正弦波电压输出的电路,一般由放大电路、正反馈网络、选频网络和稳幅环节4个部分组成。选频网络保证电路只在某个特定的频率上满足振荡的相位条件,常用的选频网络有RC选频网络、LC选频网络和石英晶体等,RC选频网络构成的RC正弦波振荡电路的振荡频率较低,一般在1 MHz以下,LC选频网络构成LC正弦波振荡电路的振荡频率在1 MHz以上,石英晶体正弦波振荡频率和LC正弦波振荡电路相当,其特点是振荡频率非常稳定。在要求高频率稳定度的场合,往往采用高Q值的石英晶体振荡器代替LC回路。

常见的RC正弦波振荡电路有RC移相振荡电路、RC串并联网络振荡电路和双T选频网络的振荡电路。

如图6.18为RC移相振荡电路。其振荡频率为:

上式:——电路的输入电阻

特点:电路简单,经济方便,但失真大,频率稳定度低,适用于输出固定振荡频率且稳定度要求不高的设备中。

图6.18 移相式正弦波振荡电路

图6.19 RC串并联网络振荡电路

图6.19为RC串并联网络振荡电路(可称为文氏桥振荡电路)。Rf=2R1才能保证电路振荡,电路的振荡频率为

(2)晶体振荡电路

晶体振荡电路就是用石英晶体构成的正弦波振荡电路,其频率稳定度可高达10-9,甚至达到10-11量级,在高频率稳定度要求的设备中得到广泛应用。

①并联型石英晶体正弦波振荡电路

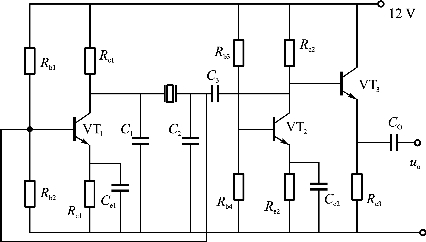

并联型石英晶体正弦波振荡电路如图6.20所示。图中电容C1和C2并接在晶体的两端,称为晶体的负载电容。如果其电容值等于晶体厂家对晶体规定的标准负载电容值,则振荡电路的频率就是晶体外壳上所标注的标称频率值。实际上,由于老化及寄生参量的影响,实际振荡频率与标称频率会有偏差。因此,在对振荡频率准确度要求高的应用场合,一般可以在晶体旁串联一个调节范围很小的微调电容,作为微调振荡频率的辅助电路。

图6.20 并联型石英晶体正弦波振荡电路

②串联型石英晶体正弦波振荡电路(www.daowen.com)

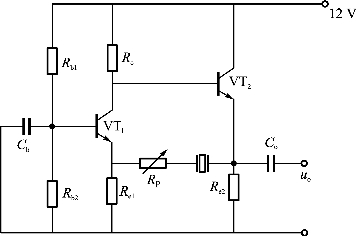

串联型石英晶体正弦波振荡电路如图6.21所示。电容Cb为旁路电容,对交流信号可视为短路。当晶体串联谐振时,反馈最强,振荡频率等于晶体串联谐振频率fS。对于fS以外的其他频率,晶体呈现较大的电抗,导致反馈减弱,电路难以满足起振条件。调整和晶体串联的电阻RP的阻值,可使电路满足正弦波振荡的幅值平衡条件,获得较好的正弦波输出。2)脉冲波产生电路

图6.21 串联型石英晶体正弦波振荡电路

脉冲波(又称为方波)在数字电路及计算机相关学科中应用十分广泛。其产生的方法和途径也较多,常用的有:逻辑门、555定时器加上R、C或晶体振荡器等元件。由石英晶体构成的振荡器的频率稳定度较高,是目前其他类型的振荡器所不能替代的。555定时器构成的振荡器容易起振,成本低,有一定的带负载能力,在要求不是太高的情况下,可以选用这种振荡器。

下面列出几种由门电路和555定时器构成的常用电路。

(1)由门电路构成的振荡器

电路如图6.22所示。RS是反相器输入端保护电阻,不影响振荡频率,该电路的振荡频率为

图6.22 门电路构成的振荡器

图6.23 石英晶体振荡器电路

(2)由门电路和石英晶体构成的振荡器

石英晶体振荡器电路如图6.23所示。图中,并联在两个反相器输入、输出间的电阻R的作用是使反相器工作在线性放大区。R的阻值,对于TTL门电路通常在0.7~2 kΩ之间;对于CMOS门电路则常在10~100 MΩ之间。电路中,电容C1用于两个反相器间的耦合,而C2的作用,则是抑制高次谐波,以保证稳定的频率输出。电容C2的选择应使2πRC2fS≈1,从而使RC2并联网络在fS处产生极点,以减少谐振信号的损失。C1的选择应使C1在频率为fS时的容抗可以忽略不计。电路的振荡频率仅取决于石英晶体的串联谐振频率fS,而与电路中的R、C的数值无关。

(3)由555定时器构成的振荡器

电路如图6.24所示。该电路是由555定时器构成的多谐振荡器的基本电路形式,振荡频率为为滤波电容,防止5端的干扰信号的影响。

图6.24 555定时器构成的多谐振荡器基本电路

图6.25 555定时器构成的多谐振荡器

如图6.25所示为由555定时器构成的另一种多谐振荡器的形式。其振荡频率为f0=。充、放电时间常数可单独调节,若R1=R2,则输出波形占空比为50%。
