1）实验要求

（1）建立二阶网络函数的电路模型并观察比较电路的输入电压、输出电压波形。

（2）观察二阶高通、带通、低通网络函数模拟电路的频率特性曲线。

2）Multisim 12仿真分析

（1）建立如图5.60所示二阶网络函数的电路模型，函数信号发生器输出设置为正弦波，频率为1 kHz，幅值为50 mV。

（2）打开仿真开关，通过示波器分别观察Vh、Vb、Vo 3点的电压波形及其与输入电压的相位关系，并通过波特图仪观察这3点的幅频响应。

①Vh点的幅频响应曲线如图5.61所示，由图可测出Vh（高通函数）的fL=2.0 kHz。

②Vb点的幅频响应曲线如图5.62所示，由图可测出Vb（带通函数）的fL=2.0 kHz，

fH=4.0 kHz。

③Vo点的幅频响应曲线如图5.63所示，由图测出Vo（低通函数）的fH=4 kHz。

（3）保持输入信号不变，改变R3、R4的数值，用示波器分别观察Vh、Vb、Vo 3点的电压波形及其与输入电压的相位关系。

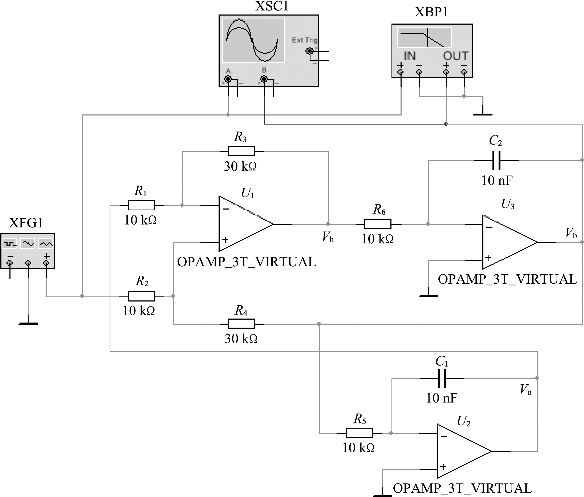

图5.60　二阶网络函数测试电路

(www.daowen.com)

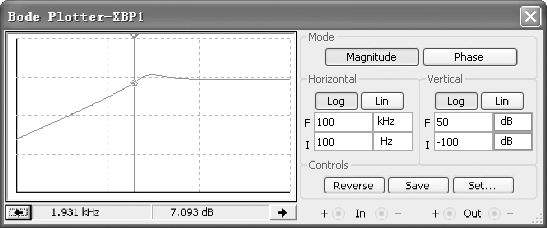

图5.61　Vh点的幅频响应

（4）输入信号大小保持不变，改变输入信号的频率为2.5 kHz，同时保持R3、R4不变，通过示波器分别观察Vh、Vb、Vo 3点的电压波形及其与输入电压的相位关系，并同步骤（2）所测波形相比较。

步骤（2）中观察到的Ui（输入电压）、Vb的电压波形及相位关系如图5.64所示。从图5.64中的示波器面板测得Vb的幅值为35 mV。

步骤（4）中观察到的Ui（输入电压）、Vb的电压波形及相位关系如图5.65所示。从图5.65中的示波器面板测得Vb的幅值为142 mV。

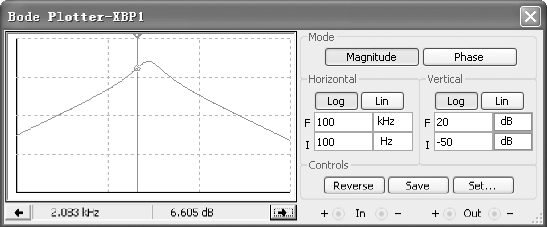

图5.62　Vb点的幅频响应

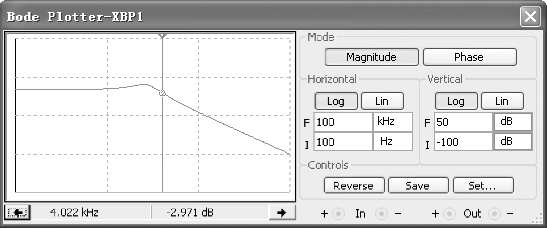

图5.63　Vo点的幅频响应

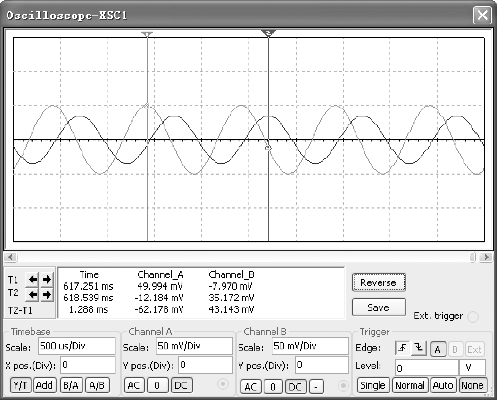

图5.64　Ui（输入电压）、Vb的电压波形（输入信号频率为1 kHz）

图5.65　Ui（输入电压）、Vb的电压波形（输入信号频率为2.5 kHz）

3）实验数据及结论

分析二阶高通、带通、低通网络函数的模拟电路的频率特性曲线。
