1）元器件

（1）选用元器件

在元器件栏中单击要选择的元器件库图标（或者执行菜单Place下的Component命令），在出现的元器件库对话框中选择所需的元器件，如图5.20所示。图中所示为在晶体管库中选择一只NPN型三极管，单击OK按钮，所选择的三极管则跟随鼠标移动，再将该元器件放到电路工作区即可。

如图5.20所示的元器件选择对话框中各项说明如下。

①Database下拉列表：选择元器件所属的数据库，图5.20中选择的是Master Database（主元器件库）。

②Group下拉列表：选择元器件库的分类，包括19个元器件库，图5.20中选择的是晶体管库。

③Family栏：选择在每种库中包含的不同元器件箱，图5.20中选择的是NPN型晶体管。

④Component栏：显示Family栏中元器件箱所包含的所有元器件，图5.20中选择的是2N2222A三极管。

⑤Symbol（DIN）栏：显示所选择的元器件符号，图5.20中采用的是DIN标准（欧洲标准元件符号）。

⑥Function栏：显示所选择元器件的功能描述。

⑦Model manufacture：显示所选择元器件的模型提供商。

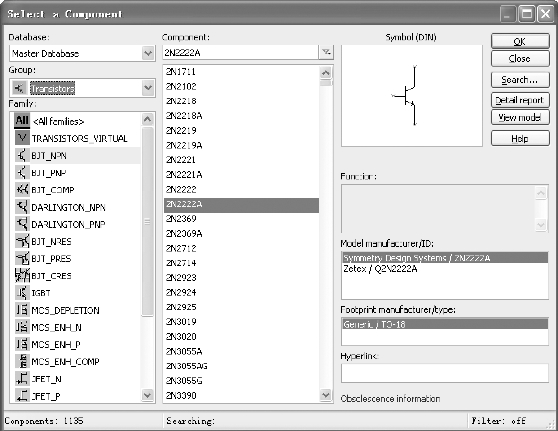

图5.20　Multisim 12的元器件选择对话框

⑧Search按钮：单击该按钮将出现元器件搜索对话框，可以根据元器件所属的数据库类型、分类、元器件名称等信息搜索需要的元器件。

⑨View model按钮：单击该按钮将显示元器件的模型报告。

⑩Help按钮：单击该按钮将获得帮助信息。

另外，OK按钮和Close按钮分别为选择元器件及关闭当前对话框。

（2）选中元器件

用鼠标单击电路工作区中需要选中的元器件，该元器件四周将出现蓝色虚线框，表示选中了该元器件，可以对其进行移动、复制、删除、旋转等操作。单击电路工作区的空白处，即可取消该元器件的选中状态。

若需同时选中多个元器件，可以用鼠标左键在电路工作区的适当位置画出一个矩形区，包含在该矩形区内的一组元器件即被同时选中。

（3）元器件基本操作

元器件被选中后，在出现的蓝色虚线框区域内，按住鼠标左键可以拖动该元器件至电路工作区中指定位置，同时与其连接的导线会自动重新排列。选中元器件后，通过键盘上的箭头键可以对元器件的位置进行微调。

元器件被选中后，在出现的蓝色虚线框区域内单击鼠标右键，将出现与元器件操作相关的菜单选项，如剪切、复制、删除、颜色设置等，并可对该元器件进行4种方式的旋转操作：Flip Horizontally（水平翻转）、Flip Vertically（垂直翻转）、Rotate 90° Clockwise（顺时针旋转90°）、Rotate 90° Counter Clockwise（逆时针旋转90°）。

（4）元器件的参数设置

双击电路工作区中被选中的元器件（或者选择菜单Edit下的Properties命令），在弹出的元器件属性对话框中，可以设置或者编辑元器件的各种特性参数。

Multisim 12提供了两种元器件模型：现实元件模型和虚拟元件模型。现实元件根据实际存在的元器件参数而设计，是有封装的真实元件，仿真结果准确可靠。虚拟元件是指元件的大部分模型参数是该类元件的典型值，部分模型参数可根据需要自行确定。元器件的属性对话框如图5.21所示，包括Label（标识）、Display（显示）、Value（数值）、Fault（故障）、Pins（引脚）、Variant（变量）等内容。

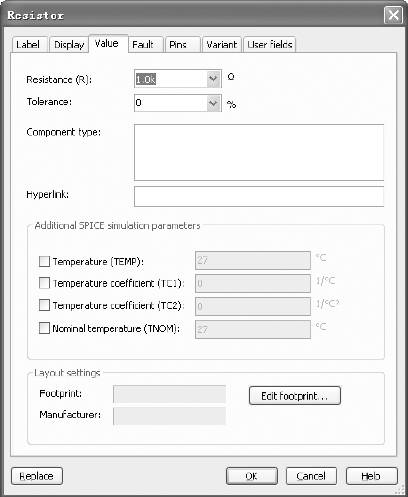

图5.21　元器件属性对话框

①Label（标识）：用于设置元器件的RefDes（编号）、Label（标识）和Attributes（属性）。其中RefDes由系统自动分配，也可以自行修改，修改时应保证编号的唯一性；Label可以由用户自己设置，可输入中文。

②Display（显示）：用于设置Label（标识）、Value（数值）、RefDes（编号）、Attributes（属性）等显示方式。

③Value（数值）：用于编辑元器件的特性、模型参数等。对于某些现实元件（如晶体管等），其Value（数值）选项参数不可改变，若需更改其参数可单击Edit model按钮修改其模型。

④Fault（故障）：可人为设置元器件的隐含故障，包括None（无故障）、Open（开路）、Short（短路）、Leakage（漏电）设置。对于三极管还可将隐含故障设置到发射极、基极、集电极的引脚处，为电路的故障分析提供方便。

2）导线

主要包括：导线的连接、导线的删除、导线颜色的改变、弯曲导线的调整。

（1）导线的连接

将鼠标指向一个元件的端点，出现一个小黑圆点后，单击鼠标左键并拖曳出一根导线，拖向另一个元件的端点并单击鼠标左键（拖曳时在需要倒角的地方单击鼠标左键可控制导线的走向），即完成了两个元件之间的导线连接。导线自动选择合适的走向，不会与其他元器件出现交叉。

（2）导线的删除

右击要删除的导线，在弹出菜单中单击Delete选项（或者选定导线后按键盘上的Delete键）即可删除导线。

（3）导线颜色的改变

将鼠标指向导线，单击鼠标右键，在弹出的菜单中选择Color，再选择合适的颜色。

（4）弯曲导线的调整

元器件位置与导线不在同一条直线上时可先选中该元器件，然后用键盘上的4个箭头键微调该元器件的位置。

另外，向导线中插入元器件时，可将元器件直接拖曳放置在导线上，然后释放即可插入到电路中。

3）节点

执行Place/Junction命令，并在电路工作区中适当位置单击鼠标左键即可完成节点的放置。一个节点最多可以连接来自上、下、左、右4个方向的导线，而且节点可以进行标识、编号与颜色的设置。

4）电路图

选择菜单Options下的Sheet Properties或Edit下的Properties命令，屏幕上会弹出如图5.22所示的Properties对话框。

（1）Sheet visibility选项

主要对工作区内的电路图形、电路显示参数进行设置，如图5.22所示。

①Component栏目：设置是否显示电路参数，部分选项含义如下：

·Labels：显示元器件的标识文字。

·Initial conditions：显示初始化条件。

·Tolerance：显示公差。

·Attributes：显示元器件的属性。

·Symbol pin names：显示元器件的符号引脚名称。

·Footprint pin names：显示元器件的封装引脚名称。

②Net names：设置是否显示网络名称参数。

·Show all：全部显示。显示包括节点编号等电路原理图的所有参数。

·Use net-specific setting：使用特殊设置。

·Hide all：全部隐藏。

③Connectors：是否显示连接器。

·On-page names：在页名称。

·Global names：全局名称。

·Off-page names：离页名称。

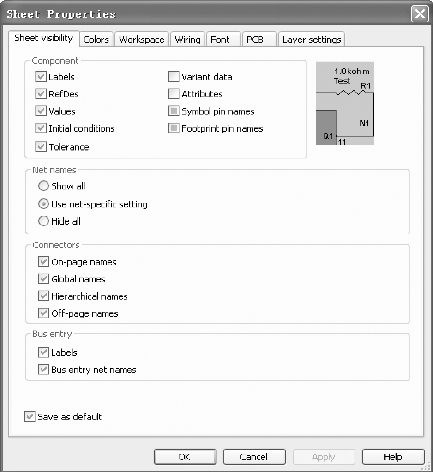

图5.22　Properties对话框

④Bus entry：设置总线的相关参数。

·Labels：显示总线的标识文字。

·Bus entry net names：显示总线入口网络名称。

Save as default：将用户设置作为默认设置。

（2）Colors选项

决定电路显示的颜色，如图5.23所示。

在Color scheme下拉列表框中可以选择预置的5种配色方案，其中的Custom为自行设置配色方案。(www.daowen.com)

·Background：选择电路工作区的背景。

·Selection：选中元器件的颜色。

·Text：文本颜色。

·Component with model：选择有模型元器件的颜色。

·Component without model：选择无模型元器件的颜色。

·Component without footprint：选择无封装元器件的颜色。

·Wire：选择导线的颜色。

·Connector：选择连接器的颜色。

·Bus：选择总线的颜色。

·Hierarchical block/Subcircuit：选择层次块/支电路的颜色。

（3）Workspace选项

对电路工作区图纸进行设置，如图5.24所示。

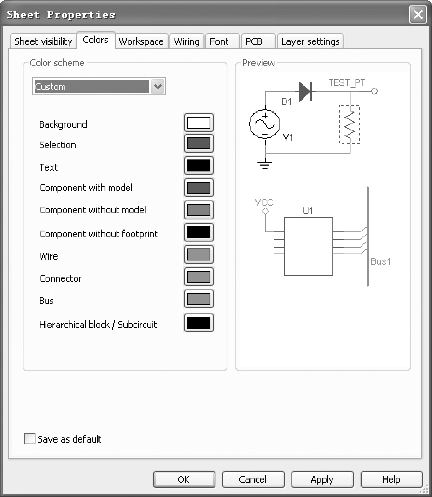

图5.23　Colors对话框

图5.24　Workspace对话框

①Show栏目：实现电路工作区显示方式的控制，其左半部是预览窗口，右半部是选项栏，包含有Show grid（显示栅格）、Show page bounds（显示页面边界）、Show border（显示边界）3个选项。

②Sheet size栏目：实现图纸大小和方向的设置，其右半部Custom size项下的Width（宽度）和Height（高度）栏可以自定义图纸尺寸。单位可选择Inches（英寸）或Centimeters（厘米）。

③Orientation栏目：设置图纸方向，Portrait为纵向，Landscape为横向。

（4）Wiring选项

对导线的宽度与自动连线的方式进行设置，如图5.25所示。

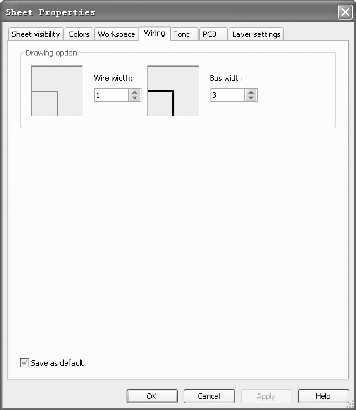

图5.25　Wiring对话框

①Wire width栏目：设置导线的宽度，左边是预览窗口，右边栏内可输入1～15之间的整数，数值越大导线越宽。

②Bus width栏目：设置总线的宽度。

（5）Font选项

对字体进行设置，如图5.26所示。

①Font栏目：选择字体。

②Font Style栏目：选择字形。

③Size栏目：选择字号。

④Alignment：选择对齐方式。

⑤Preview：预览显示设定的字体。

⑥Apply to栏目：选择字体的应用范围，有以下两种选择。

·Selection：应用于选取的项目。

·Entire sheet：应用于整个电路。

⑦Change all栏目：选择字体应用的项目，项目选择如下。

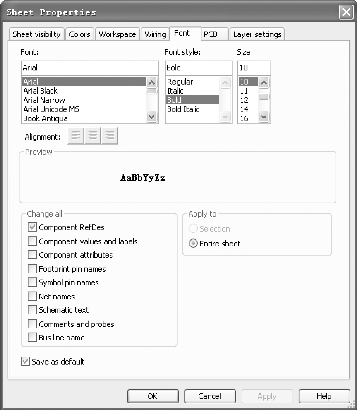

图5.26　Font对话框

·Component RefDes：选择的字体应用于元器件编号。

·Component values and labels：选择的字体应用于元器件数值和标识。

·Component attributes：选择的字体应用于元器件属性。

·Footprint pin names：选择的字体应用于引脚名称。

·Symbol pin names：选择的字体应用于符号引脚名。

·Net names：选择的字体应用于网络表名称。

·Schematic text：选择的字体应用于原理图文本。

·Comments and probes：选择的字体应用于注释与探针。

·Bus line name：选择的字体应用于总线线路名称。

（6）PCB选项

进行与PCB文件相关的设置，如图5.27所示。

①Ground option栏目：接地选择。若选中Connect digital ground to analog ground表明在PCB电路中将数字地与模拟地相连。

②Unit settings：设置输出PCB文件的尺寸大小的单位。

③Copper layers：设置印制板的层数。

④PCB settings：PCB设置，分别表示引脚替换、门替换。

（7）Layer settings（图层设置）

①Fixed layers：固定层属性。

②Custom layers：添加定制层。

（8）Components选项

对元器件的符号标准及选择元器件的操作模式等进行设置，选择菜单Options下的Global Preferences命令，单击Components选项，出现如图5.28所示的Components对话框。

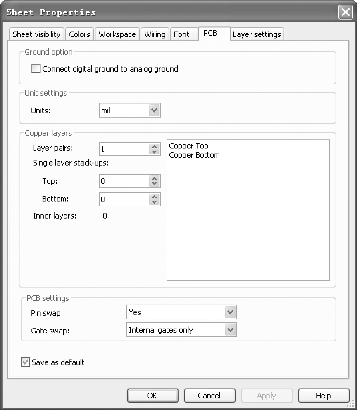

图5.27　PCB对话框

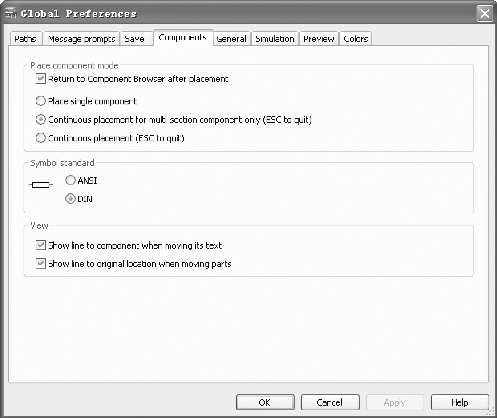

图5.28　Components对话框

①Place component mode栏目：选择放置元器件的方式。

·Return to Component Browser after placement：布局完成返回元器件库。

·Place single component：从库里取出元器件，只能放置一次。

·Continuous placement for multi-section component only（ESC to quit）：表明一个封装里有多个元器件（如一个74LS86包含4个异或门），可以连续放置元器件，按Esc键结束放置。

·Continuous placement（ESC to quit）：从库里取出元器件，可以连续放置，按Esc键结束放置。

②Symbol standard栏目：选择元器件的符号标准，有以下两种符号标准可以选择。

·ANSI：采用美国标准元件符号。

·DIN：采用欧洲标准元件符号。

③View栏目：制图视图设置。

·Show line to component when moving its text：移动文本时显示通往元器件的线路。

·Show line to original location when moving parts：移动零件时显示通往原位置的线路。
