1）实验目的

（1）通过实验，学习有源滤波电路、电压比较电路的基本原理与波形，深入理解其电路的性能。

（2）掌握各种应用电路的组成及其调试、测量方法。

2）实验设备

（1）MDS-Ⅴ模拟电路实验系统　　　　　一台

（2）直流稳压电源（YB1732C2A）一台

（3）函数信号发生器（YB1603P）一台

（4）双踪示波器（YB4320C）一台

（5）晶体管毫伏表（YB2172/YB2173）一只

（6）指针式万用表（MF-47）一只

3）实验电路图

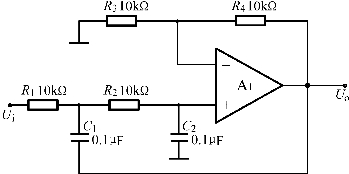

图3.18　低通滤波器

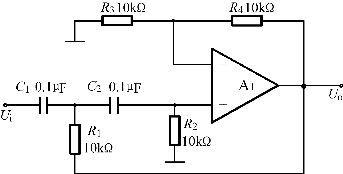

图3.19　高通滤波器

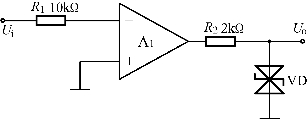

图3.20　过零比较器

图3.21　反相滞回比较器

图3.22　同相滞回比较器(www.daowen.com)

4）实验内容

（1）低通滤波器

按图3.18接线，输入信号Ui为正弦波，它的幅度为2～3 V，保持Ui的幅度，改变其频率，用逐点描迹法测出滤波器的幅频特性。

（2）高通滤波器

按图3.19接线，测试方法同上。

（3）过零比较器

按图3.20接线，输入信号Ui为正弦波，用示波器观察并记录输入与输出波形。改变Ui的频率再用示波器观察Uo波形，记录并分析两者的关系。

（4）反相滞回比较器

按图3.21接线，测试方法同（3）。

（5）同相滞回比较器

按图3.22接线，测试方法同（3）。

5）预习要求

（1）复习有源滤波器、比较器的工作原理。

（2）设计实验步骤和记录表格，有兴趣的同学可设计一个二阶滤波器，并注意比较一阶滤波器与二阶滤波器在性能上的差异。

6）实验报告

整理实验数据，画出波形（幅频特性），比较实测值与理论值并分析实验结果。

7）思考题

（1）在低通滤波器幅频特性曲线的测量过程中，改变信号的频率时，信号的幅值是否也要做相应的改变？为什么？

（2）如何区别高通滤波器的一阶、二阶电路？它们有什么共性和不同点？它们的幅频特性有区别吗？

（3）集成运放在非线性应用时，是否需要调零？为什么？
